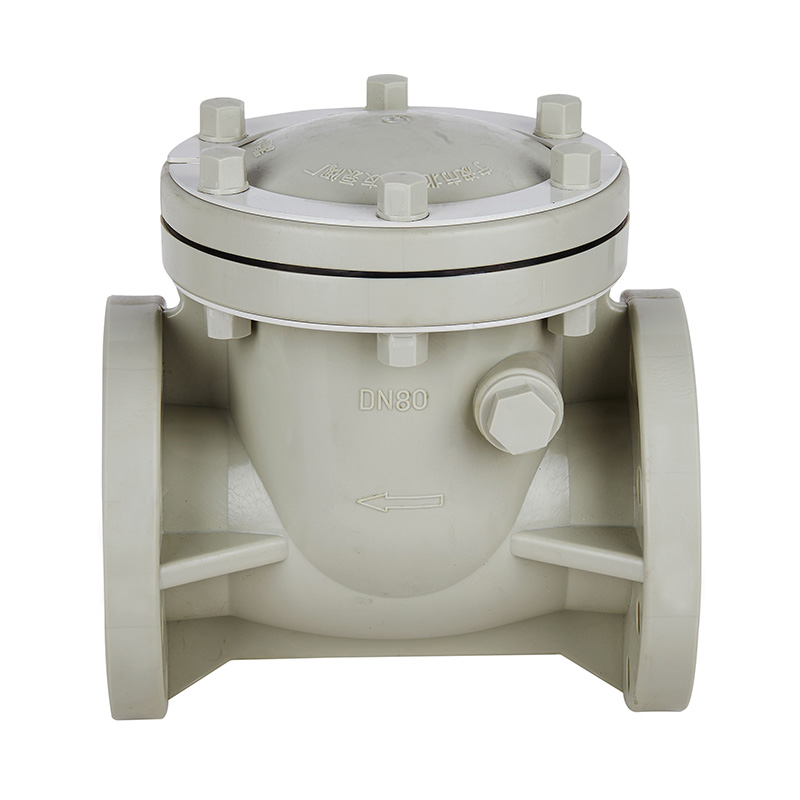

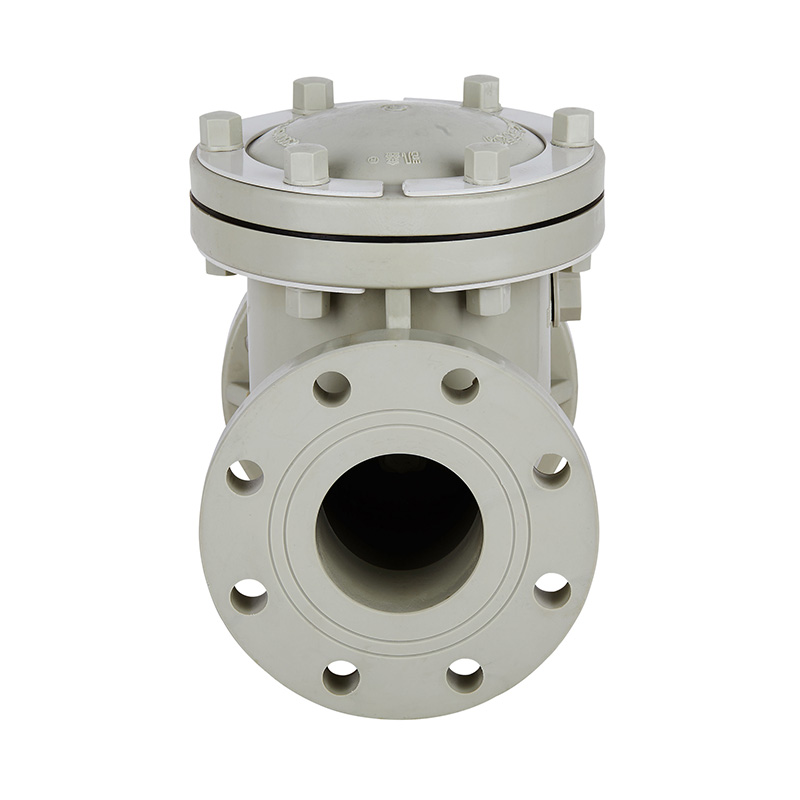

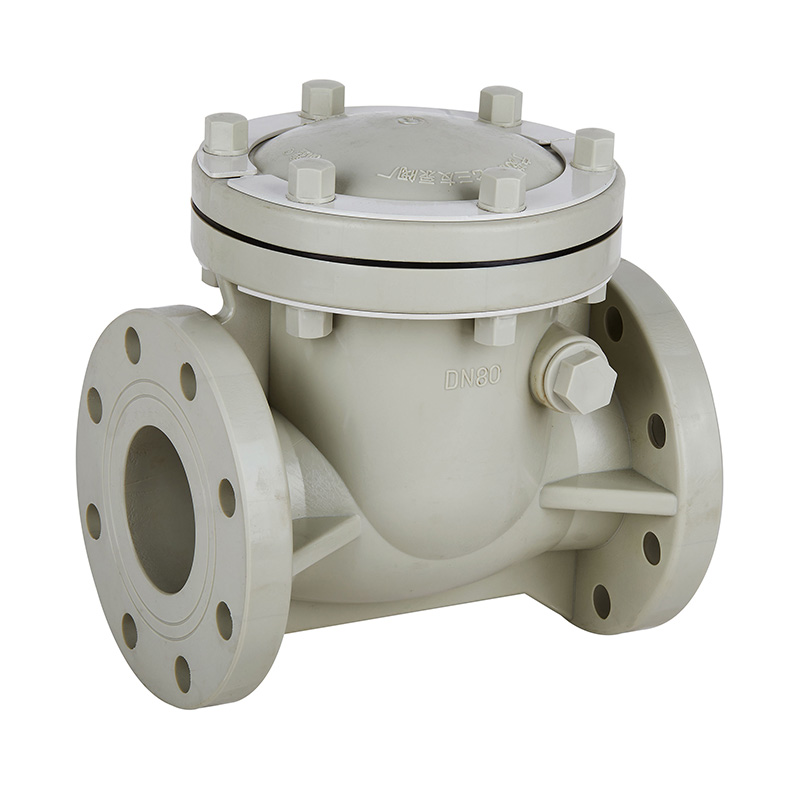

PPH H44F-10S Swing Type Check Valve DN15-300 GB Standard

Earthy Yellow PPH Swing Type Wafer Check Valve Custom 10 Inch DN15-DN300 Plastic Industrial Flap Silent Manual Check Valve Para sa Dumi sa alkantarilya
Pinagmulan: China
Pangalan ng Brand: KXPV
Numero ng Modelo: H44F-10S
Paglalapat: Pangkalahatan
Materyal: Plastic
Temperatura ng Media: Katamtamang Temperatura, Normal na Temperatura
Presyon: Katamtamang Presyon
Kapangyarihan: Manwal
Media: Acid
Laki ng Port: DN15-DN300
Istraktura: Suriin
Pangalan ng produkto: Wafer Check valve
Kulay: Earthy Yellow
Pag-iimpake: Kahon ng karton
Oras ng Paghahatid: 7 Araw
MOQ:1 piraso

Klase ng Presyon: 1.0Mpa(10bar)

Mga Tampok ng Istruktura ng Produkto

1. Upang maiwasan ang kababalaghan ng likido kontra-kasalukuyang upang maprotektahan ang pump equipment.
2. Dahil ito ay isang cantilever check valve, may mas kaunting resistensya sa daloy.
3. Gamit ang lahat ng mga plastik na materyales, ito ay nagbibigay ng maraming basura sa kinakaing unti-unti na mga likido tulad ng mga acid at alkalis.
4. Hindi lamang tanggalin ang valve body mula sa piping, ngunit buksan din ang bonnet para sa panloob na inspeksyon at pagpapanatili.

Listahan ng Temperature Bound ng App

materyal Katamtamang temperatura ℃ materyal Katamtamang temperatura ℃
PVC-C -20 ℃~ 95 ℃ PVC-U -5 ℃~ 45 ℃
FRPP -20 ℃~ 120 ℃ PPH -20 ℃~ 110 ℃
PVDF 40 ℃~ 150 ℃

Bahagi ng Materyal na Talahanayan

Hindi.

Pangalan

materyal

1

Cap nut

FRPP

2

Bonnet

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Rocker

FRPP,PVDF,PVC-C,PVC-U,PPH

4

Pagta-cap

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Singsing sa pagbubuklod

EPDM,FPM

6

Seal nut

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Pang-uugnay na baras

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Katawan

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Hexagon bolt

Bakal,StainlessSteel

10

O-singsing

EPDM,FPM

11

Hexagon bolt

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Pagpuno ng plece

Bakal,StainlessSteel

13

Hexagonal nut

Bakal,StainlessSteel

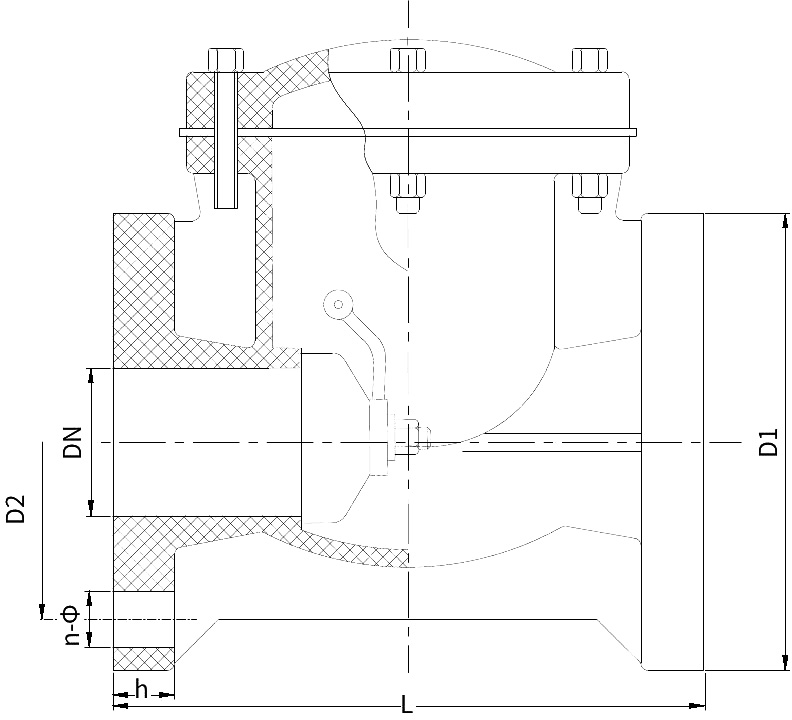

Swing Type Check Valve Assembly Detalye Drawing

Listahan ng Dimensyon

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
