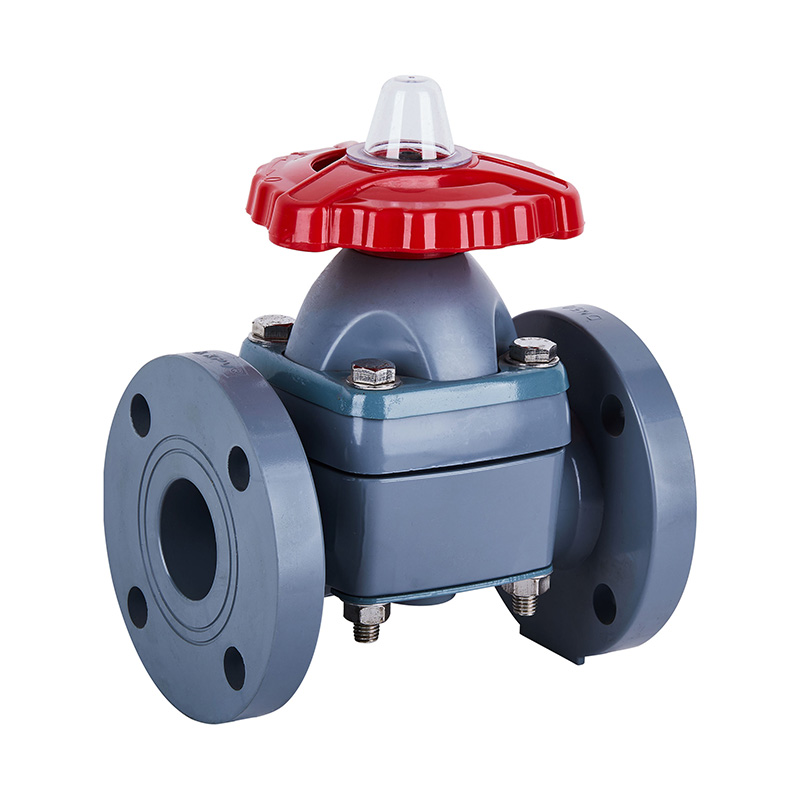

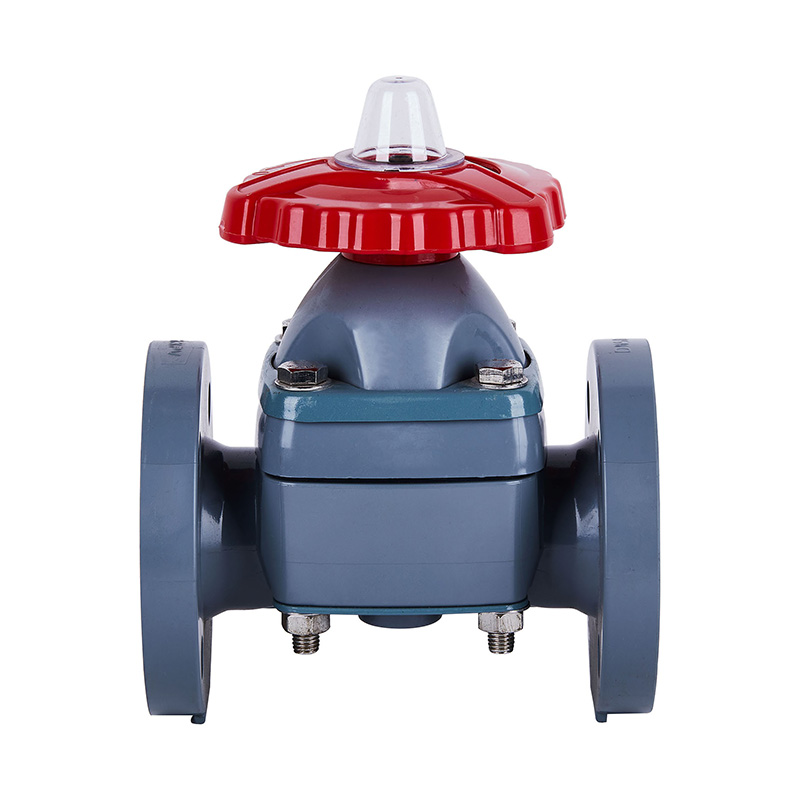

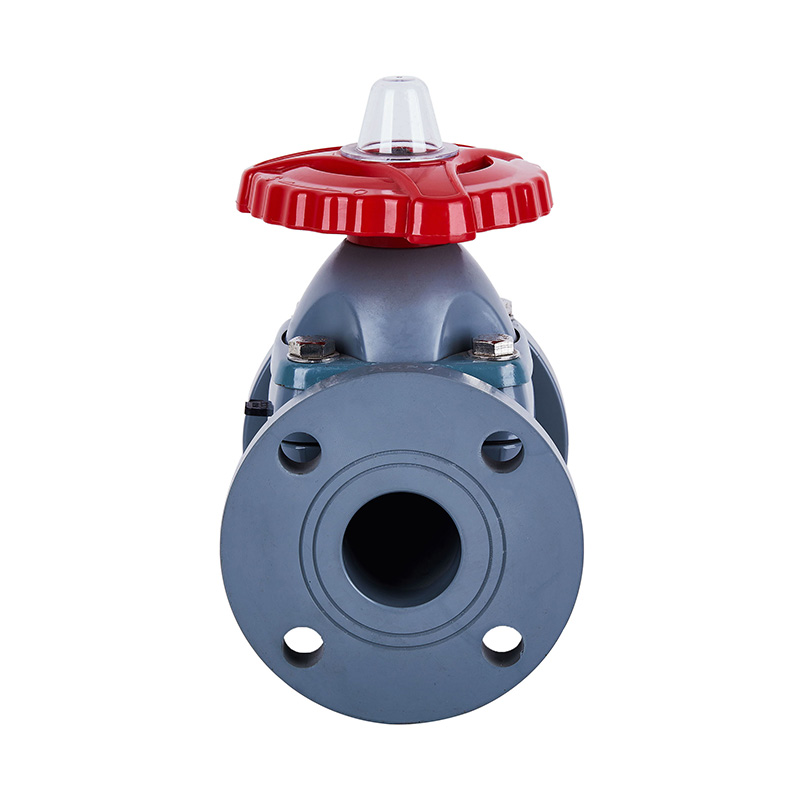

PVC-C G41F-10V Flanged Diaphragm ValveDN20、DN32-150 20A、32A-150A JIS Standard

Ultra-Durable High-Temperature Manual PVC-C Flanged Diaphragm Valve para sa Acidic Fluids at Water Supply, JIS Standard
Pangalan ng Produkto: PVC-C Diaphragm Valve
Kulay: Gray
Sukat: DN20-150
Modelo: G41F-10V
Paglalapat: Pangkalahatan
Materyal: Plastic
Katamtamang Temperatura: Mataas, Katamtaman
Presyon: Katamtaman
Pinagmulan ng Power: Manwal
Daluyan: Acid
Laki ng Port: DN20-150
Istraktura: Diaphragm
Koneksyon: Flanged End
Sertipiko: ISO9001
Daluyan: Acid
Klase ng Presyon: 1.0Mpa(10bar)
Uri ng Valve: 1-way
Pagtatatak: EPDM F46
Oras ng Paghahatid: 7 araw
Minimum na Dami ng Order: 1 Piece

Mga Tampok ng Istruktura ng Produkto
1. Ang sealing diaphragm ay gawa sa F46 o PFA, na may flexing endurance na ≥120,000 cycle at corrosion resistance na katumbas ng F4.
2. Ang balbula ay gumagamit ng istrakturang nakakataas ng tornilyo, na nagtatampok ng mababang operating torque at mahusay na katatagan.

Listahan ng Temperature Bound ng App

materyal Katamtamang temperatura ℃ materyal Katamtamang temperatura ℃
PVC-C -20 ℃~ 95 ℃ PVC-U -5 ℃~ 45 ℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40 ℃~ 150 ℃

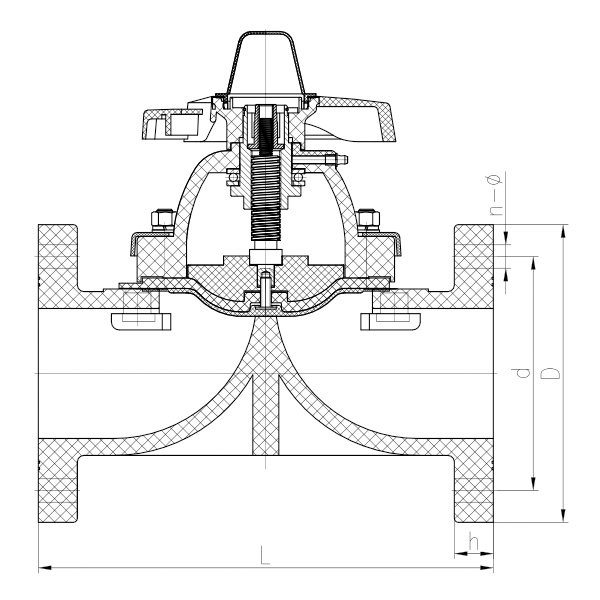

Pagguhit ng Detalye ng Dayapragm Valve Assembly
Hindi. Pangalan materyal
1 Limitasyon sa takip AS
2 Stud Bakal,StainlessSteel
3 Pagpapanatili ng Nut FRPP
4 Tagalaba FRPP
5 gulong materyal na haluang metal
6 Platen Bakal,StainlessSteel
7 Double headed stud at Nut Bakal,StainlessSteel
8 Bonnet FRPP,PVDF,PVC-U,PVC-C,PPH
9 Yoke Nut Bakal, tanso Ht300
10 stem Bakal,StainlessSteel
11 Disc cast iron, FRPP, PVDF, PVC-U, PVC-C, PPH, Steel, StainlessSteel, C.I.FRP
12 Flim EPDM,FPM
13 Diaphragm F46.PFA
14 Katawan FRPP,PVDF,PVC-U,PVC-C,PPH
15 Platen Bakal,StainlessSteel

Listahan ng Dimensyon

DN (mm) D d L h n Ø
20(3/4") 105 75 120 18 4 15X16
25(1) 115 90 130 18 4 19X20.5
32(1 1/4") 135 100 160 20 4 19X20.5
40(1 1/2") 145 105 180 20 4 19X20.5
50(2") 160 120 210 21 4 19X20.5
65(2 1/2") 180 140 250 22 4 19X20.5
80(3") 195 150 280 22 8 19X20.5
100(4") 229 175 340 24 8 19X20.5
125(5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
