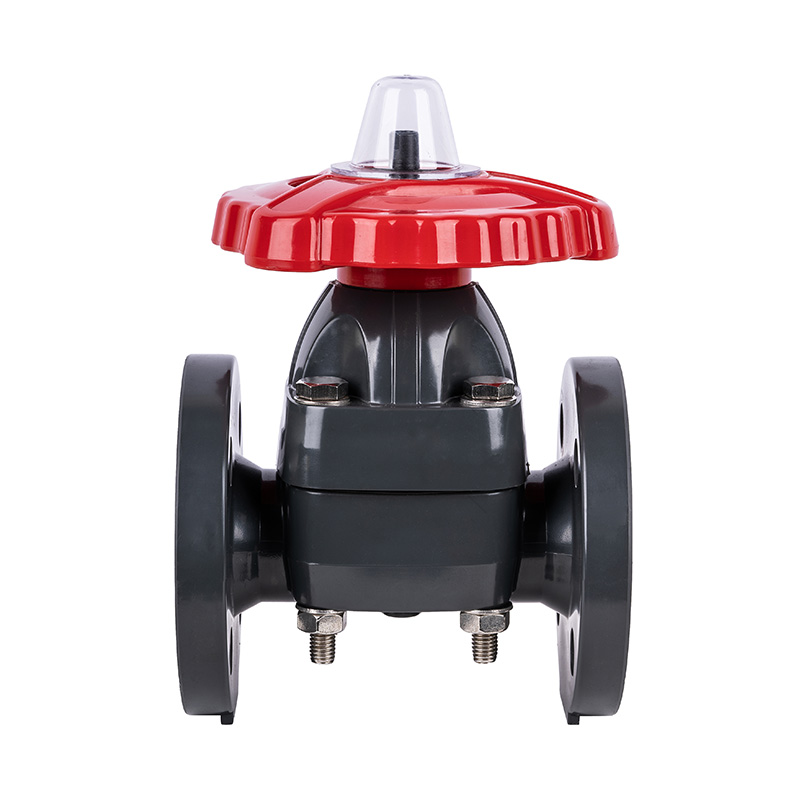

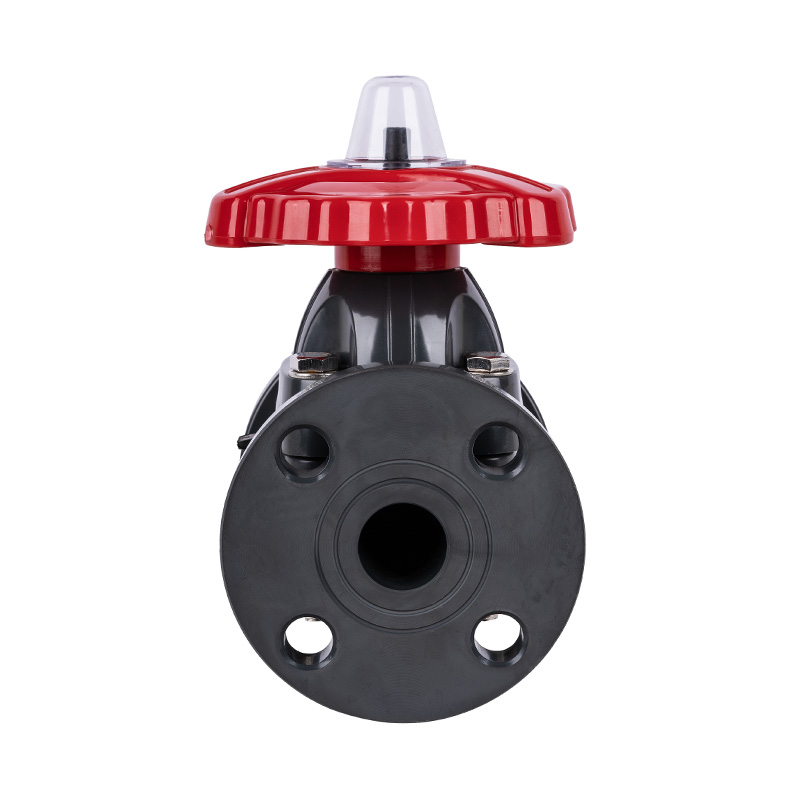

PVC-U G41F-10U Flanged Type Diaphragm Valve DN15–300 GB Standard

PVC-U G41F-10U Flanged Type Diaphragm Valve DN15–300 GB Standard

Hot-selling factory direct DN15-DN300 high-temperature, Pinakabagong dinisenyo na PVC-U flanged plastic diaphragm valve para sa planta ng kemikal
Paglalapat: Pangkalahatan
Temperatura ng Media: Mataas na Temperatura, Katamtamang Temperatura
Kapangyarihan: Manwal
Media: Acid
Mga Laki ng Port: DN15-DN300
Structuren: Dayapragm
Pangalan ng Produkto: PVC-U Diaphragm Valve
Koneksyon: Flange Ends
Sertipikasyon: ISO9001
Klase ng Presyon: 1.0Mpa（10bar）
Uri ng Valve: 1-Way
Selyo: EPDM F46
Oras ng Paghahatid: 7 Araw
MOQ: 1 piraso

Makipag-ugnayan sa Amin
PREV：PVC-U G41F-10U Type A Flanged Diaphragm Valve DN15–300 1/2"-12" ANSI Standard
SUSUNOD：PVDF G41F-10F Flange Type Diaphragm Valve DN15-300 GB Standard
Mga Tampok ng Istruktura ng Produkto
1. Ang seal diaphragm ay gawa sa F46 o PFA, ang bilang ng mga fold ay ≥120000 beses, at ang corrosion resistance ay katumbas ng F4.
2. Pag-ampon ng istraktura ng pag-aangat ng tornilyo, ang pagbubukas at pagsasara ng puwersa ay malaki at ang katatagan ay mabuti.

Listahan ng Temperature Bound ng App

materyal Katamtamang temperatura ℃ materyal Katamtamang temperatura ℃
PVC-C -20 ℃~ 95 ℃ PVC-U -5 ℃~ 45 ℃
FRPP -20℃~ 120℃ PPH -20 ℃~ 110 ℃
PVDF 40 ℃~ 150 ℃

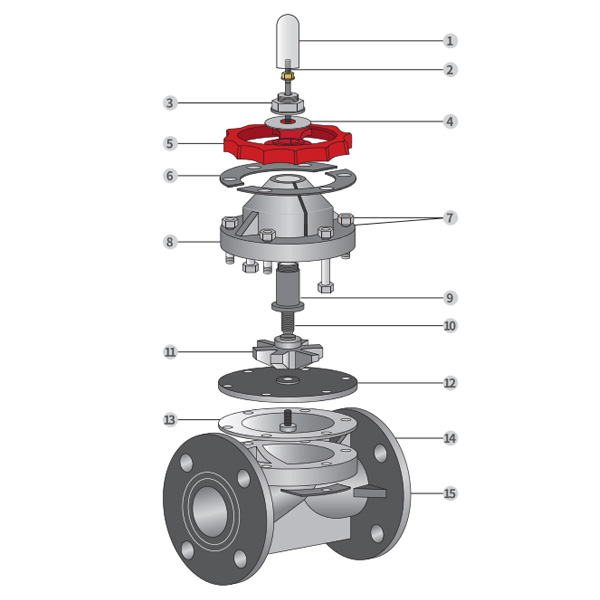

Pagguhit ng Detalye ng Dayapragm Valve Assembly
Hindi. Pangalan materyal
1 Limitasyon sa takip AS
2 Stud Bakal,StainlessSteel
3 Pagpapanatili ng Nut FRPP
4 Tagalaba FRPP
5 gulong materyal na haluang metal
6 Platen Bakal,StainlessSteel
7 Double headed stud at Nut Bakal,StainlessSteel
8 Bonnet FRPP,PVDF,PVCC,PVC-U,PPH
9 Yoke Nut Bakal, tanso Ht300 Steel
10 stem Bakal,StainlessSteel
11 Plate ng balbula cast iron、FRPP,PVDF,PVC-U,PVC-C,PPH、
Bakal,StainlessSteel、C.1.FRP
12 Flim EPDM,FPM
13 Diaphragm F46.PFA.PTFE
14 Katawan FRPP,PVDF,PVCC,PVC-U,PPH
15 Platen Bakal,StainlessSteel

Working Pressure At Working Temperature List

Kalibre/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

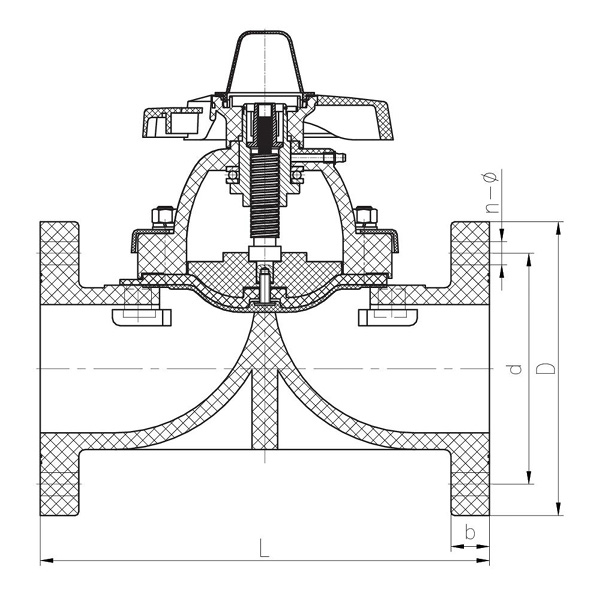

Listahan ng Dimensyon

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
