[Science Stickers] Paggawa ng mga hulma: Alam mo ba ang pagkakaiba ng sinulid na NPT na ngipin, PT teeth, at G teeth?

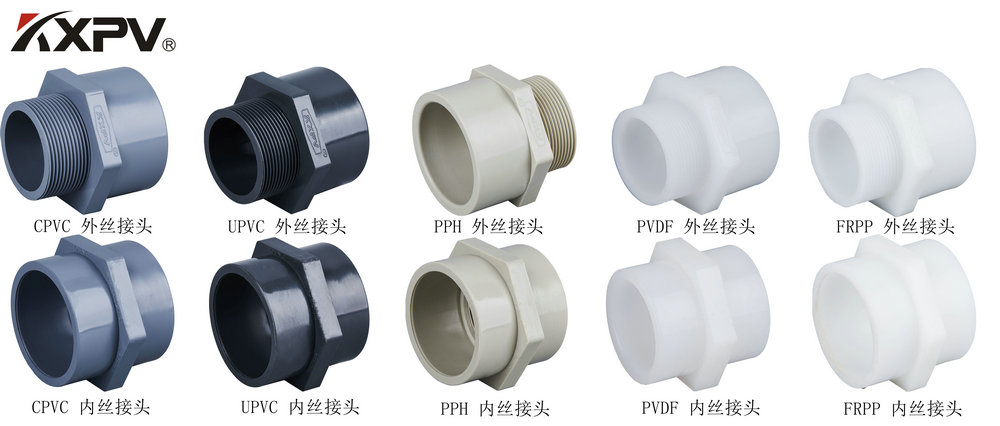

Ang NPT ay isang general-purpose American standard tapered pipe thread na may profile angle na 60°. Ang PT thread ay isang pulgadang taper thread na may anggulo ng profile ng ngipin na 55°. Ang pinakakaraniwang ginagamit na inch pipe thread sa sealing ay isang pinong sinulid. Dahil ang magaspang na sinulid ay may malaking lalim ng ngipin, seryoso nitong bawasan ang lakas ng tubo na may panlabas na diameter ng sinulid. Ang PF thread ay isang parallel thread para sa pipe. Ang G ay isang 55-degree na non-thread sealed pipe thread, na kabilang sa Wyeth thread family. Minarkahan bilang G ay nangangahulugang cylindrical thread. G ay ang pangkalahatang pangalan ng pipe thread (Guan). Ang dibisyon ng 55 at 60 degrees ay kabilang sa functional ZG na karaniwang kilala bilang pipe cone, iyon ay, ang thread ay pinoproseso ng isang conical surface. Ang mga pangkalahatang joint ng tubo ng tubig ay ganito. Ang lumang pambansang pamantayan na may markang Rc metric thread ay ipinahayag ng pitch, at ang American at British thread ay ipinahayag sa pamamagitan ng bilang ng mga thread sa bawat pulgada. Ito ang pinakamalaking pagkakaiba sa pagitan nila. Ang metric thread ay 60 degrees equilateral thread type, at ang inch thread ay isosceles 55 degrees. Uri ng thread, American thread 60 degrees. Ginagamit ang mga metric unit para sa mga metric na thread, at ang mga imperial unit ay ginagamit para sa mga American at British na thread. Ang thread ng pipe ay pangunahing ginagamit upang ikonekta ang mga pipeline. Ang panloob at panlabas na mga thread ay malapit na tugma, at mayroong dalawang uri ng mga tuwid na tubo at mga tapered na tubo. Ang nominal diameter ay tumutukoy sa diameter ng konektadong pipe, malinaw naman ang mas malaking diameter ng thread ay mas malaki kaysa sa nominal diameter. Ang 1/4, 1/2, 1/8 ay ang mga nominal na diameter ng mga inch thread, sa pulgada.

1. Ang inch system uniform thread ay malawakang ginagamit sa mga bansang sistema ng pulgada. Ang ganitong uri ng thread ay nahahati sa tatlong serye: coarse thread series UNC, fine thread series UNF, extra fine thread series UNFF, kasama ang fixed pitch series UN.

Paraan ng pagmamarka: diameter ng thread—bilang ng mga ngipin sa bawat pulgadang code ng serye—precision grade

Halimbawa: Serye ng magaspang na ngipin 3/8—16UNC—2A

Serye ng pinong ngipin 3/8—24UNF—2A

Serye ng sobrang pinong ngipin 3/8—32UNFF—2A

Fixed pitch series 3/8—20UN—2A

Ang unang digit na 3/8 ay kumakatawan sa panlabas na diameter ng thread, ang unit ay pulgada, at ang conversion sa metric unit mm ay kailangang i-multiply sa 25.4, iyon ay, 3/8×25.4=9.525mm; ang pangalawa at pangatlong digit na 16, 24, 32, at 20 ay Ang bilang ng mga ngipin sa bawat pulgada (ang bilang ng mga ngipin sa haba na 25.4mm); ang mga text code na UNC, UNF, UNFF, UN pagkatapos ng ikatlong digit ay ang mga serial code, at ang huling dalawang digit na 2A ay ang mga marka ng katumpakan.

2. Conversion ng 55° cylindrical pipe thread

Ang 55° cylindrical pipe thread ay nagmula sa inch series, ngunit malawak itong ginagamit sa metric at inch na mga bansa. Ito ay ginagamit para sa koneksyon ng pipe joints at pipe para sa conveying likido, gas at pag-install ng mga wire. Gayunpaman, ang mga code ng bawat bansa ay magkakaiba, kaya dapat mong pindutin Ang mga dayuhang code sa talahanayan (contrast table) ay binago sa mga code ng ating bansa. Ngayon ang mga code ng 55° cylindrical pipe thread sa iba't ibang bansa ay nakalista sa talahanayan sa ibaba.

Code ng bansa

China G

Japan G, PF

UK BSP, BSPP

Pranses G

Germany R (panloob na thread), K (panlabas na thread)

Dating Unyong Sobyet G, TPУБ

ISO Rp

3. Conversion ng 55° tapered pipe thread

Ang 55° tapered pipe thread ay nangangahulugan na ang thread profile angle ay 55° at ang thread ay may taper na 1:16. Ang serye ng mga thread na ito ay malawakang ginagamit sa mundo, at ang mga code name nito ay iba sa iba't ibang bansa. Tingnan ang talahanayan sa ibaba. Ayon sa foreign code sa talahanayan sa ibaba, ito ay gagawing Chinese code.

Code ng bansa

China ZG, R (panlabas na thread)

British BSPT, R (panlabas na thread), Rc (panloob na thread)

France G (panlabas na thread), R (panlabas na thread)

Germany R (panlabas na thread)

Japan PT, R

ISO R (panlabas na thread), Rc (panloob na thread)

4. Conversion ng 60° tapered pipe thread

Ang 60° tapered pipe thread ay tumutukoy sa isang pipe thread na may tooth profile angle na 60° at isang thread taper na 1:16. Ang serye ng mga thread na ito ay ginagamit sa industriya ng machine tool sa aking bansa, ang Estados Unidos at ang dating Unyong Sobyet. Ang code name nito ay itinalaga bilang K noong nakaraan sa ating bansa, at kalaunan ay itinalaga bilang Z, at ngayon ay pinalitan ito ng NPT. Tingnan ang talahanayan sa ibaba para sa talahanayan ng paghahambing ng mga code ng thread.

Code ng bansa

China Z (luma) NPT (bago)

U.S. NPT

Unyong Sobyet B

5. Conversion ng 55° trapezoidal thread

Ang trapezoidal thread ay tumutukoy sa isang metric na trapezoidal thread na may profile angle na 30°. Ang serye ng thread na ito ay medyo pare-pareho sa tahanan at sa ibang bansa, at ang code nito ay medyo pare-pareho. Tingnan sa ibaba ang thread code

Code ng bansa

China T (luma) Tr (bago)

ISO Tr

Germany Tr

Ang dating Unyong Sobyet Tr

Ayon sa iba't ibang gamit ng mga thread, maaari itong hatiin

1. International metric standard na thread

(InternationalMetricThreadSystem:

Ang thread na ginamit sa pambansang pamantayan ng CNS ng aking bansa. Ang tuktok ng ngipin ay patag, na madaling iikot, at ang ilalim ng ngipin ay hugis arko upang madagdagan ang lakas ng sinulid. Ang anggulo ng thread ay 60 degrees, at ang detalye ay kinakatawan ng M. Ang metric thread ay maaaring nahahati sa dalawang uri: coarse thread at fine thread. Ang notasyon ay M8x1.25. (M: code, 8: nominal diameter, 1.25: pitch).

2. American standard na thread

(AmericanStandardThread):

Parehong patag ang tuktok at ugat ng sinulid at mas maganda ang lakas. Ang anggulo ng thread ay 60 degrees din, at ang detalye ay ipinahayag ng ilang ngipin sa bawat pulgada. Ang ganitong uri ng thread ay maaaring nahahati sa tatlong grado: coarse thread (NC); pinong thread (NF); extra fine thread (NEF). Ang notasyon ay parang 1/2-10NC. (1/2: panlabas na diameter; 10: bilang ng mga ngipin sa bawat pulgada; NC code).

3. Pinag-isang karaniwang thread

(UnifiedThread):

Pinagsamang binuo ng United States, Britain, at Canada, ito ang karaniwang ginagamit na inch thread sa kasalukuyan.

Ang anggulo ng thread ay 60 degrees din, at ang detalye ay ipinahayag ng ilang ngipin sa bawat pulgada. Ang ganitong uri ng sinulid ay maaaring hatiin sa magaspang na sinulid (UNC); fine thread (UNF); extra fine thread (UNEF). Ang notasyon ay parang 1/2-10UNC. (1/2: panlabas na diameter; 10: bilang ng mga ngipin sa bawat pulgada; UNC code)

4. V-shaped na sinulid

(Sharp VThread):

Ang tuktok at ugat ay parehong matulis, mahina ang lakas, at hindi madalas gamitin. Ang anggulo ng thread ay 60 degrees.

5. Hui uri ng thread

(WhitworthThread):

Thread na pinagtibay ng British National Standard. Ang anggulo ng thread ay 55 degrees, at ang simbolo ay "W". Ito ay angkop para sa pagmamanupaktura sa pamamagitan ng rolling method. Ang notasyon ay parang W1/2-10. (1/2: panlabas na diameter; 10: bilang ng mga ngipin sa bawat pulgada; W code).

6. Bilog na sinulid

(KnuckleThread):

Ito ang karaniwang thread na tinukoy ng German DIN. Angkop para sa koneksyon ng mga bombilya at goma tubes. Ang simbolo ay "Rd".

7. Thread para sa tubo

(PipeThread):

Ang mga sinulid na ginagamit upang maiwasan ang pagtagas ay kadalasang ginagamit upang ikonekta ang gas o likidong mga kabit ng tubo. Ang anggulo ng thread ay 55 degrees, na maaaring nahahati sa straight pipe thread code na "PS, NPS" at oblique pipe thread code na "NPT". Ang taper ay 1:16, ibig sabihin, 3/4 pulgada bawat paa.

8. Square thread

(SquareThread):

Ang kahusayan ng paghahatid ay mataas, pangalawa lamang sa thread ng bola, at hindi ito maaaring iakma sa isang nut pagkatapos ng pagsusuot, na isang kawalan. Karaniwang ginagamit para sa turnilyo ng vise at turnilyo ng kreyn.

9. Trapezoidal thread

(TrapezoidalThread):

Kilala rin bilang Akem thread. Ang kahusayan ng paghahatid ay bahagyang mas mababa kaysa sa square thread, ngunit maaari itong iakma gamit ang isang nut pagkatapos masuot. Ang metric thread angle ay 30 degrees, at ang inch thread angle ay 29 degrees. Karaniwang ginagamit para sa lead screw ng isang lathe. Ang simbolo ay "Tr".

10. Serrated thread

(ButtressThread):

Tinatawag din na pahilig na thread, ito ay angkop lamang para sa unidirectional transmission. Gaya ng screw jacks, presses, atbp. Ang simbolo ay "Bu".

11. Ball thread:

Para sa thread na may pinakamahusay na kahusayan sa paghahatid, mahirap gawin at ang gastos ay napakataas. Ito ay ginagamit para sa katumpakan ng makinarya. Tulad ng lead screw ng isang CNC machine tool.

Representasyon ng mga inch bolts:

LH 2N 5/8 x 3 - 13UNC-2A

(1) Ang LH ay left-hand thread (RH ay right-hand thread, na maaaring tanggalin).

(2) 2N double thread na sinulid.

(3) 5/8 pulgada na sinulid, panlabas na lapad 5/8".

(4) 3 Bolt ang haba ay 3".

(5) 13 thread ay nagbibilang ng 13 ngipin bawat pulgada.

(6) UNC pinag-isang karaniwang sinulid magaspang na sinulid.

(7) Level 2 fit, external thread (3: tight fit; 2: middle fit; 1: loose fit) A: external thread (maaaring alisin) B: internal thread

Ang artikulong ito ay nagmula sa Internet, para lamang sa pag-aaral at komunikasyon, walang komersyal na layunin.
