【Mga Popular na Science Stickers】Mga Tagubilin at Hakbang sa Pag-install ng Wafer Butterfly Valve

Ang wafer butterfly valve ay isa sa mga pinakakaraniwang uri ng valves sa mga pipeline ng industriya. Ang balbula ng wafer butterfly mismo ay may medyo maliit na istraktura. Kailangan mo lamang ilagay ang butterfly valve sa gitna ng mga flanges sa magkabilang dulo ng pipeline, at gumamit ng stud bolts upang dumaan sa pipeline flange at ang kabaligtaran Ang clip-on na butterfly valve ay naka-lock upang kontrolin ang fluid medium sa pipeline. Ang wafer butterfly valve ay angkop lalo na para sa mga lugar na may makitid na espasyo o maikling distansya sa pagitan ng mga pipeline. Kapag ang butterfly valve ay nasa ganap na bukas na posisyon, ang kapal ng disc ay ang tanging pagtutol kapag ang daluyan ay dumadaloy sa katawan ng balbula, kaya ang presyon na nabuo ng balbula ay magiging napakataas. Maliit, kaya mayroon itong mas mahusay na mga katangian ng kontrol sa daloy.

1. Mga tagubilin bago i-install ang wafer butterfly valve

1. Bago ang pag-install at pagpapatakbo, gumamit ng air spray upang alisin ang mga dayuhang bagay sa piping, at linisin ang panloob na ibabaw ng piping ng malinis na tubig.

2. Suriing mabuti kung ang paggamit ng balbula ay sumusunod sa mga detalye ng pagganap nito. (Katamtamang lakas ng kaagnasan, temperatura, presyon)

3. Suriin ang balbula channel at sealing ibabaw para sa mga labi, at alisin ito sa oras.

4. Maaari itong mai-install sa pipeline sa anumang anggulo. Para sa kaginhawaan ng pagpapanatili, inirerekumenda na huwag i-install ito nang baligtad.

5. Kapag nag-i-install ng butterfly valve, dapat tiyakin na ang flange surface at ang sealing rubber ay nakahanay, ang mga fastener ay pantay na hinihigpitan nang pahilis, at ang sealing surface ay dapat na buo; kung may hindi pantay na paghihigpit ng mga fastener, haharangin ng mga bumps ng goma ang valve clapper. , O laban sa valve clack na nagiging sanhi ng pagtagas sa valve stem.

2. Mga hakbang sa pag-install ng wafer butterfly valve

Ang tamang pag-install ng wafer butterfly valve ay nauugnay sa antas ng sealing ng butterfly valve at kung ito ay tumutulo, kabilang ang kaligtasan sa mga kondisyon ng pagtatrabaho. Dapat maunawaan ng user ang proseso ng pag-install.

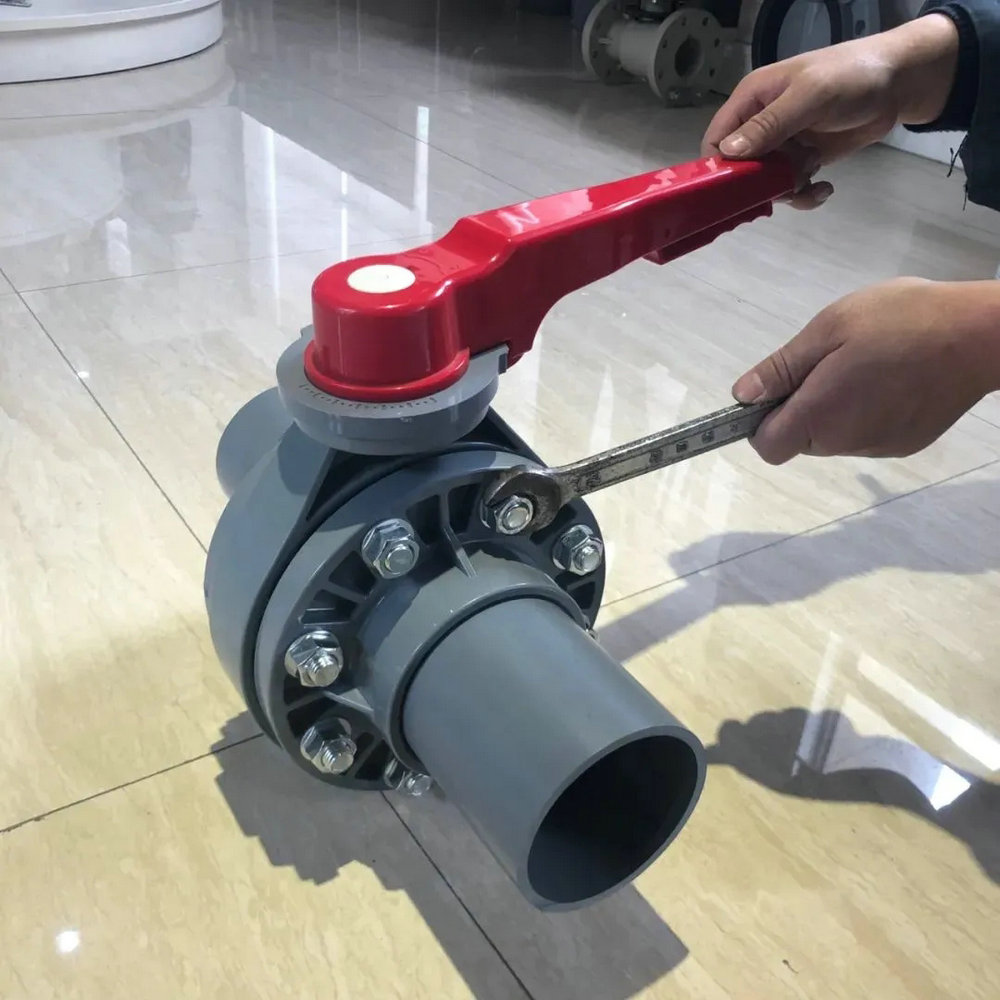

1. Gaya ng ipinapakita sa figure, ilagay ang closed butterfly valve sa gitna ng pipe flange;

2. I-align ang mga through hole ng valve gamit ang pipe flanges sa magkabilang dulo, at i-install ang stud bolt fasteners (tandaan na ang mga diagonal ay pantay na naka-lock);

3. Matapos mai-install ang balbula, kailangang buksan at sarado ang balbula. Ang 90° stroke ng valve ay maaaring tumakbo nang malaya nang walang jamming, at dapat itong kumpirmahin na ang valve disc ay hindi maaaring hawakan ang panloob na dingding ng pipeline, na nagiging sanhi upang hindi ito mabuksan sa lugar sa 90°;

Ang artikulong ito ay nagmula sa Internet, para lamang sa pag-aaral at komunikasyon, walang komersyal na layunin.

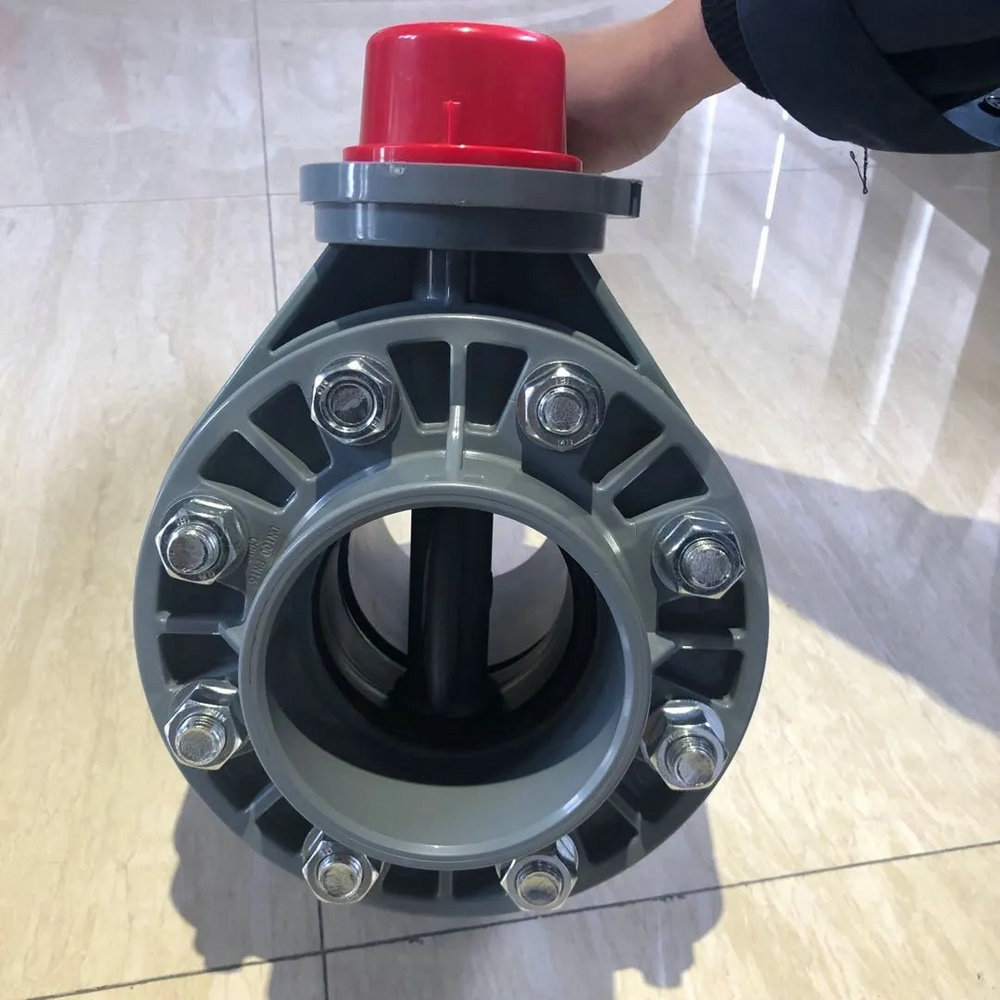

Ang butterfly valve ng Kaixin Pipeline Technology Co., Ltd. ay may mataas na corrosion resistance, mahusay na sealing, maikling distansya sa pag-install, at makakatipid ng espasyo sa pag-install. Ang mga panlabas na switch gaya ng mga handle, worm gear, electric at pneumatic actuator ay maaaring gamitin para sa mga detalyeng mas mababa sa DN200 (kabilang ang DN200). Sa itaas ng DN200, dahil sa labis na metalikang kuwintas, ang hawakan ay hindi magagamit upang buksan at isara. Ang anyo ng flange ay maaaring ilapat sa iba't ibang pambansa, Amerikano at Japanese na karaniwang flange na koneksyon. Inaanyayahan ang mga customer na pumunta at mag-order.
