[Science stickers] Pagsusuri ng mga pakinabang at disadvantages ng 5 valves

"Kilalanin ang iyong sarili at ang kaaway, hindi magtatapos sa labanan" Ang kinakailangan para sa tamang pagpili at paggamit ng mga balbula ay isang komprehensibo at tiyak na pag-unawa sa mga pakinabang at disadvantages ng bawat balbula at ang mga pisikal na katangian (temperatura, presyon) ng medium na ginamit; mga katangian ng kemikal (kinakaing unti-unti); Ang kalinisan ng daluyan (walang mga solidong particle o lagkit, atbp.), Ang pagpili ng tamang produkto, ay maaaring makuha ang pinakamahusay na pagganap nito at ang pinaka-ekonomikong buhay ng serbisyo. Sa ibaba ay susuriin natin ang mga pakinabang at disadvantages ng mga sumusunod na balbula.

NO.1

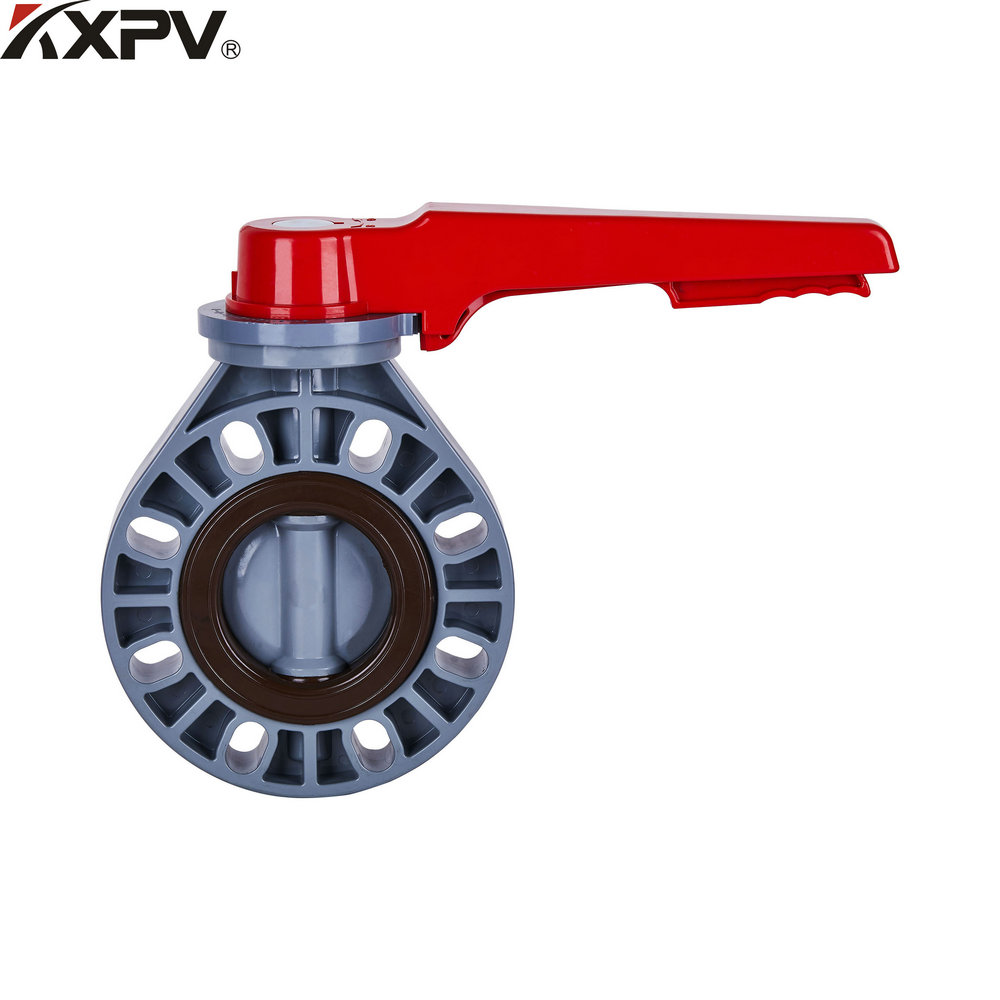

Ang butterfly valve ay isang balbula na gumagamit ng disc-type na opening at closing member upang gumanti nang humigit-kumulang 90° upang buksan, isara at ayusin ang fluid channel.

kalamangan:

①Simpleng istraktura, maliit na sukat, magaan ang timbang, mas kaunting mga consumable, angkop para sa malalaking diameter na mga balbula;

②Mabilis na pagbubukas at pagsasara, mababang resistensya ng daloy;
③Maaari itong gamitin para sa media na may mga suspendido na solid particle, at maaari rin itong gamitin para sa powder at granular media ayon sa lakas ng sealing surface. Maaari itong ilapat sa dalawang-daan na pagbubukas at pagsasara at pagsasaayos ng mga pipeline ng bentilasyon at pag-alis ng alikabok, at malawakang ginagamit sa mga pipeline ng gas at mga channel ng tubig sa metalurhiya, magaan na industriya, electric power, at petrochemical system.

Mga disadvantages:

① Dahil sa limitasyon ng istraktura ng butterfly valve at ang sealing material, hindi ito angkop na gamitin sa mataas na temperatura at high pressure na sistema ng tubo.
②Ang pagganap ng sealing ay mas malala kaysa sa mga ball valve at stop valve, kaya ginagamit ito sa mga lugar kung saan ang mga kinakailangan sa sealing ay hindi masyadong mataas.

NO.2

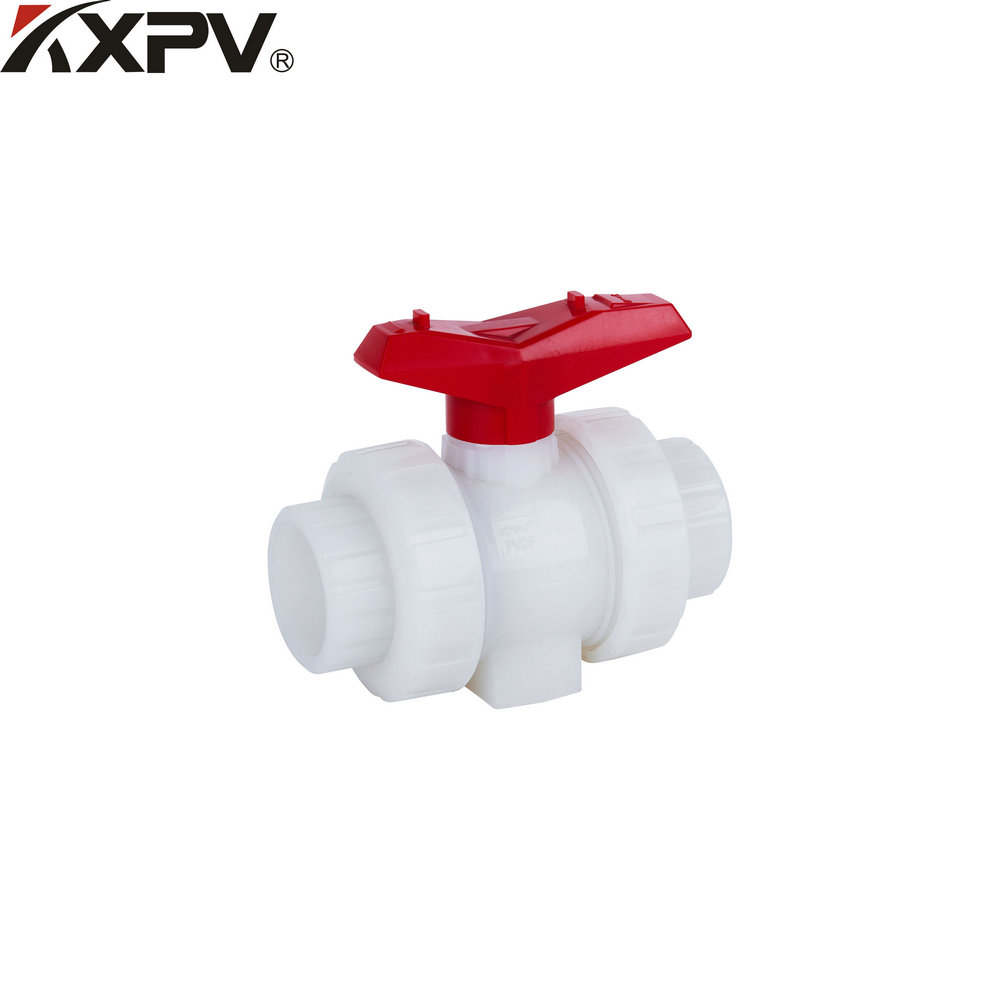

Ang balbula ng bola ay umunlad mula sa balbula ng plug. Ang pagbubukas at pagsasara ng bahagi nito ay isang globo, na gumagamit ng globo upang paikutin ng 90° sa paligid ng axis ng stem ng balbula upang makamit ang layunin ng pagbubukas at pagsasara. Ang balbula ng bola ay pangunahing ginagamit upang putulin, ipamahagi at baguhin ang direksyon ng daluyan ng daloy sa pipeline.

kalamangan:

①Ito ang may pinakamababang paglaban sa daloy (talagang 0);
②Dahil hindi ito makaalis sa trabaho (kapag walang lubricant), maaasahan itong magamit sa corrosive media at low-boiling liquid;
③Sa ilalim ng mas mataas na presyon Maaari itong makamit ang kumpletong pagbubuklod sa loob ng saklaw ng temperatura at temperatura;
④Maaari nitong matanto ang mabilis na pagbubukas at pagsasara, na angkop para sa sistema ng automation ng test bench. Kapag ang balbula ay 　　mabilis na binuksan at isinara, walang epekto sa operasyon;
⑤Ang spherical closure ay maaaring awtomatikong iposisyon sa boundary position;
⑥Ang gumaganang daluyan ay mapagkakatiwalaang selyado sa magkabilang panig;
⑦Ang sealing surface ng sphere at ang valve seat at ang medium kapag fully open at fully closed Isolation, kaya ang medium na dumadaan sa valve sa mataas na bilis ay hindi magiging sanhi ng erosion ng sealing surface;
⑧Compact na istraktura, magaan ang timbang, ang pinaka-makatwirang istraktura ng balbula na angkop para sa medium at mababang temperatura medium system;
⑨Ang simetriko na katawan ng balbula, lalo na ang pangkalahatang istraktura, ay maaaring mapaglabanan ang stress mula sa pipeline;
⑩Ang pansara na piraso ay maaaring makatiis sa pagkakaiba ng mataas na presyon kapag ito ay sarado. ⑾Ang balbula ng bola na may ganap na hinang na katawan ay maaaring direktang ibaon sa lupa, upang ang mga panloob na bahagi ng balbula ay hindi maagnas, at ang maximum na buhay ng serbisyo ay maaaring umabot sa 30 taon. Ito ang pinakaperpektong balbula para sa mga pipeline ng langis at natural na gas.

Mga disadvantages:

①Dahil ang pangunahing seat sealing ring material ng ball valve ay polytetrafluoroethylene, ito ay inert sa halos lahat ng kemikal na substance, at may maliit na friction coefficient, stable na performance, hindi madaling matanda, malawak na temperature application range at mahusay na sealing performance Ang mga komprehensibong katangian. Gayunpaman, ang mga pisikal na katangian ng PTFE, kabilang ang mataas na koepisyent ng pagpapalawak, sensitivity sa malamig na daloy at mahinang thermal conductivity, ay nangangailangan ng disenyo ng mga valve seat seal upang tumuon sa mga katangiang ito. Samakatuwid, kapag ang materyal ng sealing ay nagiging matigas, ang pagiging maaasahan ng selyo ay may kapansanan. Bukod dito, ang PTFE ay may mababang grado sa paglaban sa temperatura at magagamit lamang sa mas mababa sa 180°C. Sa itaas ng temperatura na ito, ang sealing material ay masisira. Sa kaso ng pangmatagalang paggamit, ito ay karaniwang gagamitin lamang sa 120°C.

② Ang pagganap ng pagsasaayos nito ay mas malala kaysa sa stop valve, lalo na ang pneumatic valve (o electric valve).

NO.3

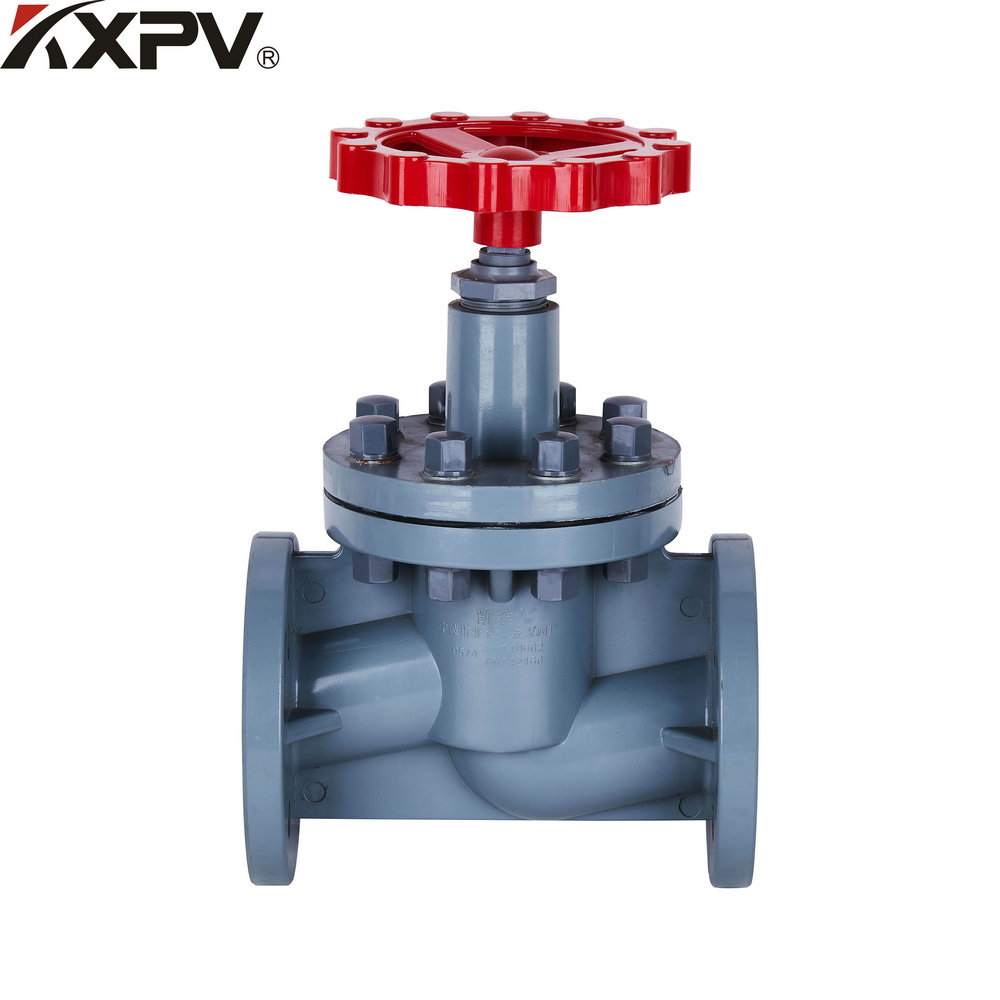

Ang shut-off valve ay isang balbula na ang pagsasara ng bahagi (disc) ay gumagalaw sa gitnang linya ng upuan ng balbula. Ayon sa form na ito ng paggalaw ng valve disc, ang pagbabago ng valve seat port ay proporsyonal sa valve disc stroke. Dahil ang pagbubukas o pagsasara ng stroke ng balbula stem ng ganitong uri ng balbula ay medyo maikli, at ito ay may isang napaka-maaasahang cut-off function, at dahil ang pagbabago ng valve seat port ay nasa direktang proporsyon sa stroke ng balbula disc, ito ay napaka-angkop para sa pagsasaayos ng daloy. Samakatuwid, ang ganitong uri ng balbula ay napaka-angkop para sa pagputol o pag-regulate at pag-throttling.

kalamangan:

①Sa panahon ng proseso ng pagbubukas at pagsasara, ang friction sa pagitan ng valve clack at ng sealing surface ng valve body ay mas maliit kaysa sa gate valve, kaya ito ay wear-resistant.
②Ang taas ng pagbubukas ay karaniwang 1/4 lamang ng daanan ng upuan ng balbula, kaya mas maliit ito kaysa sa balbula ng gate;
③Karaniwan ay mayroon lamang isang sealing surface sa valve body at valve disc, kaya ang proseso ng pagmamanupaktura ay mas mahusay at madaling mapanatili;
④Dahil pangkalahatan ang packing Ito ay polytetrafluoroethylene, kaya mas mataas ang antas ng paglaban sa temperatura.

Mga disadvantages:

① Dahil nagbago ang direksyon ng daloy ng daluyan sa pamamagitan ng balbula, ang pinakamababang paglaban ng daloy ng stop valve ay mas mataas din kaysa sa karamihan ng iba pang uri ng mga balbula;

②Dahil sa mas mahabang stroke, ang bilis ng pagbubukas ay mas mabagal kaysa sa ball valve.

NO.4

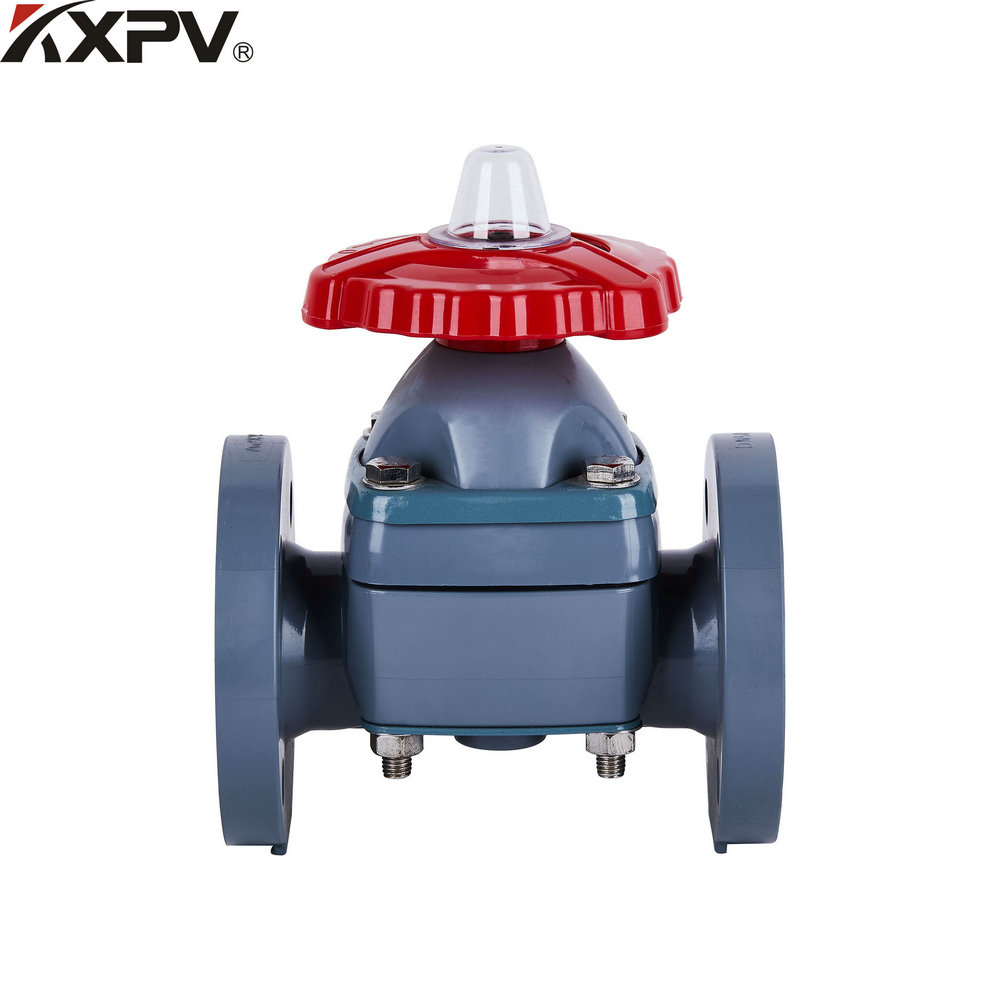

Ang diaphragm valve ay tumutukoy sa isang flexible membrane o pinagsamang diaphragm na naka-install sa valve body at bonnet, at ang pagsasara nito ay isang compression device na konektado sa diaphragm. Weir-shaped ang valve seat.

kalamangan:

①Nahihiwalay ang mekanismo ng kontrol sa medium passage, na hindi lamang tinitiyak ang kadalisayan ng working medium, ngunit pinipigilan din ang posibilidad ng medium sa pipeline na maapektuhan ang gumaganang bahagi ng control mechanism. Hindi na kailangang gumamit ng anumang anyo ng hiwalay na seal sa valve stem, maliban kung ito ay kumokontrol sa mapaminsalang media na Ginagamit sa pasilidad na pangkaligtasan;

②Dahil ang gumaganang medium ay nakikipag-ugnayan lamang sa diaphragm at sa valve body, na parehong maaaring gumamit ng iba't ibang mga materyales, ang balbula ay perpektong kontrolin ang iba't ibang gumaganang media, lalo na angkop para sa media na may kemikal na kaagnasan o suspendido na mga particle.

③Simple structure, binubuo lamang ng tatlong bahagi: valve body, diaphragm at valve cover assembly. Ang balbula ay madaling i-disassemble at ayusin, at ang pagpapalit ng diaphragm ay maaaring makumpleto sa site at sa maikling panahon.

Mga disadvantages:

① Dahil sa limitasyon ng materyal na diaphragm, ang diaphragm valve ay angkop para sa mababang presyon at mababang temperatura. Sa pangkalahatan ay hindi hihigit sa 150 ℃;

②Ang pagganap ng pagsasaayos ay medyo mahina, at maaari lamang itong iakma sa isang maliit na hanay (karaniwan itong magagamit para sa pagsasaayos ng daloy kapag ito ay sarado sa 2/3 na pagbubukas).

NO.5

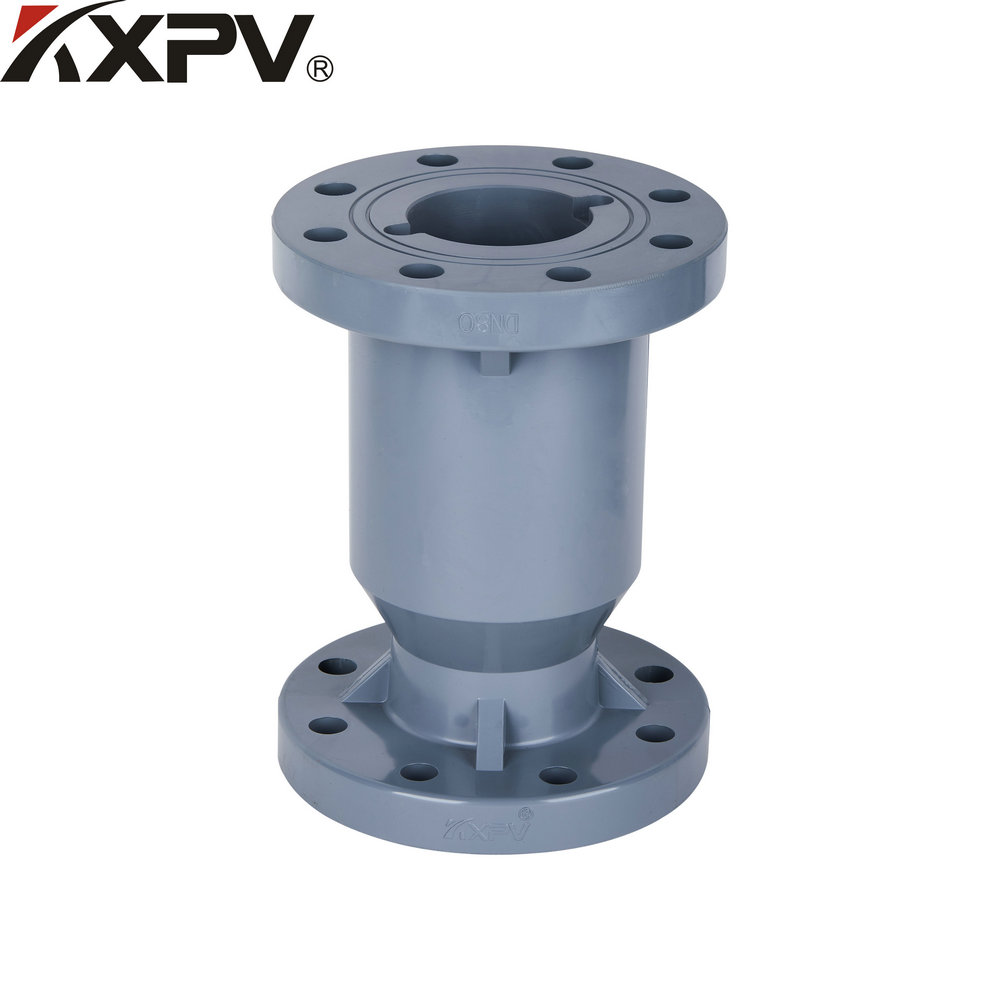

Ang mga check valve ay kilala rin bilang reverse flow valve, check valve, back pressure valve at one-way valve. Ang mga balbula na ito ay awtomatikong binubuksan at isinasara ng puwersa na nabuo ng daloy ng daluyan sa pipeline, at nabibilang sa isang awtomatikong balbula. Ang check valve ay ginagamit sa piping system, at ang pangunahing tungkulin nito ay upang pigilan ang daluyan sa pag-agos pabalik, pigilan ang pump at ang drive motor mula sa pag-reverse, at i-discharge ang container medium. Ang mga check valve ay maaari ding gamitin upang magbigay ng mga pipeline para sa mga auxiliary system kung saan ang presyon ay maaaring tumaas sa itaas ng presyon ng system. Maaari itong nahahati sa uri ng swing (umiikot ayon sa sentro ng grabidad) at uri ng pag-aangat (gumagalaw sa kahabaan ng axis).

kalamangan:

①Ang gumaganang katangian ng check valve ay malalaking pagbabago sa pagkarga at mababang dalas ng pagbubukas at pagsasara. Kapag ito ay ilagay sa sarado o bukas na estado, ang panahon ng serbisyo ay napakatagal, at ang paggalaw ng mga gumagalaw na bahagi ay hindi kinakailangan.

Mga disadvantages:

①Dahil ang check valve ay husay na tinutukoy na gagamitin para sa mabilis na pagsasara sa karamihan ng mga praktikal na aplikasyon, ang medium ay dumadaloy sa tapat na direksyon sa sandaling ang check valve ay sarado. Habang nakasara ang valve flap, mabilis na bumababa ang medium mula sa maximum na bilis ng backflow. Sa zero, at ang presyon ay mabilis na tumataas, iyon ay, ang kababalaghan ng "water hammer" na maaaring magkaroon ng mapanirang epekto sa sistema ng tubo ay nabuo. Ang water hammer ay isang uri ng pressure wave sa lumilipas na daloy sa pressure pipeline. Ito ay ang hydraulic shock phenomenon ng pagtaas o pagbaba ng presyon na dulot ng pagbabago ng fluid velocity sa pressure pipeline. Ang pisikal na dahilan ay ang pinagsamang epekto ng fluid incompressibility, fluid motion inertia at pipeline elasticity. Upang maiwasan ang nakatagong panganib ng water hammer sa pipeline, sa loob ng maraming taon, ang mga tao ay nagpatibay ng ilang bagong istruktura at mga bagong materyales sa disenyo ng mga check valve upang matiyak ang naaangkop na pagganap ng check valve habang pinapaliit ang epekto ng water hammer. Nakagawa ng kasiya-siyang pag-unlad.

Mga tip：

"Ang mga talento ay angkop para sa kanilang sariling mga pangangailangan, at kung ito ay ginagamit nang naaangkop, sila ay gagamitin, at kung hindi ito ginagamit, sila ay magiging awkward." Ang pagpili ng tamang balbula ay kapareho ng paggamit ng mga tao sa isang kumpanya. Dapat nating malaman na ang mismong function ng balbula ay walang pagkakaiba sa pagitan ng mabuti at masama. Ginagamit nang husto ng balbula ang mga lakas nito at iniiwasan ang mga pagkukulang nito, ginagamit ito nang maayos, at lubos na ginagamit ang mga function nito.
