【Walang katapusang Pag-aaral】Gaano mo alam ang kaugnayan sa pagitan ng diameter ng balbula at katamtamang rate ng daloy?

1. Ano ang ugnayan ng dalawa?

Ang rate ng daloy at rate ng daloy ng balbula ay higit sa lahat ay nakasalalay sa diameter ng balbula, at nauugnay din ito sa paglaban ng istraktura ng balbula sa daluyan. Kasabay nito, mayroon itong tiyak na panloob na kaugnayan sa iba't ibang mga kadahilanan tulad ng presyon ng balbula, temperatura at katamtamang konsentrasyon.

Ang lugar ng daloy ng channel ng balbula ay may direktang kaugnayan sa rate ng daloy at rate ng daloy, at ang rate ng daloy at rate ng daloy ay dalawang magkaparehong umaasa na dami. Kapag ang daloy ng rate ay pare-pareho, ang daloy rate ay malaki, at ang daloy channel area ay maaaring maging mas maliit; kapag ang daloy rate ay maliit, ang daloy channel area ay maaaring maging mas malaki. Sa kabaligtaran, ang lugar ng daloy ng channel ay malaki, ang bilis ng daloy nito ay maliit; maliit ang flow channel area, malaki ang flow velocity nito.

Kung ang daloy ng rate ng daluyan ay malaki, ang diameter ng balbula ay maaaring mas maliit, ngunit ang pagkawala ng paglaban ay malaki at ang balbula ay madaling masira. Kung ang bilis ng daloy ay malaki, magkakaroon ito ng electrostatic effect sa nasusunog at sumasabog na media, na magdudulot ng panganib; ang bilis ng daloy ay masyadong maliit, ang kahusayan ay mababa, at hindi ito matipid. Para sa daluyan na may mataas na lagkit at paputok, ang daloy ng rate ay dapat na mas maliit. Ang rate ng daloy ng langis at likido na may mataas na lagkit ay pinili ayon sa lagkit, sa pangkalahatan ay 0.1～2m/s.

Sa pangkalahatan, ang daloy ng rate ay kilala, at ang daloy rate ay maaaring matukoy empirically. Ang nominal na diameter ng balbula ay maaaring kalkulahin ng rate ng daloy at rate ng daloy.

Ang diameter ng balbula ay pareho, ang uri ng istraktura nito ay iba, ang fluid resistance ay iba rin. Sa ilalim ng parehong mga kondisyon, mas malaki ang koepisyent ng paglaban ng balbula, mas mababa ang rate ng daloy at rate ng daloy ng likido sa pamamagitan ng balbula; mas maliit ang valve resistance coefficient, mas mababa ang flow rate at flow rate ng fluid sa pamamagitan ng valve ay bababa.

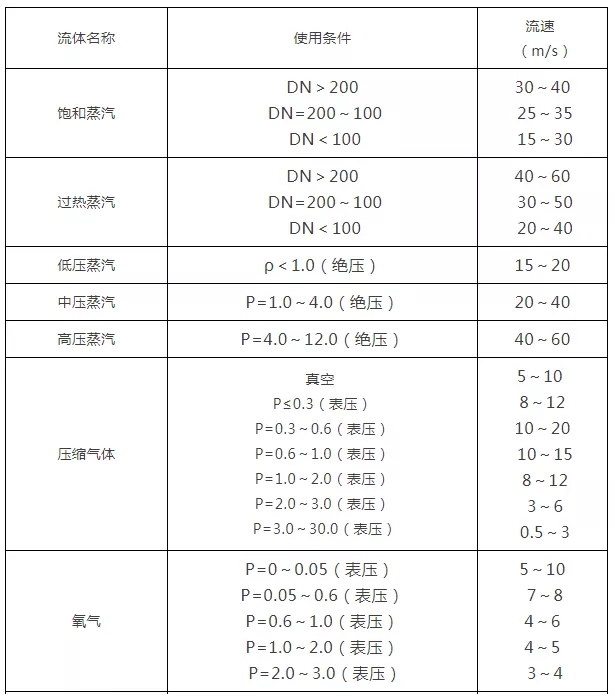

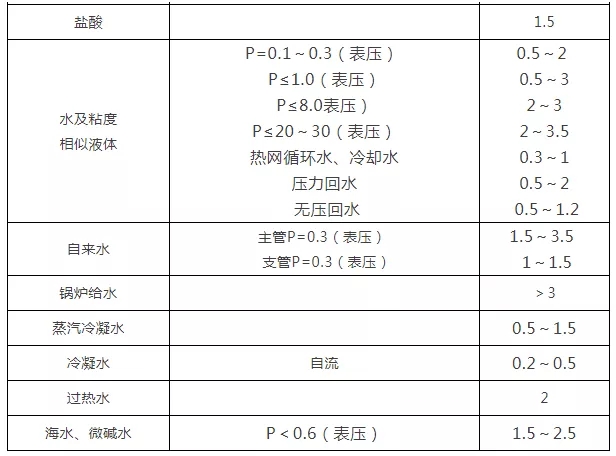

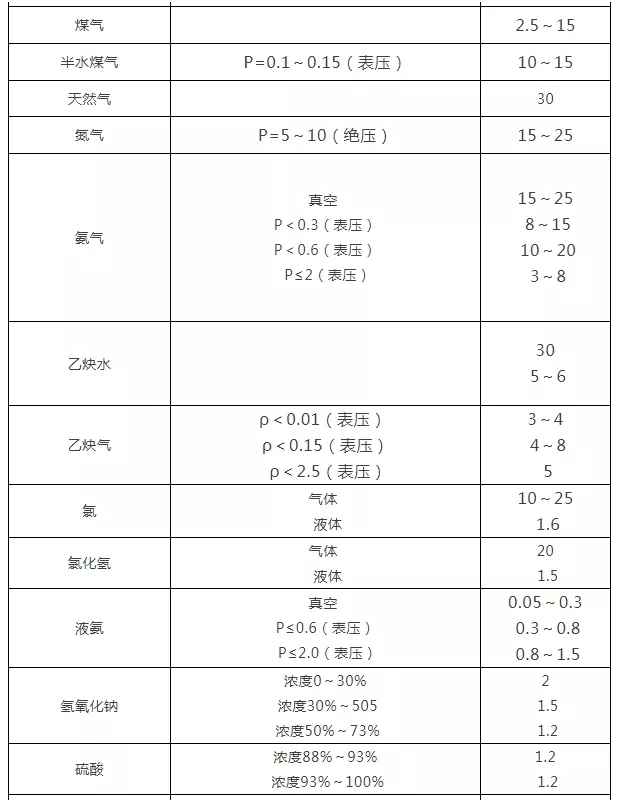

2. Listahan ng mga karaniwang rate ng daloy ng iba't ibang media

Tandaan:
● Ang unit ng DN value ay: mm

● Ang unit ng P value ay: MPa
●Maliit ang resistance coefficient ng gate valve, nasa hanay lamang na 0.1～1.5
●Ang resistance coefficient ng gate valve na may malaking diameter ay 0.2～0.5
●Ang koepisyent ng paglaban ng mas malaki ang constricted gate valve
●Ang resistance coefficient ratio of the stop valve The gate valve is much larger, generally between 4 and 7. Ang koepisyent ng paglaban ng Y-type na globe valve (uri ng DC) ay ang pinakamaliit, sa pagitan ng 1.5 at 2. Ang
koepisyent ng paglaban ng forged steel globe valve is the largest, even as high as 8.
Ang koepisyent ng paglaban ng check valve ay nakasalalay sa istraktura: ang swing check valve ay karaniwang tungkol sa Ito ay 0.8~2, bukod sa kung saan ang koepisyent ng paglaban ng multi-plate swing check valve ay medyo malaki. Ang koepisyent ng paglaban ng
ang lift check valve ang pinakamalaki, hanggang 12.
Ang koepisyent ng paglaban ng balbula ng plug ay maliit, karaniwang mga 0.4~1.2

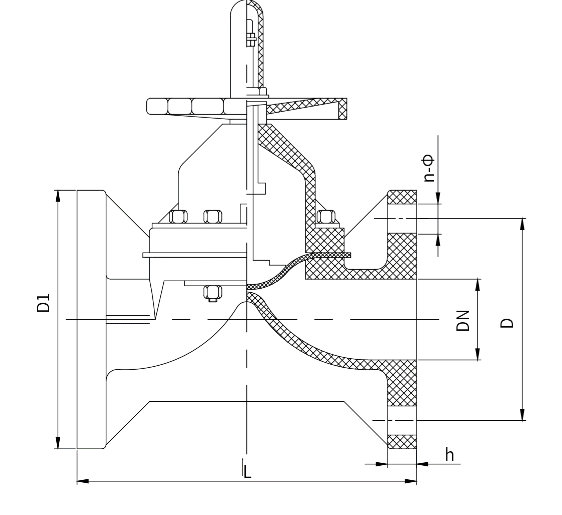

. Ang paglaban ng diaphragm valve Ang koepisyent ay karaniwang nasa paligid ng 2.3.
Ang koepisyent ng paglaban ng balbula ng butterfly ay maliit, sa pangkalahatan ay nasa loob ng 0.5
. Ang koepisyent ng paglaban ng balbula ng bola ay ang pinakamaliit, sa pangkalahatan ay nasa paligid ng 0.1

Ang koepisyent ng paglaban ng balbula sa itaas ay ang halaga kapag ang balbula ay ganap na nabuksan.
