[Science stickers] Ang mga pangunahing prinsipyo ng flange screw hole positioning

Ang ASME B16.5 ay may malinaw na mga regulasyon sa bilang ng mga butas ng bolt at ang diameter ng mga butas ng bolt sa mga flanges. Ang bilang at diameter ng mga flange bolt hole ay naiiba dahil sa iba't ibang antas ng presyon ng flange, ngunit ang lahat ng mga uri ng flange ng parehong antas ng presyon ay pareho. Ang mga flange bolt hole ay pantay na ipinamamahagi sa bolt hole diameter, at ang bilang ng mga butas ay palaging isang even na numero (4, 8, 12, 16, atbp.).

Sa paggawa ng mga prefabricated na bahagi na may mga flanges, ang pagpoposisyon ng mga butas ng flange bolt ay partikular na mahalaga. Marahil sa isang guhit ay makikita mo ang sumusunod na pangungusap: Ang lahat ng flange bolt hole ay nakasentro

Nangangahulugan ito na para sa vertical flange sealing surface (ang flange surface ay vertical at ang pipeline ay tumatakbo nang pahalang), ang bolt hole ay dapat sumasaklaw sa magkabilang panig ng vertical line at horizontal center line.

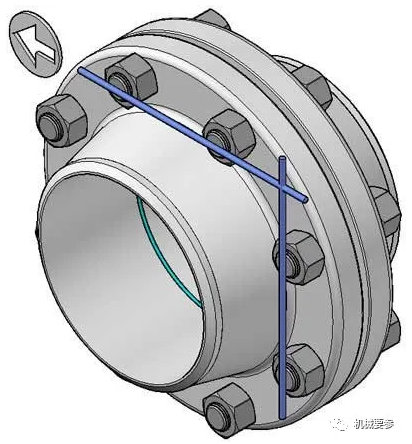

Ang nasa itaas ay ang tamang vertical flange positioning.

Ang nasa itaas ay ang maling vertical flange positioning, ang pagpoposisyon na ito ay ipinagbabawal.

Para sa pahalang na flange surface (ang flange surface ay pahalang, ang pipeline ay patayo pataas o pababa), ang flange bolt hole ay dapat sumasaklaw sa magkabilang panig ng factory north line.

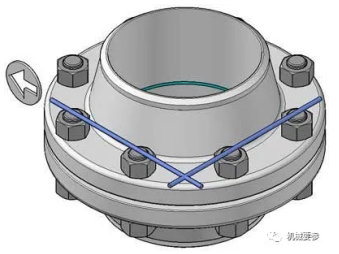

Ang nasa itaas ay ang tamang horizontal flange positioning.

Ang nasa itaas ay ang maling horizontal flange positioning, ang ganitong uri ng pagpoposisyon ay ipinagbabawal.

Sa madaling salita, hindi pinapayagan ang paglihis mula sa karaniwang bolt hole positioning. Maliban kung mayroong malinaw na kinakailangan, halimbawa, malinaw na nangangailangan ang customer ng ibang paraan ng pagpoposisyon. Sa karamihan ng mga kaso, kapag nakakita tayo ng paraan ng pagpoposisyon ng bolt hole na iba sa mga regulasyon sa itaas, maaari nating isipin na mali ang paraan ng pagpoposisyon.
