[Science Stickers] Narito na ang seleksyon ng mga balbula, puro tuyong gamit!

Pumili mabuti balbula

1. Tamang piliin ang uri ng balbula

Ang tamang pagpili ng uri ng balbula ay batay sa buong kaalaman ng taga-disenyo sa buong proseso ng produksyon at mga kondisyon ng pagpapatakbo bilang isang kinakailangan. Kapag pumipili ng uri ng balbula, dapat munang maunawaan ng taga-disenyo ang mga katangian ng istruktura at pagganap ng bawat balbula.

2. Linawin ang layunin ng balbula sa kagamitan o aparato

Tukuyin ang mga kondisyon ng pagtatrabaho ng balbula: ang likas na katangian ng naaangkop na daluyan, ang presyon ng pagtatrabaho, ang temperatura ng pagtatrabaho at ang paraan ng kontrol ng operasyon, atbp.

3. Pagpili ng materyal na balbula

Kapag pumipili ng materyal ng shell ng balbula, mga panloob na bahagi at ibabaw ng sealing, bilang karagdagan sa pagsasaalang-alang sa mga pisikal na katangian (temperatura, presyon) at mga kemikal na katangian (kaagnasan) ng gumaganang daluyan, ang kalinisan ng daluyan (mayroon o walang solidong mga particle) ay dapat ding maunawaan. Bilang karagdagan, kinakailangang sumangguni sa mga nauugnay na regulasyon ng bansa at ng departamento ng gumagamit.

Ang tama at makatwirang pagpili ng materyal ng balbula ay maaaring makuha ang pinaka-ekonomikong buhay ng serbisyo at ang pinakamahusay na pagganap ng balbula.

4. Tukuyin ang dulo ng koneksyon ng balbula

Sa mga sinulid na koneksyon, flange na koneksyon, at welded end na koneksyon, ang unang dalawa ang pinakakaraniwang ginagamit. Ang mga sinulid na balbula ay pangunahing mga balbula na may nominal na diameter sa ibaba 50mm. Kung ang diameter ay masyadong malaki, ito ay magiging napakahirap i-install at i-seal ang koneksyon.

Ang mga balbula na konektado sa flange ay mas madaling i-install at i-disassemble, ngunit mas mabigat at mas mahal ang mga ito kaysa sa mga balbula na konektado sa tornilyo, kaya angkop ang mga ito para sa mga koneksyon sa tubo ng iba't ibang mga diameter at presyon.

Ang koneksyon sa welding ay angkop para sa mas mahirap na mga kondisyon at mas maaasahan kaysa sa flange na koneksyon. Gayunpaman, mas mahirap i-disassemble at muling i-install ang balbula na konektado sa pamamagitan ng welding, kaya ang paggamit nito ay limitado sa mga okasyon na karaniwang maaaring gumana nang maaasahan sa mahabang panahon, o kung saan ang mga kondisyon ng paggamit ay malupit at ang temperatura ay mataas.

5. Iba pa

Bilang karagdagan, ang daloy ng rate at antas ng presyon ng likido na dumadaloy sa balbula ay dapat ding matukoy, at ang naaangkop na balbula ay dapat piliin gamit ang umiiral na impormasyon (tulad ng mga katalogo ng produkto ng balbula, mga sample ng produkto ng balbula, atbp.).

⑴ Ang flow path ng valve para sa shut-off at open medium ay straight-through valve, at ang flow resistance nito ay maliit, at kadalasang pinipili ito bilang valve para sa shut-off at open medium. Ang pababang pagsasara ng balbula (stop valve, plunger valve) ay hindi gaanong ginagamit dahil sa paliko-liko nitong daanan ng daloy at mas mataas na resistensya ng daloy kaysa sa iba pang mga balbula. Kung saan pinahihintulutan ang mas mataas na paglaban sa daloy, maaaring gumamit ng saradong balbula.

⑵ Ang balbula na ginagamit upang kontrolin ang daloy ay karaniwang ang balbula na madaling ayusin ang daloy bilang kontrol ng daloy. Ang mga downward closing valve (tulad ng mga globe valve) ay angkop para sa layuning ito dahil ang laki ng upuan nito ay proporsyonal sa stroke ng closing member. Ang mga rotary valve (plug valve, butterfly valve, ball valve) at flex-body valve (pinch valve, diaphragm valve) ay maaari ding gamitin para sa throttling control, ngunit kadalasang naaangkop lang ang mga ito sa loob ng limitadong hanay ng mga diameter ng valve. Gumagamit ang gate valve ng hugis disc na gate upang i-cross-cut ang circular valve seat opening. Mas makokontrol lang nito ang daloy kapag malapit ito sa saradong posisyon, kaya kadalasan hindi ito ginagamit para sa kontrol ng daloy.

⑶ Ang mga balbula na ginagamit para sa pag-revers at diversion, ayon sa mga pangangailangan ng pag-revers at diversion, ang ganitong uri ng balbula ay maaaring magkaroon ng tatlo o higit pang mga channel. Ang mga plug valve at ball valve ay mas angkop para sa layuning ito. Samakatuwid, karamihan sa mga balbula na ginagamit para sa pagbaligtad at paghahati ay pumili ng isa sa mga balbula na ito. Gayunpaman, sa ilang mga kaso, ang iba pang mga uri ng mga balbula ay maaari ding gamitin para sa pag-reverse at pag-shunting hangga't ang dalawa o higit pang mga balbula ay maayos na konektado sa isa't isa.

⑷ Mga balbula para sa medium na may mga nasuspinde na particle Kapag may mga nasuspinde na particle sa medium, pinakaangkop na gumamit ng balbula na may epekto sa pagpunas sa pag-slide ng pagsasara nitong bahagi sa tabi ng sealing surface. Kung ang pabalik-balik na paggalaw ng pagsasara ng miyembro sa upuan ng balbula ay patayo, maaari itong magkaroon ng mga particle. Samakatuwid, ang balbula na ito ay angkop lamang para sa pangunahing malinis na media maliban kung ang sealing surface material ay nagpapahintulot sa mga particle na ma-embed. Ang mga ball valve at plug valve ay may epekto sa pagpahid sa ibabaw ng sealing sa panahon ng proseso ng pagbubukas at pagsasara, kaya angkop ang mga ito para gamitin sa media na may mga nasuspinde na particle. Sa kasalukuyan, maging sa pipeline system ng petrolyo, industriya ng kemikal, o iba pang mga industriya, ang mga aplikasyon ng balbula, mga frequency ng pagpapatakbo at mga serbisyo ay patuloy na nagbabago. Upang makontrol o maiwasan ang kahit maliit na pagtagas, ang pinakamahalaga at kritikal na kagamitan ay ang balbula. Ang pinakahuling kontrol ng pipeline ay ang balbula. Ang serbisyo at maaasahang pagganap ng balbula sa iba't ibang larangan ay natatangi.

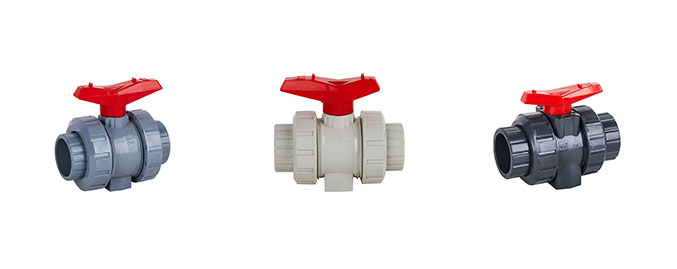

1. Paglalarawan ng pagpili ng balbula ng bola

Ang ball valve ay angkop para sa low-temperature, high-pressure, at high-viscosity media. Karamihan sa mga ball valve ay maaaring gamitin sa media na may mga suspendido na solid particle, at maaari ding gamitin sa powder at granular media ayon sa mga kinakailangan sa sealing material;

Ang full-channel na balbula ng bola ay hindi angkop para sa pagsasaayos ng daloy, ngunit ito ay angkop para sa mga okasyon na nangangailangan ng mabilis na pagbubukas at pagsasara, na maginhawa para sa emergency shutdown ng mga aksidente; kadalasan sa mahigpit na pagganap ng sealing, pagsusuot, pagpasa ng necking, mabilis na pagbubukas at pagsasara ng aksyon, high pressure cut-off (malaking pressure difference), Sa mga pipeline na may mababang ingay, vaporization, maliit na operating torque, at maliit na fluid resistance, inirerekomenda ang mga ball valve.

Ang balbula ng bola ay angkop para sa magaan na istraktura, low pressure cut-off, at corrosive media; ang ball valve din ang pinaka-perpektong balbula para sa mababang temperatura at cryogenic media. Para sa sistema ng piping at aparato ng mababang temperatura ng media, dapat piliin ang mababang temperatura na ball valve na may bonnet;

Kapag pumipili ng isang lumulutang na balbula ng bola, ang materyal ng upuan nito ay dapat pasanin ang pagkarga ng bola at daluyan ng gumagana. Ang mga balbula ng bola na may malalaking diameter ay nangangailangan ng higit na puwersa sa panahon ng operasyon. Worm gear transmission ay dapat gamitin para sa ball valves na may DN≥200mm; Ang mga fixed ball valve ay angkop para sa mas malalaking diameter. At mga high pressure na okasyon; Bilang karagdagan, ang balbula ng bola na ginagamit sa proseso ng lubos na nakakalason na mga materyales at nasusunog na medium pipeline ay dapat magkaroon ng fire-proof at anti-static na istraktura.

2. Suriin ang mga tagubilin sa pagpili ng balbula

Ang mga check valve ay karaniwang angkop para sa malinis na media, hindi para sa media na naglalaman ng mga solidong particle at mataas na lagkit. Kapag ≤40mm, dapat gamitin ang lift check valve (pinapayagan lamang na mai-install sa pahalang na pipeline); kapag DN=50～400mm, dapat gamitin ang swing check valve (maaaring i-install sa parehong pahalang at patayong mga pipeline, tulad ng Naka-install sa vertical pipeline, ang direksyon ng daloy ng medium ay dapat mula sa ibaba hanggang sa itaas);

Kapag DN≥450mm, dapat gamitin ang buffer check valve; kapag DN=100～400mm, maaari ding gamitin ang wafer check valve; Ang swing check valve ay maaaring gawing napakataas na working pressure, ang PN ay maaaring umabot sa 42MPa, Ito ay maaaring ilapat sa anumang working medium at anumang working temperature range ayon sa iba't ibang materyales ng shell at ang sealing parts.

Ang medium ay tubig, singaw, gas, corrosive medium, langis, gamot, atbp. Ang hanay ng temperatura ng pagtatrabaho ng medium ay nasa pagitan ng -196～800℃.

3. Mga tagubilin para sa pagpili ng balbula ng globo

Ang stop valve ay angkop para sa mga pipeline na hindi nangangailangan ng mahigpit na fluid resistance, iyon ay, mga pipeline o device na may mataas na temperatura at high pressure medium na hindi isinasaalang-alang ang pressure loss, at angkop para sa medium pipelines tulad ng steam na may DN<200mm;

Ang stop valve ay may flow adjustment o pressure adjustment, ngunit ang adjustment accuracy ay hindi mataas, at ang pipe diameter ay medyo maliit, mas mainam na gumamit ng stop valve o throttle valve;

Para sa lubhang nakakalason na media, dapat gumamit ng bellows-sealed globe valve; gayunpaman, ang globe valve ay hindi dapat gamitin para sa media na may mataas na lagkit at media na naglalaman ng mga particle na madaling ma-precipitate, at hindi rin ito dapat gamitin bilang vent valve o low vacuum system valve.

4. Mga tagubilin sa pagpili ng diaphragm valve

Ang diaphragm valve ay angkop para sa langis, tubig, acidic na daluyan at daluyan na naglalaman ng mga suspendidong solido na ang temperatura sa pagtatrabaho ay mas mababa sa 200 ℃ at presyon ay mas mababa sa 1.0MPa. Ito ay hindi angkop para sa organic solvent at malakas na oxidant medium;

Dapat piliin ang mga balbula ng diaphragm ng weir para sa nakasasakit na butil-butil na media, at ang talahanayan ng mga katangian ng daloy ng mga balbula ng diaphragm ng weir ay dapat na tinutukoy kapag pumipili ng mga balbula ng diaphragm ng weir; dapat piliin ang mga straight-through na diaphragm valve para sa malapot na likido, slurry ng semento at sedimentary media; Ang mga diaphragm valve ay hindi dapat gamitin para sa mga vacuum pipe maliban sa mga partikular na kinakailangan Road at vacuum equipment.

5. Paglalarawan ng pagpili ng butterfly valve

Ang mga butterfly valve ay angkop para sa malaking diameter (gaya ng DN﹥600mm) at maikling mga kinakailangan sa haba ng istraktura, pati na rin sa mga okasyon kung saan kinakailangan ang pagsasaayos ng daloy at mabilis na pagbukas at pagsasara ng mga kinakailangan. Ang mga ito ay karaniwang ginagamit para sa tubig, langis at compression na may temperatura ≤80 ℃ at presyon ≤1.0MPa Air at iba pang media; dahil ang butterfly valve ay may medyo malaking pressure loss kumpara sa gate valve at ball valve, ang butterfly valve ay angkop para sa mga piping system na may hindi gaanong mahigpit na pressure loss requirements.
