[Mga sticker ng agham] Iba't ibang uri ng koneksyon ng mga balbula, tumataas ang kaalaman!

>>>>>>>>>>>>>>>>>>>>>>>>>>>

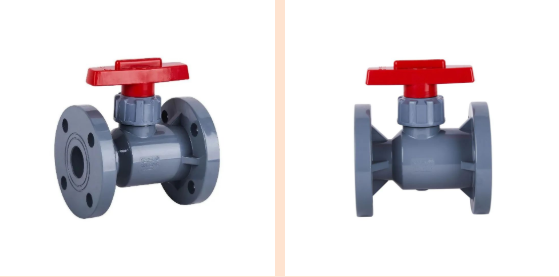

Ito ang pinakakaraniwang ginagamit na form ng koneksyon sa mga balbula. Ayon sa hugis ng magkasanib na ibabaw, maaari itong nahahati sa mga sumusunod na uri:

1. Makinis na uri: ginagamit para sa mga balbula na may mababang presyon. Ang pagproseso ay mas maginhawa

2. Uri ng concave-convex: mataas na working pressure, maaaring gamitin ang medium hard washer

3. Uri ng dila at uka: maaaring gamitin ang mga gasket na may mas malaking plastic deformation, na malawakang ginagamit sa corrosive media at may mas mahusay na sealing effect.

4. Uri ng trapezoidal groove: ang hugis-itlog na metal na singsing ay ginagamit bilang isang washer, ginagamit para sa mga balbula na may gumaganang presyon ≥64 kg/cm², o mga balbula na may mataas na temperatura.

5. Uri ng lens: Ang washer ay hugis ng lens at gawa sa metal. Ginagamit para sa mga high-pressure valve na may working pressure na ≥100 kg/cm², o high-temperature valve.

6. Uri ng O-ring: Ito ay medyo bagong paraan ng koneksyon ng flange. Ito ay binuo na may hitsura ng iba't ibang mga O-ring na goma. Ito ay mas maaasahan kaysa sa ordinaryong flat gasket sa sealing effect.

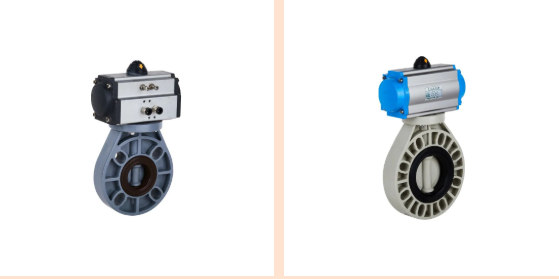

Isang form ng koneksyon kung saan ang balbula at dalawang tubo ay direktang nakakapit kasama ng mga bolts.

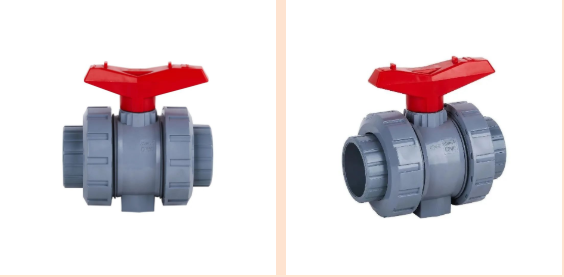

Ito ay isang simpleng paraan ng koneksyon, kadalasang ginagamit para sa maliliit na balbula. Mayroong dalawang sitwasyon:

1. Direktang sealing: ang panloob at panlabas na mga thread ay direktang gumaganap ng isang sealing papel. Upang matiyak na ang mga joints ay hindi tumutulo, ang mga ito ay madalas na puno ng lead oil, thread hemp at PTFE raw material tape; kasama ng mga ito, ang PTFE raw material tape ay malawakang ginagamit araw-araw; ang materyal na ito ay may magandang corrosion resistance at sobrang sealing effect. Mabuti, ito ay maginhawa upang gamitin at iimbak. Kapag nag-disassembling, maaari itong ganap na alisin, dahil ito ay isang hindi malagkit na pelikula, na mas mahusay kaysa sa lead oil at abaka.

2. Hindi direktang pag-sealing: Ang puwersa ng paghigpit ng thread ay ipinapadala sa gasket sa pagitan ng dalawang eroplano, upang ang gasket ay gumaganap ng isang sealing role.

Ang koneksyon ng ferrule ay binuo lamang sa aking bansa sa mga nakaraang taon. Ang koneksyon at prinsipyo ng sealing nito ay kapag ang nut ay humigpit, ang ferrule ay nasa ilalim ng presyon, na nagiging sanhi ng talim nito na kumagat sa panlabas na dingding ng tubo, at ang panlabas na kono ng ferrule ay nakikipag-ugnayan sa magkasanib na nasa ilalim ng presyon. Ang panloob na conical na ibabaw ay malapit na nakikipag-ugnayan, kaya ang pagtagas ay maaasahang mapigilan.

Ang mga bentahe ng form na ito ng koneksyon ay:

1. Maliit na sukat, magaan ang timbang, simpleng istraktura, madaling i-disassemble at i-assemble;

2. Malakas na puwersa ng koneksyon, malawak na hanay ng paggamit, at makatiis ng mataas na presyon (1000 kg/cm²), mataas na temperatura (650°C) at shock at vibration;

3. Maaaring pumili ng iba't ibang mga materyales, na angkop para sa anti-corrosion;

4. Ang katumpakan ng pagproseso ay hindi mataas;

5. Madaling i-install sa mataas na altitude. Sa kasalukuyan, ang ferrule connection form ay pinagtibay sa ilang maliliit na kalibre na produkto ng balbula sa aking bansa.

Ito ay isang mabilis na paraan ng koneksyon. Nangangailangan lamang ito ng dalawang bolts at angkop para sa mga low-pressure valve na madalas na binubuwag.

Ang lahat ng mga form ng koneksyon sa itaas ay gumagamit ng panlabas na puwersa upang mabawi ang presyon ng daluyan upang makamit ang sealing. Inilalarawan ng sumusunod ang form ng koneksyon na gumagamit ng medium pressure para sa self-tightening. Ang sealing ring nito ay naka-install sa inner cone at nasa isang tiyak na anggulo na ang gilid ay nakaharap sa medium. Ang presyon ng daluyan ay ipinadala sa panloob na kono at pagkatapos ay sa sealing ring. Sa kono na may isang tiyak na anggulo, dalawang puwersa ng sangkap ang nabuo, ang isa ay may Ang gitnang linya ng katawan ng balbula ay kahanay sa labas, at ang isa ay pinindot laban sa panloob na dingding ng katawan ng balbula. Ang huling bahagi ay ang self-tightening force. Kung mas malaki ang katamtamang presyon, mas malaki ang puwersang nagpapahigpit sa sarili. Samakatuwid, ang form ng koneksyon na ito ay angkop para sa mga high-pressure valve. Kung ikukumpara sa koneksyon ng flange, nakakatipid ito ng maraming materyal at lakas-tao, ngunit nangangailangan din ito ng isang tiyak na puwersa ng pre-tightening upang maging maaasahan kapag ang presyon sa balbula ay hindi mataas.

Ang mga balbula na ginawa gamit ang prinsipyo ng self-tightening ay karaniwang mga high-pressure valve. Mayroong maraming mga uri ng koneksyon sa balbula. Halimbawa, ang ilang maliliit na balbula na hindi kailangang alisin ay hinangin sa tubo; ang ilang mga di-metal na balbula ay konektado sa pamamagitan ng mga socket, at iba pa. Ang mga gumagamit ng balbula ay dapat tratuhin alinsunod sa sitwasyon ni Gu Xiu.
