[Science Post] Pagsusuri ng mga pakinabang at disadvantages ng limang pangunahing balbula, maaaring hindi mo alam lahat ng mga ito (bahagi 1)!

Limang uri ng mga balbula

Mga kalamangan at kahinaan

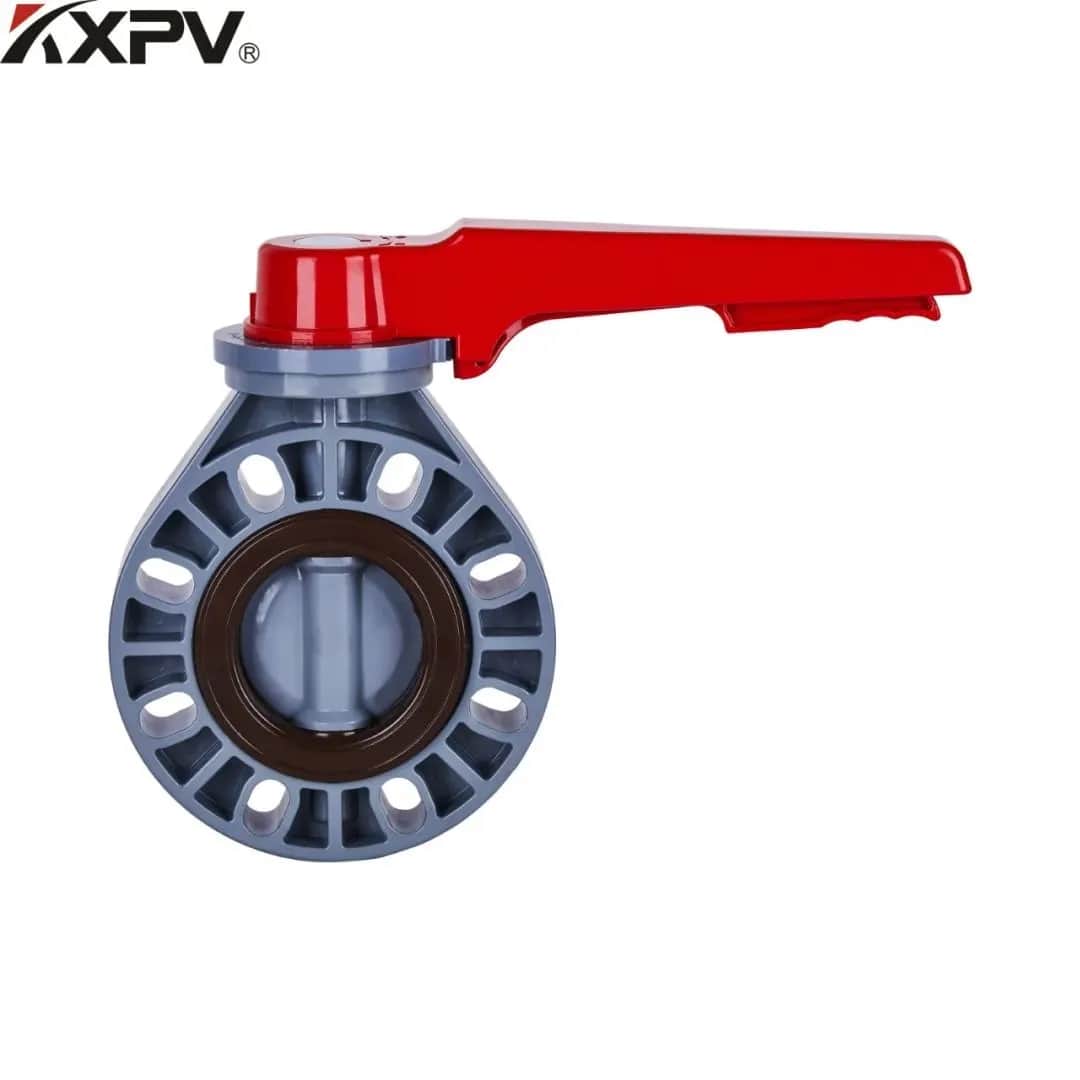

Ang butterfly valve ay isang balbula na gumagamit ng disc-type na opening at closing member upang gumanti nang humigit-kumulang 90° upang buksan, isara at ayusin ang fluid channel.

kalamangan:

①Simpleng istraktura, maliit na sukat, magaan ang timbang, mas kaunting mga consumable, angkop para sa malalaking diameter na mga balbula;

②Mabilis na pagbubukas at pagsasara, maliit na resistensya ng daloy;

③Maaari itong gamitin para sa media na may mga suspendido na solid particle, at maaari rin itong gamitin para sa powder at granular media depende sa lakas ng sealing surface. Maaari itong ilapat sa dalawang-daan na pagbubukas at pagsasara at pagsasaayos ng mga pipeline ng bentilasyon at pag-alis ng alikabok, at malawakang ginagamit sa mga pipeline ng gas at mga channel ng tubig sa metalurhiya, magaan na industriya, electric power, at petrochemical system.

Mga disadvantages:

① Dahil sa limitasyon ng istraktura ng butterfly valve at ang sealing material, hindi ito angkop na gamitin sa high temperature at high pressure pipeline system.

②Ang pagganap ng sealing ay mas malala kaysa sa mga ball valve at stop valve, kaya ginagamit ito sa mga lugar kung saan ang mga kinakailangan sa sealing ay hindi masyadong mataas.

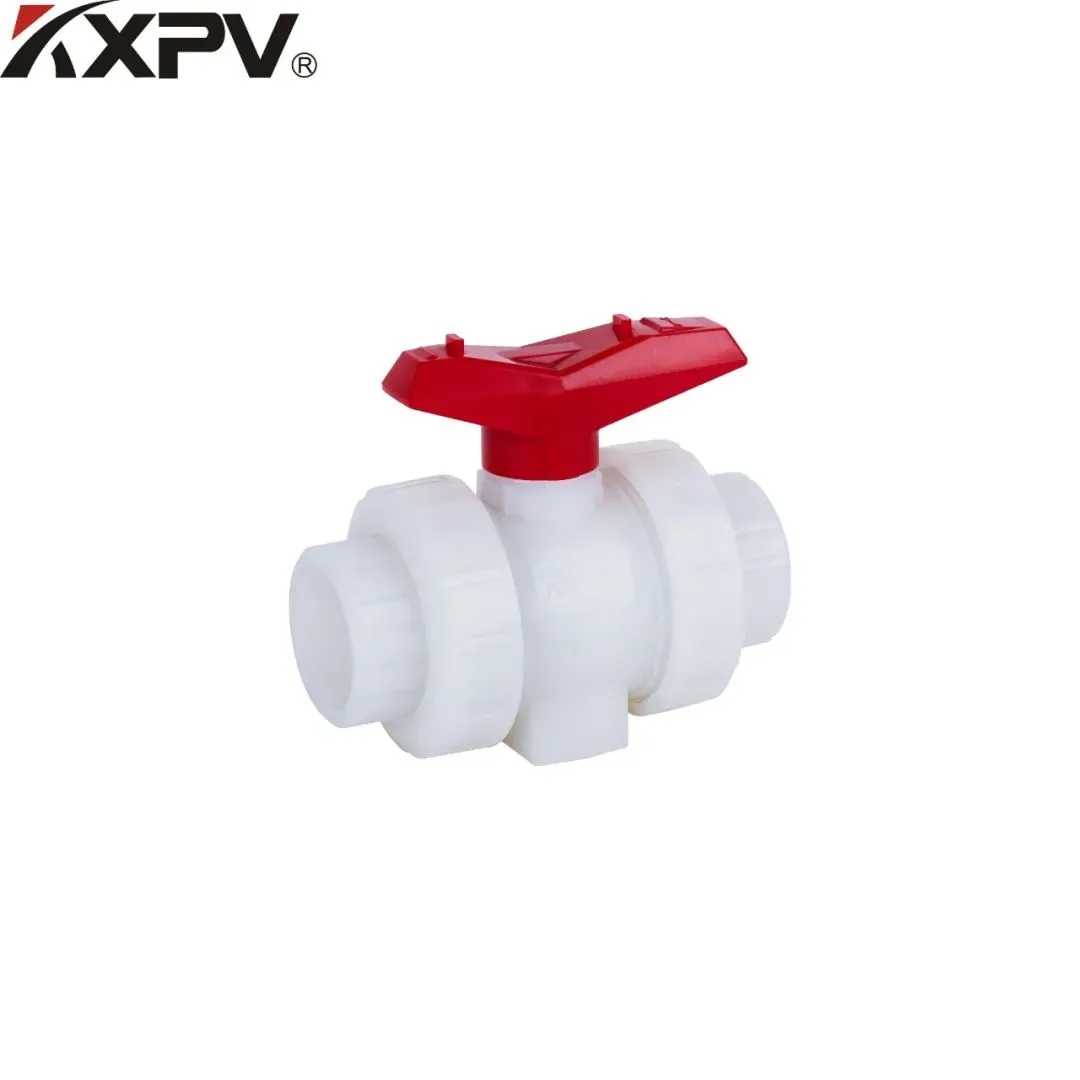

Ang balbula ng bola ay umunlad mula sa balbula ng plug. Ang pagbubukas at pagsasara ng bahagi nito ay isang globo, na gumagamit ng globo upang paikutin ng 90° sa paligid ng axis ng stem ng balbula upang makamit ang layunin ng pagbubukas at pagsasara. Ang balbula ng bola ay pangunahing ginagamit upang putulin, ipamahagi at baguhin ang direksyon ng daluyan ng daloy sa pipeline.

kalamangan:

①May pinakamababang paglaban sa daloy;

②Dahil hindi ito ma-stuck kapag nagtatrabaho (kapag walang lubricant), maaasahan itong magamit sa corrosive media at low boiling point na likido;

③Maaari itong ganap na selyuhan sa isang mas malaking hanay ng presyon at temperatura;

④ Ang mabilis na pagbubukas at pagsasara ay maaaring maisakatuparan, at ito ay angkop para sa sistema ng automation ng test bench. Kapag mabilis na binubuksan at isinasara ang balbula, walang shock sa operasyon;

⑤Ang spherical closure ay maaaring awtomatikong iposisyon sa boundary position;

⑥Ang working medium ay mapagkakatiwalaang selyado sa magkabilang panig;

⑦Kapag ganap na nakabukas at ganap na nakasara, ang sealing surface ng bola at ang valve seat ay nakahiwalay sa medium, kaya ang medium na dumadaan sa valve sa mataas na bilis ay hindi magiging sanhi ng erosion ng sealing surface;

⑧Compact na istraktura, magaan ang timbang, ang pinaka-makatwirang istraktura ng balbula na angkop para sa daluyan at mababang temperatura medium system;

⑨Ang katawan ng balbula ay simetriko, lalo na ang pangkalahatang istraktura, na makatiis sa stress mula sa pipeline nang maayos;

⑩Ang pansara na piraso ay maaaring makatiis sa mataas na pagkakaiba sa presyon kapag ito ay nakasara. Ito ang pinakaperpektong balbula para sa mga pipeline ng petrolyo at kemikal.

Mga disadvantages:

①Dahil ang pangunahing valve seat sealing ring material ng ball valve ay PTFE, ito ay inert sa halos lahat ng kemikal na substance, at may maliit na friction coefficient, stable na performance, hindi madaling matanda, malawak na temperatura application range at mahusay na sealing performance Ang mga komprehensibong katangian. Gayunpaman, ang mga pisikal na katangian ng PTFE, kabilang ang mataas na koepisyent ng pagpapalawak, sensitivity sa malamig na daloy at mahinang thermal conductivity, ay nangangailangan ng disenyo ng mga valve seat seal upang tumuon sa mga katangiang ito. Samakatuwid, kapag ang materyal ng sealing ay nagiging matigas, ang pagiging maaasahan ng selyo ay may kapansanan. Bukod dito, ang PTFE ay may mababang rating ng paglaban sa temperatura at magagamit lamang sa mas mababa sa 180°C. Sa itaas ng temperatura na ito, ang sealing material ay masisira. Sa kaso ng pangmatagalang paggamit, ito ay karaniwang gagamitin lamang sa 120°C.

② Ang pagganap ng pagsasaayos nito ay mas malala kaysa sa stop valve, lalo na ang pneumatic valve (o electric valve).

Ipinakilala namin ang mga pakinabang at disadvantage ng dalawang balbula sa itaas, at ang susunod na isyu ay magiging mas kapana-panabik.
