Mga paraan ng pagsubok sa presyon para sa mga globe valve, ball valve, butterfly valve, diaphragm valve, at check valve

Sa ilalim ng normal na mga kalagayan, ang mga balbula sa industriya ay hindi sumasailalim sa isang pagsubok sa lakas habang ginagamit, ngunit ang katawan ng balbula at bonnet o ang katawan ng balbula at bonnet na nasira ng kaagnasan ay dapat na sumailalim sa isang pagsubok sa lakas pagkatapos ng pagkumpuni. Para sa mga safety valve, ang pare-parehong presyon at return pressure at iba pang mga pagsubok ay dapat sumunod sa mga detalye at nauugnay na mga regulasyon. Ang pagsusuri sa lakas ng balbula at pagsubok sa pagse-seal ng balbula ay dapat gawin sa bench ng pagsubok sa hydraulic ng balbula bago i-install ang balbula. Ang mga low-pressure valve ay dapat na masuri sa lugar ng 20%, kung sila ay hindi kwalipikado, 100% ay dapat suriin; ang mga daluyan at mataas na presyon ng mga balbula ay dapat na 100% na naka-check. Ang karaniwang ginagamit na media para sa pagsusuri sa presyon ng balbula ay kinabibilangan ng tubig, langis, hangin, singaw, nitrogen, atbp. Ang mga pamamaraan ng pagsubok sa presyon para sa iba't ibang mga balbula sa industriya kabilang ang mga pneumatic valve ay ang mga sumusunod:

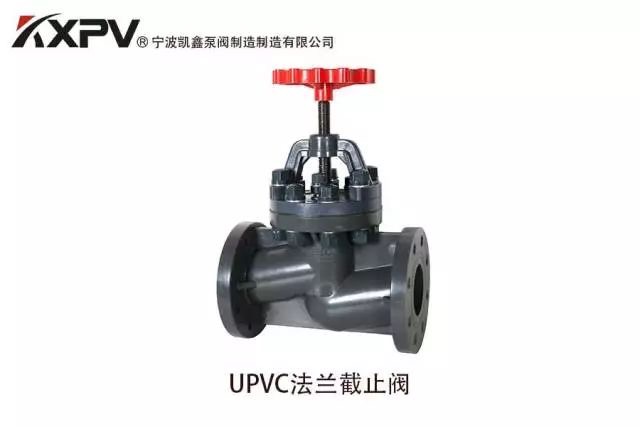

1. Paraan ng pagsubok ng presyon ng stop valve

Para sa pagsubok ng lakas ng shut-off na balbula, ang naka-assemble na balbula ay karaniwang inilalagay sa isang frame ng pagsubok sa presyon, ang disc ng balbula ay binuksan, ang daluyan ay iniksyon sa tinukoy na halaga, at ang katawan ng balbula at takip ng balbula ay sinusuri para sa pawis at pagtagas. Ang pagsubok ng lakas ay maaari ding isagawa sa isang piraso. Ang tightness test ay para lamang sa mga shut-off valve. Sa panahon ng pagsubok, ang balbula stem ng shut-off valve ay nasa isang vertical na estado, ang balbula flap ay binuksan, at ang daluyan ay ipinakilala mula sa ilalim na dulo ng balbula flap sa tinukoy na halaga, at ang packing at gasket ay nasuri; pagkatapos maipasa ang pagsubok, ang balbula flap ay sarado, at ang kabilang dulo ay binuksan upang suriin kung may tagas. Kung ang parehong mga pagsubok sa lakas ng balbula at higpit ay gagawin, ang pagsubok ng lakas ay maaaring gawin muna, at pagkatapos ay ang presyon ay nabawasan sa tinukoy na halaga ng pagsubok ng higpit, at ang pag-iimpake at mga gasket ay nasuri; pagkatapos ay ang balbula flap ay sarado at ang outlet dulo ay binuksan upang suriin kung ang sealing ibabaw ay tumutulo.

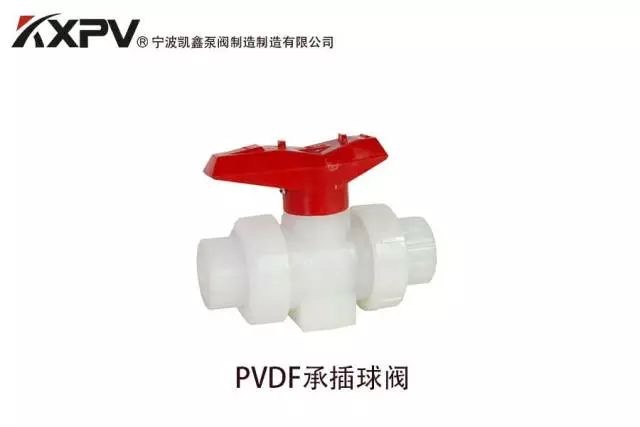

2. Paraan ng pagsubok ng presyon ng balbula ng bola

Ang pagsubok ng lakas ng pneumatic ball valve ay dapat isagawa nang nakabukas ang kalahati ng bola.
① Floating ball valve tightness test: ilagay ang balbula sa kalahating bukas na estado, ipasok ang test medium sa isang dulo, at isara ang kabilang dulo; paikutin ang bola ng ilang beses, buksan ang saradong dulo kapag ang balbula ay nasa saradong estado, at suriin ang pag-iimpake at gasket sa parehong oras Ang pagganap ng sealing ng lugar, dapat na walang pagtagas. Pagkatapos ay ipakilala ang test medium mula sa kabilang dulo at ulitin ang pagsubok sa itaas.
②Fixed ball valve tightness test: bago ang test, paikutin ang sphere nang walang load nang ilang beses, ang fixed ball valve ay nasa closed state, at ang test medium ay ipinakilala mula sa isang dulo hanggang sa tinukoy na halaga; gamitin ang pressure gauge para suriin ang sealing performance ng lead-in end, gamitin Ang katumpakan ng pressure gauge ay 0.5 hanggang 1, at ang range ay 1.6 beses ang test pressure. Sa loob ng tinukoy na oras, kung walang depressurization phenomenon, ito ay kwalipikado; pagkatapos ay ipakilala ang test medium mula sa kabilang dulo, at ulitin ang pagsubok sa itaas. Pagkatapos, ilagay ang balbula sa kalahating bukas na estado, na ang magkabilang dulo ay sarado, at ang panloob na lukab ay puno ng daluyan. Suriin ang packing at gasket sa ilalim ng presyon ng pagsubok, at dapat walang pagtagas.
③Ang three-way ball valve ay dapat masuri para sa higpit sa bawat posisyon.

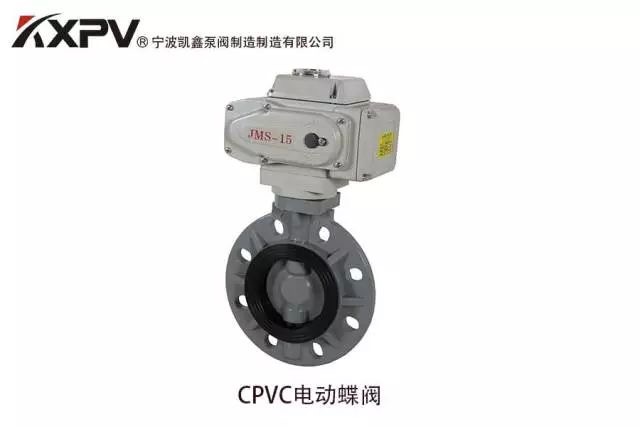

3. Pamamaraan ng pagsubok ng presyon ng balbula ng butterfly

Ang pagsubok ng lakas ng pneumatic butterfly valve ay kapareho ng sa globe valve. Ang sealing performance test ng butterfly valve ay dapat ipakilala ang test medium mula sa dulo ng medium flow, ang butterfly plate ay dapat buksan, ang kabilang dulo ay dapat sarado, at ang presyon ay dapat na injected sa tinukoy na halaga; pagkatapos suriin ang packing at iba pang mga seal para sa walang butas na tumutulo, isara ang butterfly plate, buksan ang kabilang dulo, at suriin ang butterfly Walang pagtagas sa plate seal ay kwalipikado. Ang butterfly valve na ginamit upang ayusin ang daloy ay hindi maaaring masuri para sa pagganap ng sealing.

4. Paraan ng pagsubok ng presyon ng balbula ng diaphragm

Sa pagsubok ng lakas ng balbula ng diaphragm, ipakilala ang medium mula sa magkabilang dulo, buksan ang flap ng balbula, at isara ang kabilang dulo. Matapos tumaas ang presyon ng pagsubok sa tinukoy na halaga, kwalipikado itong makita kung ang katawan ng balbula at takip ng balbula ay walang pagtagas. Pagkatapos ay bawasan ang presyon sa presyon ng pagsubok ng paninikip, isara ang balbula flap, at buksan ang kabilang dulo para sa inspeksyon. Walang pagtagas na itinuturing na kwalipikado.

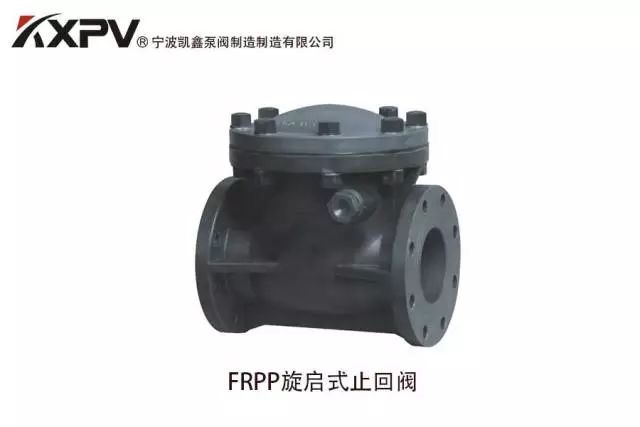

5. Paraan ng pagsubok ng presyon ng check valve

Suriin ang estado ng pagsubok ng balbula: ang axis ng check valve disc ay nasa posisyong patayo sa pahalang; ang swing check valve channel axis at ang disc axis ay nasa posisyon na humigit-kumulang parallel sa pahalang na linya.
Sa pagsubok ng lakas, ang medium ng pagsubok ay ipinakilala mula sa dulo ng pumapasok hanggang sa tinukoy na halaga, at ang kabilang dulo ay sarado. Kwalipikado ito kung walang pagtagas sa valve body at bonnet.
Ang pagsubok ng higpit ay nagpapakilala sa medium ng pagsubok mula sa dulo ng labasan, at sinusuri ang ibabaw ng sealing sa dulo ng pumapasok. Kwalipikado ito kung walang pagtagas sa packing at gasket.
