[Science Stickers] Working Principle at Structural Principle ng Butterfly Valve-Kaixin Pipeline Technologies Co., Ltd.

Ang pagbubukas at pagsasara ng bahagi ng butterfly valve (Butterfly Valve) ay isang butterfly plate, na hinihimok ng valve stem at umiikot ng 90° sa paligid ng sarili nitong axis sa valve body upang makamit ang layunin ng pagbubukas at pagsasara o pagsasaayos. Ito ay pangunahing ginagamit upang putulin ang daluyan sa pipeline, na may simpleng istraktura, nababaluktot na operasyon, mabilis na paglipat, maliit na sukat, maikling istraktura, maliit na pagtutol, magaan ang timbang at iba pang mga katangian.

1. Ito ay maginhawa at mabilis na buksan at isara, makatipid sa paggawa, mababa ang resistensya ng likido, at maaaring maoperahan nang madalas.

2. Simpleng istraktura, maliit na sukat, maikling haba ng istraktura, maliit na sukat, magaan ang timbang, na angkop para sa malalaking kalibre na mga balbula.

3. Maaaring dalhin ang putik, at ang akumulasyon ng likido sa bibig ng tubo ay pinakamaliit.

4. Sa ilalim ng mababang presyon, maaaring makamit ang mahusay na sealing.

5. Magandang pagganap ng pagsasaayos.

6. Kapag ang channel ng upuan ng balbula ay ganap na nakabukas, ang epektibong lugar ng daloy ay mas malaki at ang fluid resistance ay mas maliit.

7. Ang pagbubukas at pagsasara ng sandali ay maliit, dahil ang mga disc sa magkabilang panig ng umiikot na baras ay karaniwang pareho sa ilalim ng pagkilos ng daluyan, at ang direksyon ng metalikang kuwintas ay kabaligtaran, kaya ang pagbubukas at pagsasara ay labor-saving.

8. Ang pang-ibabaw na materyal ng sealing ay karaniwang goma o plastik, kaya maganda ang pagganap ng mababang presyon ng sealing.

9. Madaling i-install.

10. Ang operasyon ay flexible at labor-saving, at maaaring mapili ang manual, electric, pneumatic, at hydraulic mode.

Prinsipyo ng istraktura ng balbula ng butterfly

Ang butterfly valve ay karaniwang mas mababa sa 90° mula sa ganap na bukas hanggang sa ganap na sarado. Ang butterfly valve at ang butterfly stem ay walang self-locking ability. Para sa pagpoposisyon ng butterfly plate, dapat na mai-install ang isang worm gear reducer sa valve stem. Ang paggamit ng isang worm gear reducer ay hindi lamang maaaring gawin ang butterfly plate na self-locking at ihinto ang butterfly plate sa anumang posisyon, ngunit mapabuti din ang operating performance ng balbula. Mga tampok ng Industrial butterfly valve: mataas na temperatura na resistensya, mataas na naaangkop na hanay ng presyon, malaking nominal na diameter ng balbula, ang katawan ng balbula ay gawa sa carbon steel, at ang sealing ring ng valve plate ay gumagamit ng metal na singsing sa halip na isang singsing na goma. Ang malaking high temperature butterfly valve ay gawa sa steel plate welding, at pangunahing ginagamit para sa mga flue duct at gas pipe ng high temperature media.

1. Ang butterfly valve ay may mga katangian ng simpleng istraktura, maliit na sukat, magaan ang timbang, mababang pagkonsumo ng materyal, maliit na sukat ng pag-install, mabilis na paglipat, 90° reciprocating rotation, at maliit na torque sa pagmamaneho. Ito ay ginagamit upang putulin, kumonekta, at ayusin ang medium sa pipeline. Mayroon itong mahusay na mga katangian ng kontrol ng likido at pagganap ng malapit na sealing.

2. Ang butterfly valve ay maaaring maghatid ng putik, at ang akumulasyon ng likido sa bibig ng tubo ay pinakamaliit. Sa ilalim ng mababang presyon, maaaring makamit ang mahusay na sealing. Magandang pagganap ng pagsasaayos.

3. Ang naka-streamline na disenyo ng butterfly plate ay ginagawang maliit ang pagkawala ng resistensya ng likido, na maaaring ilarawan bilang isang produktong nakakatipid sa enerhiya.

4. Ang balbula stem ay isang through-rod na istraktura, pagkatapos ng pagsusubo at tempering, ito ay may mahusay na komprehensibong mekanikal na mga katangian, kaagnasan paglaban at scratch resistance. Kapag ang butterfly valve ay binuksan at isinara, ang valve stem ay umiikot lamang at hindi gumagalaw pataas at pababa, ang packing ng valve stem ay hindi madaling masira, at ang sealing ay maaasahan. Ito ay naayos gamit ang butterfly plate cone pin, at ang pinahabang dulo ay idinisenyo upang maiwasang masira ang balbula upang maiwasan ang pagputok ng balbula kapag ang koneksyon sa pagitan ng balbula at butterfly plate ay aksidenteng nasira.

5. Kasama sa mga paraan ng koneksyon ang flange connection, butt-welding connection, butt-welding connection at lug butt-clamping connection.

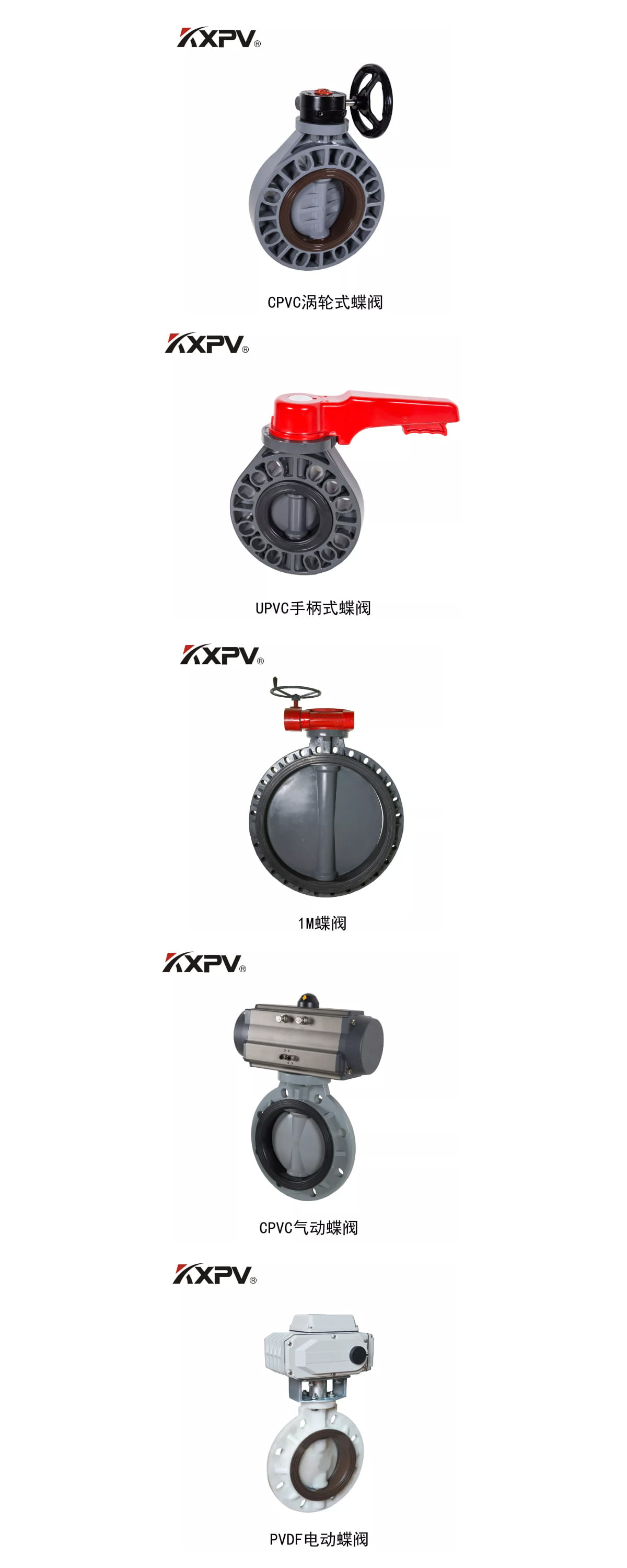

Ipakita ang Mga Produkto
