Ang Diaphragm Valve (Diaphragm Valve) ay gumagamit ng diaphragm bilang pagbubukas at pagsasara ng miyembro upang isara ang daanan ng daloy, putulin ang likido, at paghiwalayin ang panloob na lukab ng katawan ng balbula mula sa panloob na lukab ng takip ng balbula. Ito ay isang espesyal na anyo ng shut-off valve. Ang pagbubukas at pagsasara ng bahagi nito ay isang dayapragm na gawa sa malambot na materyal, na naghihiwalay sa panloob na lukab ng katawan ng balbula mula sa panloob na lukab ng bonnet at sa mga bahagi ng pagmamaneho. Ngayon ay malawakang ginagamit ito sa iba't ibang larangan. Kasama sa mga karaniwang ginagamit na diaphragm valve ang mga diaphragm valve na may linya ng goma, fluorine-lined diaphragm valve, unline na diaphragm valve, at plastic na diaphragm valve.

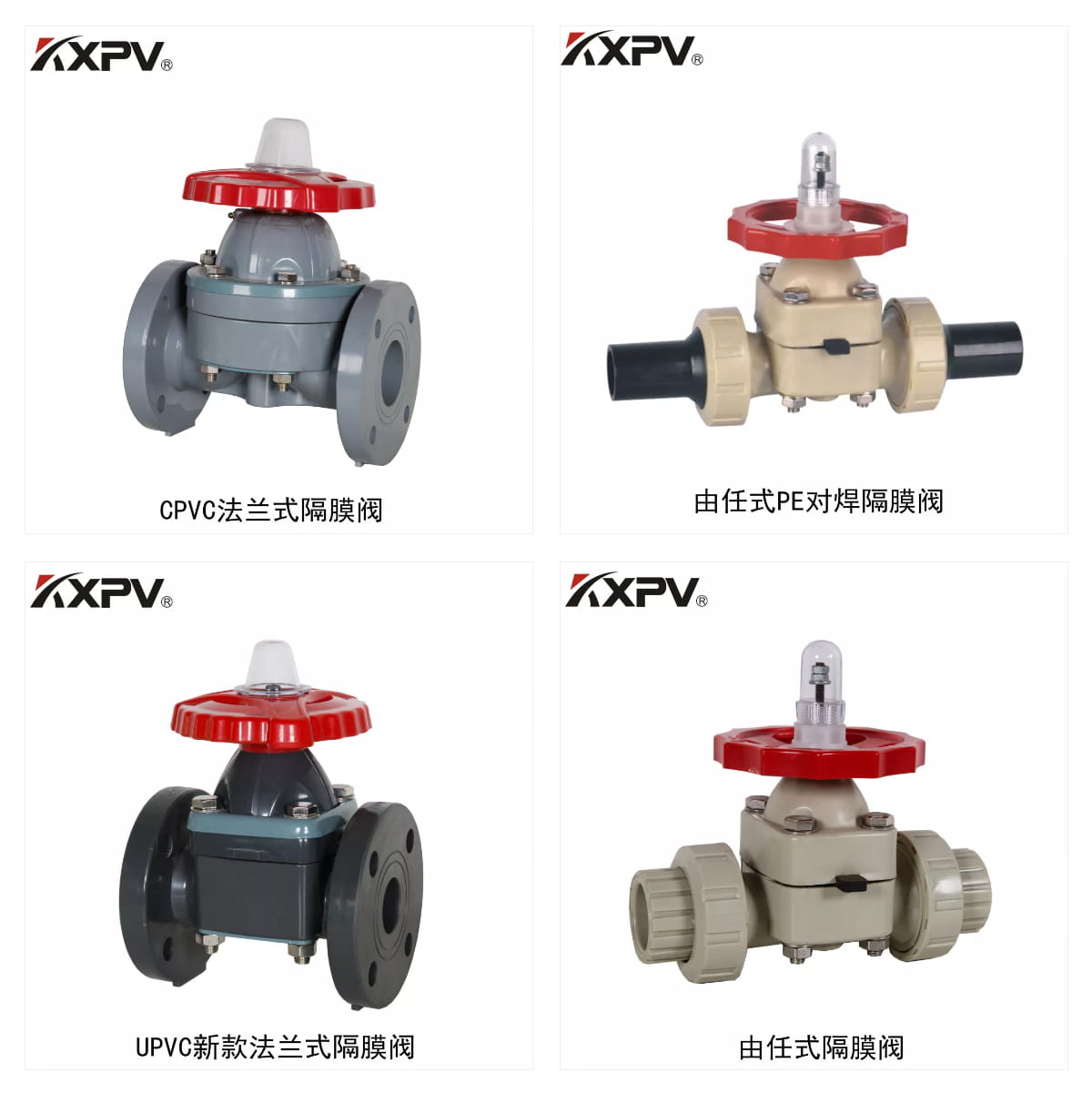

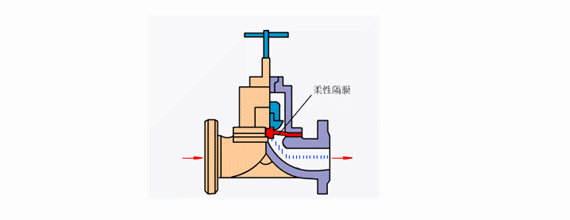

Ang prinsipyo ng pagtatrabaho ng diaphragm valve (larawan)

Ang diaphragm valve ay nilagyan ng flexible diaphragm o pinagsamang diaphragm sa valve body at bonnet, at ang pagsasara nito ay isang compression device na konektado sa diaphragm. Ang upuan ng balbula ay maaaring hugis-weir, o maaari itong maging isang pipe wall na dumadaan sa daloy ng channel. Ang bentahe ng diaphragm valve ay ang mekanismo ng pagpapatakbo nito ay nakahiwalay sa medium passage, na hindi lamang tinitiyak ang kadalisayan ng working medium, ngunit pinipigilan din ang posibilidad ng medium sa pipeline na maapektuhan ang gumaganang bahagi ng operating mechanism. Bilang karagdagan, hindi na kailangang gumamit ng anumang anyo ng hiwalay na seal sa valve stem, maliban kung ito ay ginagamit bilang pasilidad ng kaligtasan sa kontrol ng mapanganib na media.

Sa diaphragm valve, dahil ang gumaganang medium ay nakikipag-ugnayan lamang sa diaphragm at ang valve body, na parehong maaaring gumamit ng iba't ibang mga materyales, ang balbula ay perpektong makontrol ang iba't ibang mga gawain Medium, lalo na angkop para sa medium na may chemically corrosive o suspendido na mga particle.

Ang working temperature ng diaphragm valve ay kadalasang nililimitahan ng mga materyales na ginagamit sa diaphragm at valve body lining, at ang working temperature range nito ay humigit-kumulang -50～175℃. Ang diaphragm valve ay may simpleng istraktura, na binubuo lamang ng tatlong pangunahing bahagi: ang valve body, ang diaphragm at ang valve head assembly. Ang balbula ay madaling i-disassemble at ayusin, at ang pagpapalit ng diaphragm ay maaaring makumpleto sa site at sa maikling panahon.

Ang prinsipyo ng istraktura ng balbula ng diaphragm

Ang diaphragm valve ay isang espesyal na anyo ng shut-off valve. Ang pagbubukas at pagsasara ng bahagi nito ay isang dayapragm na gawa sa malambot na materyal, na naghihiwalay sa panloob na lukab ng katawan ng balbula mula sa panloob na lukab ng bonnet. bukas. Dahil sa limitasyon ng proseso ng lining ng katawan ng balbula at ang proseso ng pagmamanupaktura ng diaphragm, mahirap ang mas malaking lining ng katawan ng balbula at ang mas malaking proseso ng pagmamanupaktura ng diaphragm. Samakatuwid, ang diaphragm valve ay hindi angkop para sa mas malalaking diameter ng pipe, at karaniwang ginagamit para sa mga tubo na mas mababa sa DN200. Sa daan. Dahil sa limitasyon ng materyal ng diaphragm, ang diaphragm valve ay angkop para sa mababang presyon at mababang temperatura na mga okasyon. Karaniwang hindi lalampas sa 180°C. Dahil ang diaphragm valve ay may mahusay na anti-corrosion performance, ito ay karaniwang ginagamit sa kinakaing unti-unti na mga media device at pipelines. Dahil ang operating temperatura ng diaphragm valve ay limitado ng naaangkop na medium ng diaphragm valve body lining material at diaphragm material.

1. Pinapalitan ng diaphragm valve ang valve core assembly ng corrosion-resistant lining body at corrosion-resistant diaphragm, at ginagamit ang paggalaw ng diaphragm upang ayusin. Ang valve body ng diaphragm valve ay gawa sa cast iron, cast steel, o cast stainless steel, at nilagyan ng iba't ibang corrosion-resistant o wear-resistant na materyales, diaphragm material na goma at polytetrafluoroethylene. Ang lining diaphragm ay may malakas na corrosion resistance at angkop para sa pagsasaayos ng malakas na corrosive media tulad ng strong acid at strong alkali.

2. Ang istraktura ng diaphragm valve ay simple, ang fluid resistance ay maliit, at ang daloy ng kapasidad ay mas malaki kaysa sa iba pang mga uri ng valves ng parehong detalye; walang pagtagas, at maaari itong gamitin para sa mataas na lagkit at suspendido na particulate media. ayusin. Inihihiwalay ng diaphragm ang daluyan mula sa itaas na lukab ng tangkay ng balbula, kaya walang daluyan ng pag-iimpake at walang pagtagas. Gayunpaman, dahil sa limitasyon ng diaphragm at lining na materyales, ang pressure resistance at temperature resistance ay mahina, at ito ay karaniwang angkop lamang para sa nominal pressure na 1.6MPa at mas mababa sa 150°C.

3. Ang katangian ng daloy ng balbula ng diaphragm ay malapit sa katangian ng mabilis na pagbubukas. Ito ay tinatayang linear bago ang 60% ng stroke, at ang daloy ng rate pagkatapos ng 60% ay hindi gaanong nagbabago. Ang mga pneumatic diaphragm valve ay maaari ding nilagyan ng mga signal ng feedback, mga limiter at positioner upang matugunan ang mga pangangailangan ng awtomatikong kontrol, kontrol ng programa o pagsasaayos ng daloy. Ang feedback signal ng pneumatic diaphragm valve ay gumagamit ng non-contact sensing technology. Ang produkto ay gumagamit ng isang uri ng lamad na propulsion cylinder sa halip na isang piston cylinder, inaalis ang kawalan ng madaling pinsala sa piston ring, na nagiging sanhi ng pagtagas at hindi maitulak ang balbula upang buksan at isara. Kapag nabigo ang pinagmumulan ng hangin, maaari pa ring patakbuhin ang handwheel upang buksan at isara ang balbula.

4. Ang prinsipyo ng sealing ng diaphragm valve ay para pigilan ang daanan sa pagitan ng diaphragm o ang diaphragm assembly at ang weir-type lining valve body o ang straight-through lining valve body sa pamamagitan ng pababang paggalaw ng operating mechanism Ang mga phase ay mahigpit na selyado upang gawin itong selyado. Ang tiyak na presyon ng selyo ay nakakamit sa pamamagitan ng pababang presyon ng pagsasara ng miyembro. Dahil ang katawan ng balbula ay maaaring may linya na may iba't ibang malambot na materyales, tulad ng goma o polytetrafluoroethylene, atbp.; the diaphragm is also made of soft materials, such as rubber or synthetic rubber lined polytetrafluoroethylene, so it can be achieved with a smaller sealing force Completely sealed.

5. Ang diaphragm valve ay may tatlong pangunahing bahagi lamang: valve body, diaphragm at bonet assembly. Ang dayapragm ay naghihiwalay sa inner cavity ng lower valve body mula sa inner cavity ng upper valve cover, upang ang valve stem, valve stem nut, valve clack, pneumatic control mechanism, electric control mechanism at iba pang mga bahagi na matatagpuan sa itaas ng diaphragm ay hindi nakakaugnay sa medium, at walang medium na nabuo. Ang panlabas na pagtagas ay nakakatipid sa sealing structure ng stuffing box.

6. Ang mga diaphragm valve ay maaaring nahahati sa anim na uri ayon sa kanilang istraktura: uri ng bahay, uri ng direktang daloy, uri ng cut-off, uri ng straight-through, uri ng gate at uri ng tamang anggulo; ang uri ng koneksyon ay karaniwang flange Koneksyon: Ayon sa mode ng pagmamaneho, maaari itong nahahati sa tatlong uri: manual, electric at pneumatic, kung saan ang pneumatic driving ay nahahati sa tatlong uri: normally open, normally closed at reciprocating.
