【Mga sikat na sticker ng agham】Ang prinsipyo ng pagtatrabaho at prinsipyo ng istraktura ng stop valve

Ang mga bahagi ng pagbubukas at pagsasara ng Globe Valve ay mga disc na hugis plug na may patag o conical na ibabaw sa seal. Ang mga disc ay gumagalaw nang linear sa gitnang linya ng upuan ng balbula upang makamit ang pagbubukas at pagsasara. Pangunahing ginagamit ang mga ito upang putulin ang daluyan sa pipeline. , Simpleng istraktura, madaling pag-install, maginhawang operasyon, makinis na daanan, maliit na paglaban sa daloy, simpleng istraktura at iba pa.

Ang prinsipyo ng pagtatrabaho ng balbula ng globo

A. Proseso ng pagbubukas

1 Sa saradong posisyon, ang katawan ng balbula ay pinindot laban sa upuan ng balbula ng mekanikal na presyon ng tangkay ng balbula.

2 Kapag ang handwheel ay naka-counterclockwise, ang valve stem ay gumagalaw sa kabaligtaran na direksyon, at ang angular plane sa ibaba ay nagiging sanhi ng paghiwalay ng bola mula sa valve seat.

3 Ang valve stem ay patuloy na umaangat at nakikipag-ugnayan sa guide pin sa spiral groove ng valve stem, upang ang bola ay magsimulang umikot nang walang friction.

4 Hanggang sa maabot nito ang ganap na bukas na posisyon, ang balbula stem ay itataas sa limitasyon na posisyon, at ang bola ay umiikot sa ganap na bukas na posisyon.

B. Proseso ng pagsasara

1 Kapag ito ay sarado, paikutin ang handwheel clockwise, ang valve stem ay nagsisimulang bumaba at ang bola ay umalis sa valve seat at nagsimulang umikot.

2 Patuloy na paikutin ang hand wheel, ang balbula stem ay inaaksyunan ng guide pin na naka-embed sa itaas na spiral groove, upang ang valve stem at ang gate ay umiikot nang 90° sa parehong oras.

3 Kapag malapit na itong magsara, ang katawan ng gate ay umiikot nang 90° nang walang kontak sa upuan ng balbula.

4 Sa huling ilang pag-ikot ng handwheel, ang angular na eroplano sa ibaba ng valve stem ay mekanikal na humihiwa at pinindot ang bola, na ginagawa itong mahigpit na nakadikit sa valve seat upang makamit ang kumpletong selyo.

Prinsipyo ng istraktura ng balbula ng globo

Ang shut-off valve ay isang balbula na ang pagsasara ng bahagi (disc) ay gumagalaw sa gitnang linya ng upuan ng balbula. Ayon sa form na ito ng paggalaw ng valve disc, ang pagbabago ng valve seat port ay proporsyonal sa valve disc stroke. Dahil ang pagbubukas o pagsasara ng stroke ng balbula stem ng ganitong uri ng balbula ay medyo maikli, at ito ay may isang napaka-maaasahang cut-off function, at dahil ang pagbabago ng valve seat port ay nasa direktang proporsyon sa stroke ng balbula disc, ito ay napaka-angkop para sa pagsasaayos ng daloy. Samakatuwid, ang ganitong uri ng balbula ay napaka-angkop para sa paggamit bilang isang shut-off o pagsasaayos at throttling.

1. Walang alitan kapag binubuksan at isinasara. Ang function na ito ay ganap na nilulutas ang problema ng tradisyonal na mga balbula na nakakaapekto sa sealing dahil sa mutual friction sa pagitan ng mga sealing surface.

2. Top-mount na istraktura. Ang mga valve na naka-install sa pipeline ay maaaring direktang suriin at ayusin online, na maaaring epektibong mabawasan ang pagsara ng device at mabawasan ang mga gastos.

3. Single valve seat na disenyo. Tinatanggal ang problema na ang daluyan sa cavity ng balbula ay nakakaapekto sa kaligtasan ng paggamit dahil sa abnormal na pagtaas ng presyon.

4. Mababang disenyo ng metalikang kuwintas. Ang balbula stem na may espesyal na disenyo ng istraktura ay madaling mabuksan at sarado na may maliit na hawakan lamang.

5. Wedge-shaped sealing structure. Ang balbula ay umaasa sa mekanikal na puwersa na ibinibigay ng balbula stem upang pindutin ang ball wedge papunta sa upuan ng balbula upang i-seal, upang ang sealing performance ng balbula ay hindi maapektuhan ng pagbabago ng pipeline pressure, at ang sealing performance ay maaasahang ginagarantiyahan sa ilalim ng iba't ibang mga kondisyon sa pagtatrabaho.

6. Self-cleaning na istraktura ng sealing surface. Kapag tumagilid ang bola mula sa upuan ng balbula, ang likido sa pipeline ay dumadaan sa ibabaw ng sealing ng bola sa 360° na pare-pareho, na hindi lamang inaalis ang lokal na paghuhugas ng upuan ng balbula ng high-speed fluid, ngunit hinuhugasan din ang akumulasyon sa ibabaw ng sealing upang makamit ang layunin ng paglilinis sa sarili .

7. Ang balbula stem para sa pagbubukas at pagsasara ng diameter ng balbula sa ibaba ng DN50 ay gawa sa lahat ng plastic, at sa itaas ng DN65 ay gawa sa plastic-clad steel na materyal, at ang lahat ng mga bahagi ng daloy ay gawa sa plastic na materyal na may mataas na anti-corrosion performance.

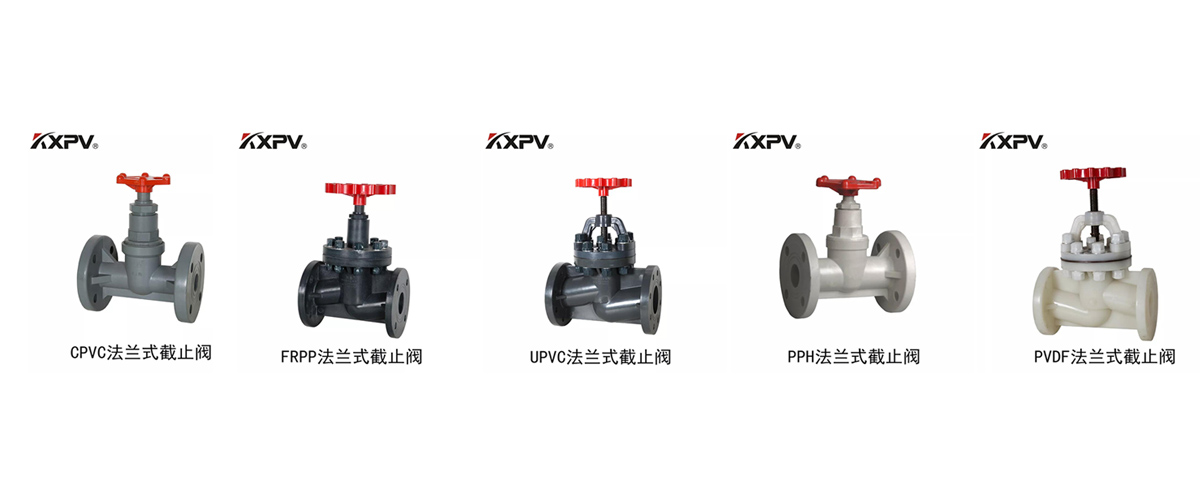

8. Ang materyal ay corrosion-resistant na plastic (FRPP, CPVC, UPVC, PPH, PVDF)

Ipakita ang mga Produkto
