[Science Stickers] 3D Demonstration ng Check Valve Working Principle at Troubleshooting

Ang check valve ay tumutukoy sa isang balbula na ang pagbubukas at pagsasara ng mga bahagi ay mga pabilog na disc at umaasa sa sarili nitong timbang at katamtamang presyon upang makabuo ng mga aksyon upang harangan ang pabalik na daloy ng medium. Ito ay isang awtomatikong balbula, na kilala rin bilang check valve, one-way valve, return valve o isolation valve.

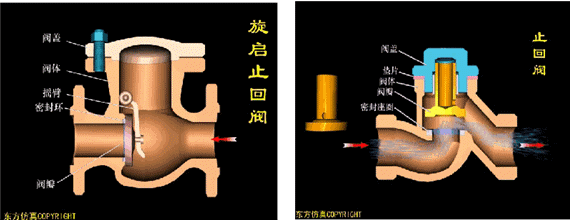

Prinsipyo ng pagtatrabaho ng check valve

Ang mga check valve ay maaaring nahahati sa swing check valves (umiikot ayon sa sentro ng grabidad) at lift check valves (gumagalaw kasama ang axis). Ang elevator check valve ay katulad ng istraktura sa shut-off valve, ngunit kulang ang valve stem na nagtutulak sa disc. Ang daluyan ay dumadaloy mula sa dulo ng pumapasok (ibabang bahagi) at umaagos palabas mula sa dulo ng labasan (sa itaas na bahagi). Kapag ang presyon ng pumapasok ay mas malaki kaysa sa kabuuan ng bigat ng disc at ang resistensya ng daloy nito, bubuksan ang balbula. Sa kabaligtaran, ang balbula ay sarado kapag ang daluyan ay dumadaloy pabalik. Ang swing check valve ay may disc na nakahilig at maaaring umikot sa paligid ng axis, at ang prinsipyo ng paggana ay katulad ng sa lift check valve. Ang check valve ay kadalasang ginagamit bilang ibabang balbula ng pumping device upang pigilan ang backflow ng tubig. Tulad ng shut-off valve, makitid din ang pagdaan ng fluid sa elevator check valve, kaya mas malaki ang pressure drop sa elevator check valve kaysa sa swing check valve, at ang flow rate ng swing check valve ay pinaghihigpitan. Bihira. Ang kumbinasyon ng check valve at stop valve ay maaaring gumanap ng isang papel ng kaligtasan ng paghihiwalay. Ang kawalan ay ang paglaban ay malaki at ang pagganap ng sealing ay mahina kapag sarado.

Pag-troubleshoot ng check valve

Sirang disc

Ang dahilan ng disc breaking ay

Ang presyon ng medium bago at pagkatapos ng check valve ay malapit sa balanse at sila ay "see-saw" sa isa't isa. Ang valve disc ay madalas na hinahampas laban sa valve seat, at ang disc na gawa sa ilang malutong na materyales (tulad ng cast iron, brass, atbp.) ay nasira.

Ang paraan ng pag-iwas ay ang paggamit ng check valve na ang disc ay isang flexible na materyal.

Katamtamang backflow

Ang mga dahilan para sa backflow ng daluyan ay

①Nasira ang sealing surface; ②Maglagay ng mga dumi.

Ang pag-aayos ng sealing surface at paglilinis ng mga dumi ay maaaring maiwasan ang backflow.
