[Mga sikat na sticker ng agham] Pagsusuri ng mga pakinabang at disadvantages ng 5 valves

Pagsusuri ng 5 balbula Mga kalamangan at kahinaan

"Kilalanin ang inyong mga sarili at kilalanin ang isa't isa, hindi kayo maaaring lumaban magpakailanman" Ang premise ng tamang pagpili at paggamit ng mga balbula ay isang komprehensibo at tiyak na pag-unawa sa mga pakinabang at disadvantages ng bawat balbula mismo at ang mga pisikal na katangian (temperatura, presyon) ng medium na ginamit; mga katangian ng kemikal (kinakaing unti-unti); nauunawaan din Ang kalinisan ng medium (mayroon man o walang mga solidong particle o lagkit, atbp.), piliin ang naaangkop na produkto upang makuha ang pinakamahusay na pagganap nito at ang pinakamatipid na buhay ng serbisyo. Sa ibaba ay susuriin natin ang mga pakinabang at disadvantages ng mga sumusunod na balbula.

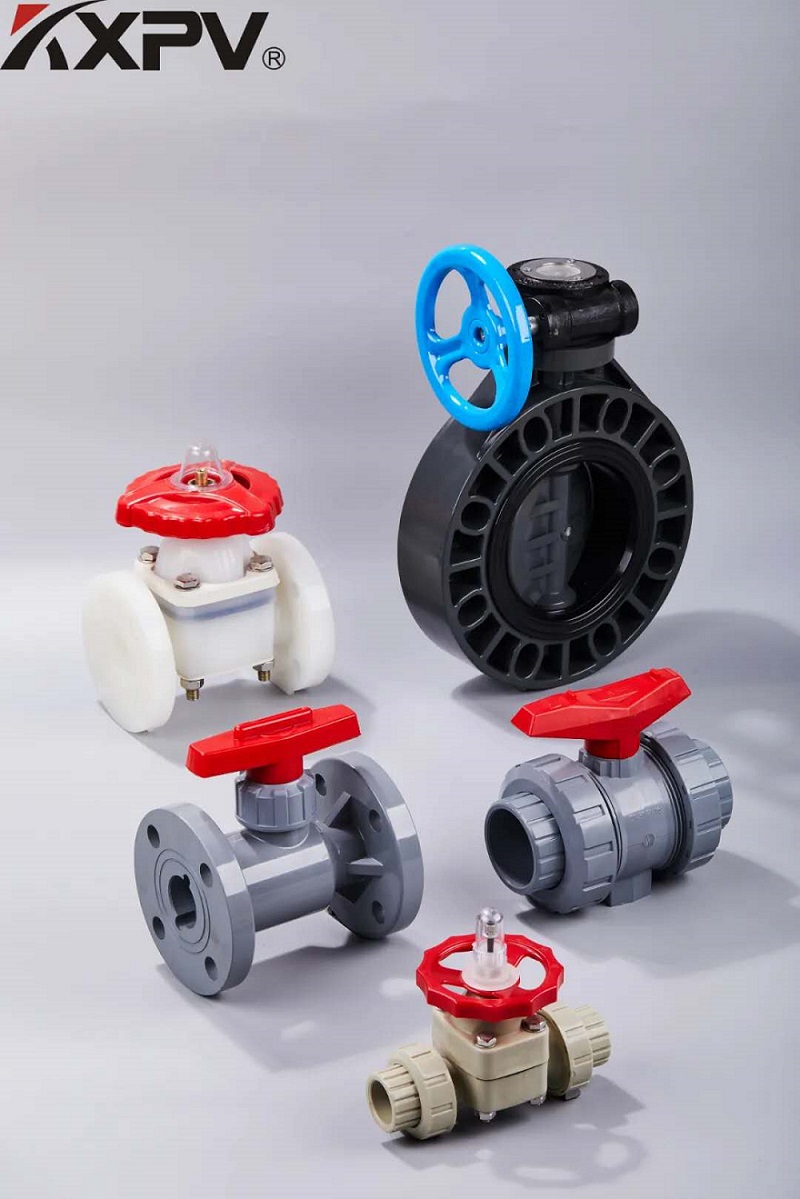

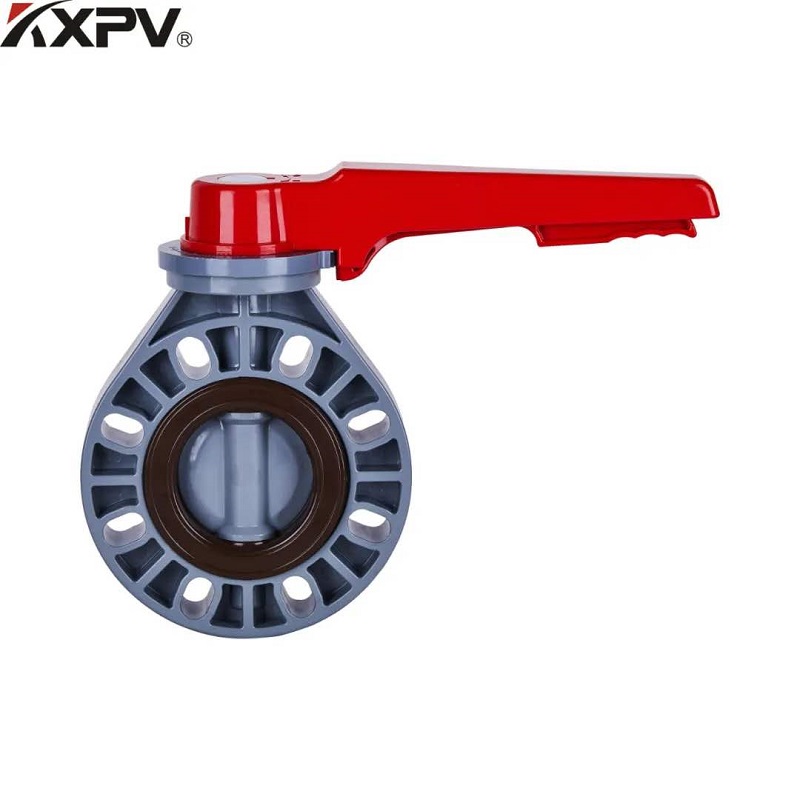

NO.1 butterfly valve

Ang butterfly valve ay isang balbula na gumagamit ng disc-type na opening at closing member upang gumanti sa paligid ng 90° upang buksan, isara, at ayusin ang fluid channel.

kalamangan:

①Simpleng istraktura, maliit na sukat, magaan ang timbang, nagtitipid ng mga consumable, na angkop para sa malalaking diameter na mga balbula;

② Mabilis na pagbubukas at pagsasara, maliit na resistensya ng daloy;

③ Maaari itong gamitin para sa media na may mga suspendido na solid particle, at maaari rin itong gamitin para sa powder at granular media ayon sa lakas ng sealing surface. Maaari itong magamit para sa bidirectional na pagbubukas at pagsasara at pagsasaayos ng mga pipeline ng bentilasyon at pag-alis ng alikabok, at malawakang ginagamit sa mga pipeline ng gas at mga channel ng tubig sa metalurhiya, magaan na industriya, electric power, at mga petrochemical system.

Mga disadvantages:

① Dahil sa mga limitasyon ng istraktura ng butterfly valve at mga materyales sa sealing, hindi ito angkop para sa mataas na temperatura at mataas na presyon ng mga piping system.

②Mahina ang pagganap ng sealing kumpara sa mga ball valve at globe valve, kaya ginagamit ito sa mga lugar kung saan hindi masyadong mataas ang mga kinakailangan sa sealing.

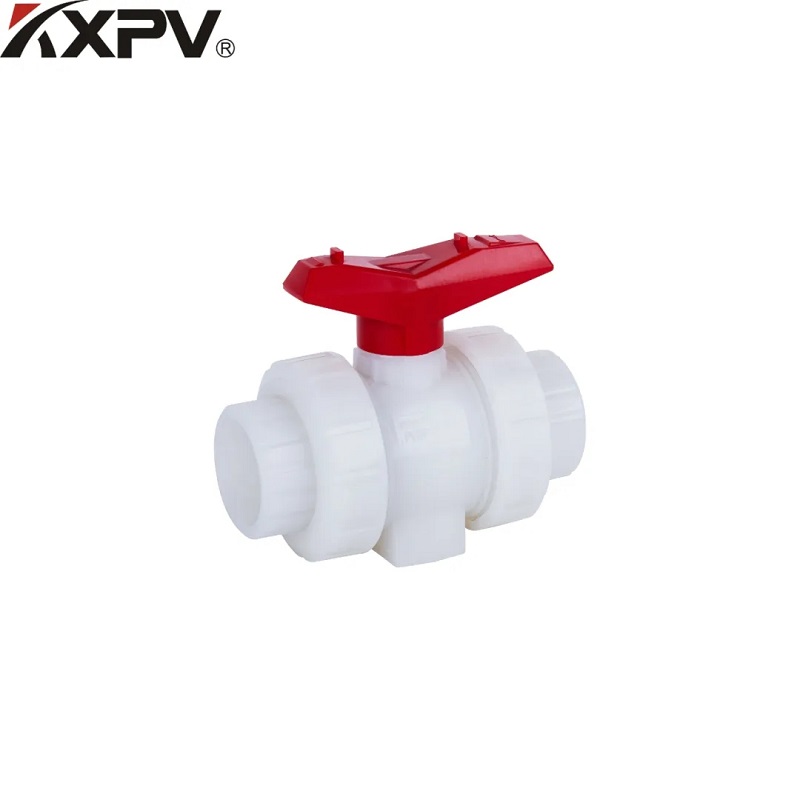

NO.2 balbula ng bola

Ang balbula ng bola ay umunlad mula sa balbula ng plug. Ang pagbubukas at pagsasara ng bahagi nito ay isang bola. Ang bola ay pinaikot 90° sa paligid ng axis ng valve stem upang makamit ang layunin ng pagbubukas at pagsasara. Ang balbula ng bola ay pangunahing ginagamit upang putulin, ipamahagi at baguhin ang direksyon ng daluyan ng daloy sa pipeline.

kalamangan:

① May pinakamababang paglaban sa daloy (talagang 0);

②Dahil hindi ito makaalis sa trabaho (sa kawalan ng lubricant), maaasahan itong magamit sa corrosive media at mababang kumukulo na likido;

③Sa isang malaking hanay ng presyon at temperatura, makakamit nito ang kumpletong sealing;

④Maaaring magkaroon ng mabilis na pagbubukas at pagsasara, na angkop para sa sistema ng automation ng test bench. Kapag mabilis na binubuksan at isinasara ang balbula, ang operasyon ay walang epekto;

⑤Ang spherical closure ay maaaring awtomatikong iposisyon sa boundary position;

⑥ Ang working medium ay maaasahan at selyadong sa magkabilang panig;

⑦ Kapag ganap na nakabukas at ganap na nakasara, ang sealing surface ng bola at ang valve seat ay nakahiwalay sa medium, kaya ang medium na dumadaan sa valve sa mataas na bilis ay hindi magiging sanhi ng corrosion ng sealing surface;

⑧ Compact na istraktura, magaan ang timbang, ang pinaka-makatwirang istraktura ng balbula na angkop para sa daluyan at mababang temperatura ng medium system;

⑨ Ang katawan ng balbula ay simetriko, lalo na ang pangkalahatang istraktura, ay maaaring mapaglabanan ang stress mula sa pipeline nang maayos;

⑩Kakayanin ng pansara na piraso ang pagkakaiba sa mataas na presyon sa panahon ng pagsasara. Ito ang pinakaperpektong balbula para sa mga pipeline ng petrolyo at kemikal.

Mga disadvantages:

①Dahil ang pangunahing seat sealing material ng ball valve ay PTFE, ito ay inert sa halos lahat ng kemikal na substance, at may maliit na friction coefficient, stable na performance, hindi madaling matanda, malawak na temperature range at mahusay na sealing performance Comprehensive na katangian. Gayunpaman, ang mga pisikal na katangian ng Teflon, kabilang ang mas mataas na koepisyent ng pagpapalawak, sensitivity sa malamig na daloy at mahinang thermal conductivity, ay nangangailangan ng disenyo ng mga valve seat seal na nakabatay sa mga katangiang ito. Samakatuwid, kapag ang materyal ng sealing ay nagiging matigas, ang pagiging maaasahan ng selyo ay nawasak. Bukod dito, ang PTFE ay may mababang antas ng paglaban sa temperatura at magagamit lamang sa mas mababa sa 180°C. Sa itaas ng temperaturang ito, ang sealing material ay tatanda. Kapag isinasaalang-alang ang pangmatagalang paggamit, ito ay karaniwang hindi ginagamit sa 120 ℃.

② Ang pagganap nito sa pagsasaayos ay mas malala kaysa sa globe valve, lalo na sa pneumatic valve (o electric valve)

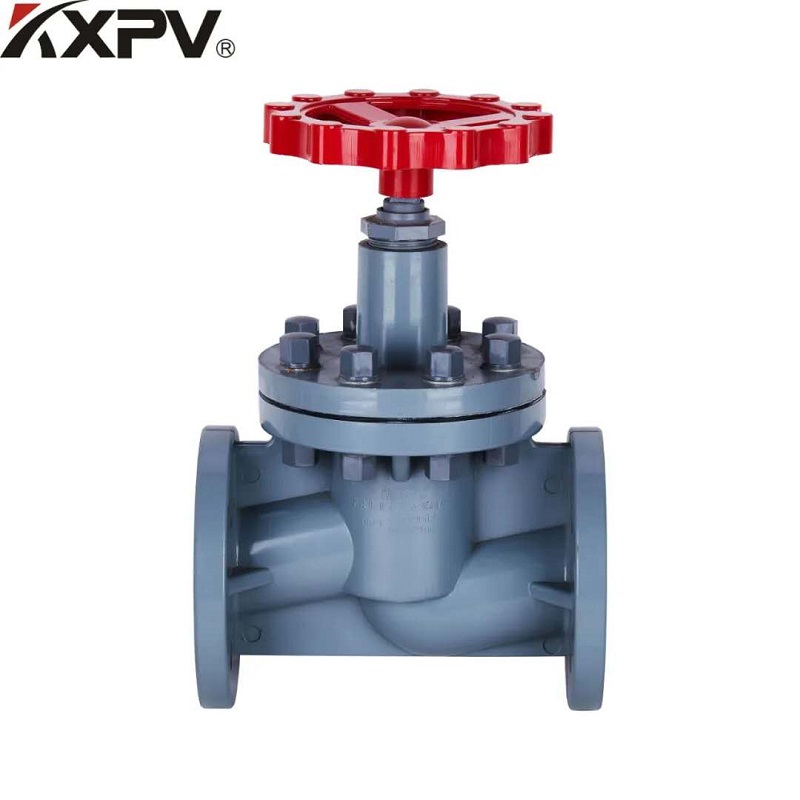

NO.3 Globe valve

Ang shut-off valve ay tumutukoy sa isang balbula kung saan gumagalaw ang closing member (valve) sa gitnang linya ng valve seat. Ayon sa ganitong paraan ng paggalaw ng valve flap, ang pagbabago ng valve seat port ay proporsyonal sa stroke ng valve flap. Dahil ang pagbubukas o pagsasara ng stroke ng balbula stem ng ganitong uri ng balbula ay medyo maikli, at may isang napaka-maaasahang cut-off function, at dahil ang pagbabago ng valve seat port ay proporsyonal sa stroke ng balbula flap, ito ay napaka-angkop para sa pagsasaayos ng daloy rate. Samakatuwid, ang ganitong uri ng balbula ay napaka-angkop para sa cut-off o pagsasaayos at throttle.

kalamangan:

① Sa panahon ng proseso ng pagbubukas at pagsasara, ang friction force sa pagitan ng disc at ng sealing surface ng valve body ay mas maliit kaysa sa gate valve, kaya ito ay wear-resistant.

② Ang taas ng pagbubukas ay karaniwang 1/4 lamang ng channel ng valve seat, kaya mas maliit ito kaysa sa gate valve;

③ Kadalasan ay mayroon lamang isang sealing surface sa valve body at valve disc, kaya medyo maganda ang proseso ng pagmamanupaktura at madali itong mapanatili;

④Dahil ang tagapuno ay karaniwang polytetrafluoroethylene, ang antas ng paglaban sa temperatura ay mas mataas.

Mga disadvantages:

① Dahil nagbago ang direksyon ng daloy ng daluyan sa pamamagitan ng balbula, ang pinakamababang resistensya ng daloy ng balbula ng globo ay mas mataas din kaysa sa karamihan ng iba pang uri ng mga balbula;

② Dahil sa mas mahabang stroke, ang bilis ng pagbubukas ay mas mabagal kaysa sa ball valve.

NO.4 diaphragm valve

Ang diaphragm valve ay nangangahulugan ng isang flexible membrane o pinagsamang diaphragm na naka-install sa valve body at bonnet, at ang pagsasara ay isang compression device na konektado sa diaphragm. Ang upuan ng balbula ay hugis ng weir.

kalamangan:

① Ang mekanismo ng kontrol ay nakahiwalay sa medium channel, na hindi lamang tinitiyak ang kadalisayan ng gumaganang medium, ngunit pinipigilan din ang posibilidad ng medium sa pipeline na makaapekto sa gumaganang mga bahagi ng mekanismo ng kontrol. Ang balbula stem ay hindi kailangang selyado sa anumang anyo maliban kung ito ay kumokontrol sa mapaminsalang media Ginamit bilang isang pasilidad ng kaligtasan;

②Dahil ang gumaganang medium ay nakikipag-ugnayan lamang sa diaphragm at sa valve body, na parehong maaaring gumamit ng iba't ibang mga materyales, ang balbula ay perpektong kontrolin ang iba't ibang gumaganang media, lalo na angkop para sa media na may kemikal na kaagnasan o suspendido na mga particle.

③Ang istraktura ay simple, binubuo lamang ng tatlong bahagi: valve body, diaphragm at bonet assembly. Ang balbula ay madaling i-disassemble at mabilis na ayusin, at ang pagpapalit ng diaphragm ay maaaring makumpleto sa site at sa maikling panahon.

Mga disadvantages:

① Dahil sa limitasyon ng materyal na diaphragm, ang diaphragm valve ay angkop para sa mababang presyon at mababang temperatura. Sa pangkalahatan ay hindi hihigit sa 150 ℃;

②Ang pagganap ng pagsasaayos ay medyo mahina, at ang pagsasaayos ay nasa loob lamang ng isang maliit na saklaw (karaniwan itong magagamit para sa pagsasaayos ng daloy kapag ito ay sarado sa 2/3 na pagbubukas).

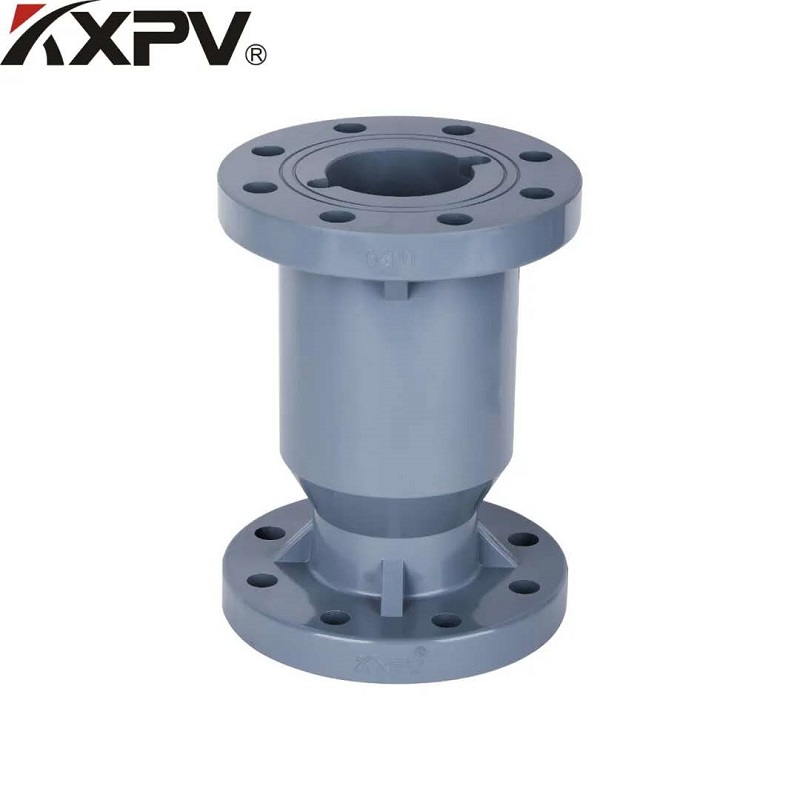

NO.5 Check valve

Ang mga check valve ay tinatawag ding reverse flow valve, check valve, back pressure valve, at check valve. Ang mga balbula na ito ay awtomatikong binubuksan at isinasara ng puwersa na nabuo ng daloy ng daluyan sa pipeline, na kabilang sa isang awtomatikong balbula. Ang mga check valve ay ginagamit sa mga pipeline system. Ang kanilang mga pangunahing function ay upang maiwasan ang backflow ng medium, upang maiwasan ang pump at drive motor mula sa pag-reverse, at upang palabasin ang medium sa lalagyan. Ang check valve ay maaari ding gamitin upang magbigay ng auxiliary system na ang presyon ay maaaring tumaas sa itaas ng presyon ng system. Maaari itong nahahati sa isang rotary type (umiikot ayon sa sentro ng grabidad) at isang lifting type (gumagalaw kasama ang axis).

kalamangan:

①Ang gumaganang katangian ng check valve ay malaki ang pagbabago sa load, at maliit ang dalas ng pagbubukas at pagsasara. Sa sandaling ito ay naka-on o naka-off, ang ikot ng serbisyo ay napakatagal, at ang mga gumagalaw na bahagi ay hindi kinakailangang ilipat.

Mga disadvantages:

① Dahil ang check valve ay qualitatively tinutukoy para sa mabilis na pagsasara sa karamihan ng mga praktikal na paggamit, ang medium ay dumadaloy sa kabilang direksyon sa sandaling ang check valve ay sarado. Sa pagsasara ng balbula flap, ang daluyan ay mabilis na bumababa mula sa pinakamataas na reverse flow rate Kapag umabot ito sa zero, ang presyon ay mabilis na tumataas, iyon ay, isang "water hammer" na phenomenon na maaaring magkaroon ng mapanirang epekto sa pipeline system. Ang water hammer ay isang uri ng pressure wave sa lumilipas na daloy sa pressure pipe. Ito ay ang hydraulic shock phenomenon ng pagtaas o pagbaba ng presyon na sanhi ng pagbabago ng rate ng daloy ng likido sa pressure pipe. Ang pisikal na dahilan ay ang pinagsamang epekto ng incompressibility ng fluid, fluid motion inertia at pipeline elasticity. Upang maiwasan ang nakatagong panganib ng water hammer sa mga pipeline, ang mga tao ay nagpatibay ng ilang bagong istruktura at mga bagong materyales sa disenyo ng mga check valve sa loob ng maraming taon. Habang tinitiyak ang naaangkop na pagganap ng mga check valve, ang lakas ng epekto ng water hammer ay nababawasan Nakagawa ng kasiya-siyang pag-unlad.

Mga tip:

"Lahat ng tao ay may kanya-kanyang talento, ginagamit nila ito ng maayos, ginagamit nila ito, at ginagamit nila kapag hindi." Ang pagpili ng tamang balbula ay katulad ng trabaho ng kumpanya. Dapat nating malaman na ang pag-andar ng balbula mismo ay walang mga pakinabang at disadvantages. Ang mahalagang bagay ay malaman Ang balbula ay gumagamit ng mga lakas nito, iniiwasan ang mga pagkukulang nito, at lubos na ginagamit ang mga function nito.
