[Mga sikat na sticker ng agham] Mga tagubilin sa pag-install at hakbang para sa wafer type na butterfly valve

Ang wafer type na butterfly valve ay isa sa mga pinakakaraniwang uri ng valves sa mga pipeline ng industriya. Ang wafer type butterfly valve mismo ay may medyo maliit na istraktura. Ilagay lamang ang butterfly valve sa gitna ng flange sa magkabilang dulo ng pipeline, at gumamit ng double-headed bolts upang dumaan sa pipeline flange at Ang clamped butterfly valve ay maaaring i-lock para makontrol ang fluid medium sa pipeline. Ang uri ng wafer na butterfly valve ay angkop lalo na para sa mga lugar na may makitid na espasyo o maikling distansya sa pagitan ng mga pipeline. Kapag ang butterfly valve ay nasa ganap na bukas na posisyon, ang kapal ng balbula flap ay ang tanging pagtutol kapag ang daluyan ay dumadaloy sa katawan ng balbula, kaya ang presyon na nabuo ng balbula ay magiging napakaliit, kaya ito ay may mas mahusay na mga katangian ng kontrol sa daloy.

Isa.Paglalarawan bago i-install ang wafer butterfly valve

1. Bago simulan ang pag-install, gumamit ng air spray upang alisin ang mga dayuhang bagay sa piping, at linisin ang loob ng piping ng malinis na tubig.
2. Maingat na suriin kung ang paggamit ng balbula ay naaayon sa mga detalye ng pagganap nito. (Katamtamang lakas ng kaagnasan, temperatura, presyon)
3. Suriin ang daanan ng balbula at ibabaw ng sealing para sa mga labi at alisin ito sa oras.
4. Maaari itong mai-install sa anumang anggulo ng pipeline. Para sa kaginhawaan ng pagpapanatili, inirerekumenda na huwag i-install ito nang baligtad.
5. Kapag nag-i-install ng butterfly valve, siguraduhin na ang flange surface at ang sealing rubber ay nakasentro, at ang mga diagonal ng mga fastener ay pantay na hinihigpitan, at ang sealing surface ay dapat na buo; kung mangyari ang hindi pantay na paghihigpit ng mga fastener, sasaluhin ng mga protrusions ng goma ang mga flap ng balbula , O laban sa flap ng balbula na nagdudulot ng pagtagas sa stem ng balbula.

Dalawa. Mga hakbang sa pag-install ng wafer butterfly valve

Ang tamang pag-install ng wafer butterfly valve ay nauugnay sa sealing degree ng butterfly valve at kung ito ay tumutulo o hindi, kasama ang kaligtasan sa panahon ng mga kondisyon ng pagtatrabaho, at dapat na maunawaan ng user ang proseso ng pag-install.

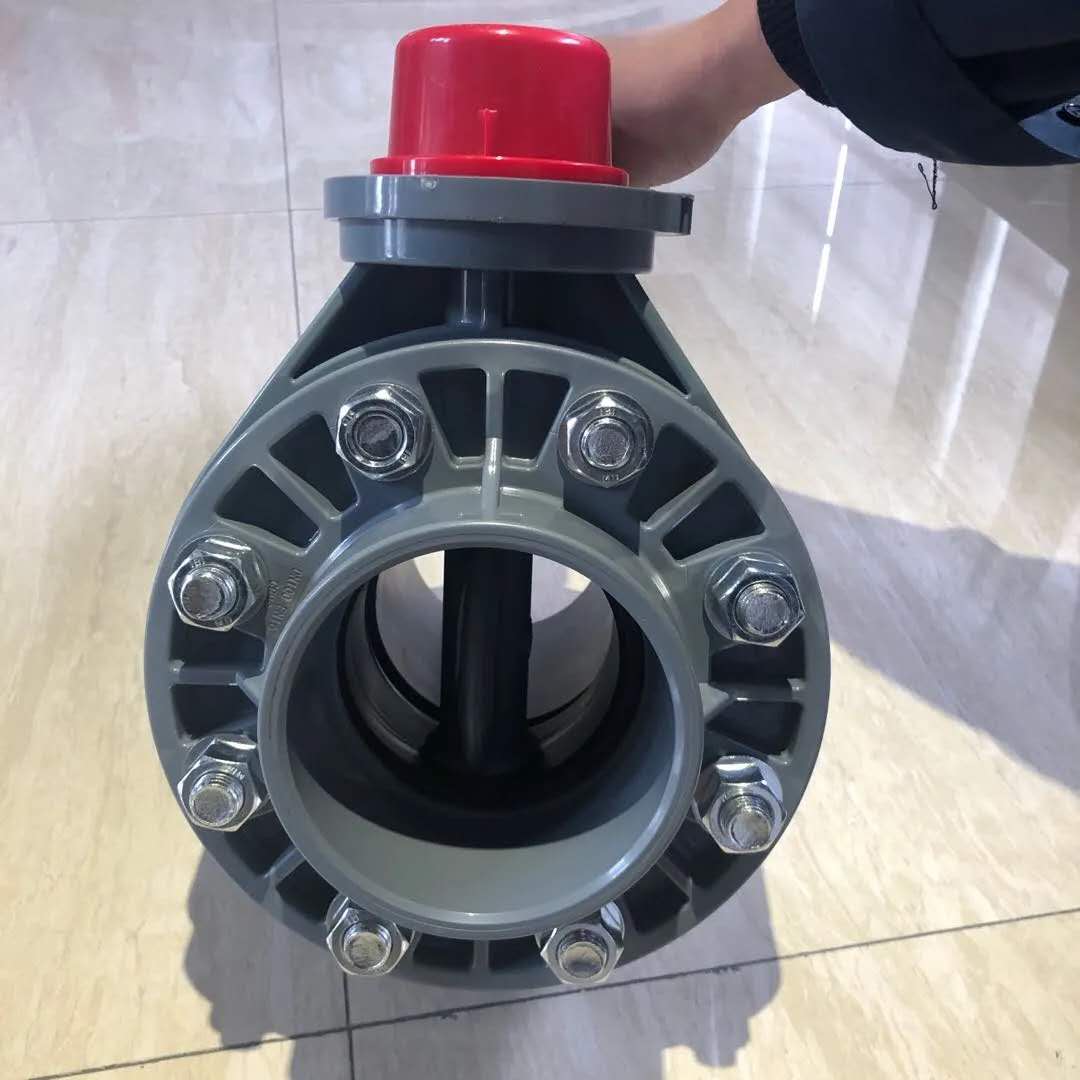

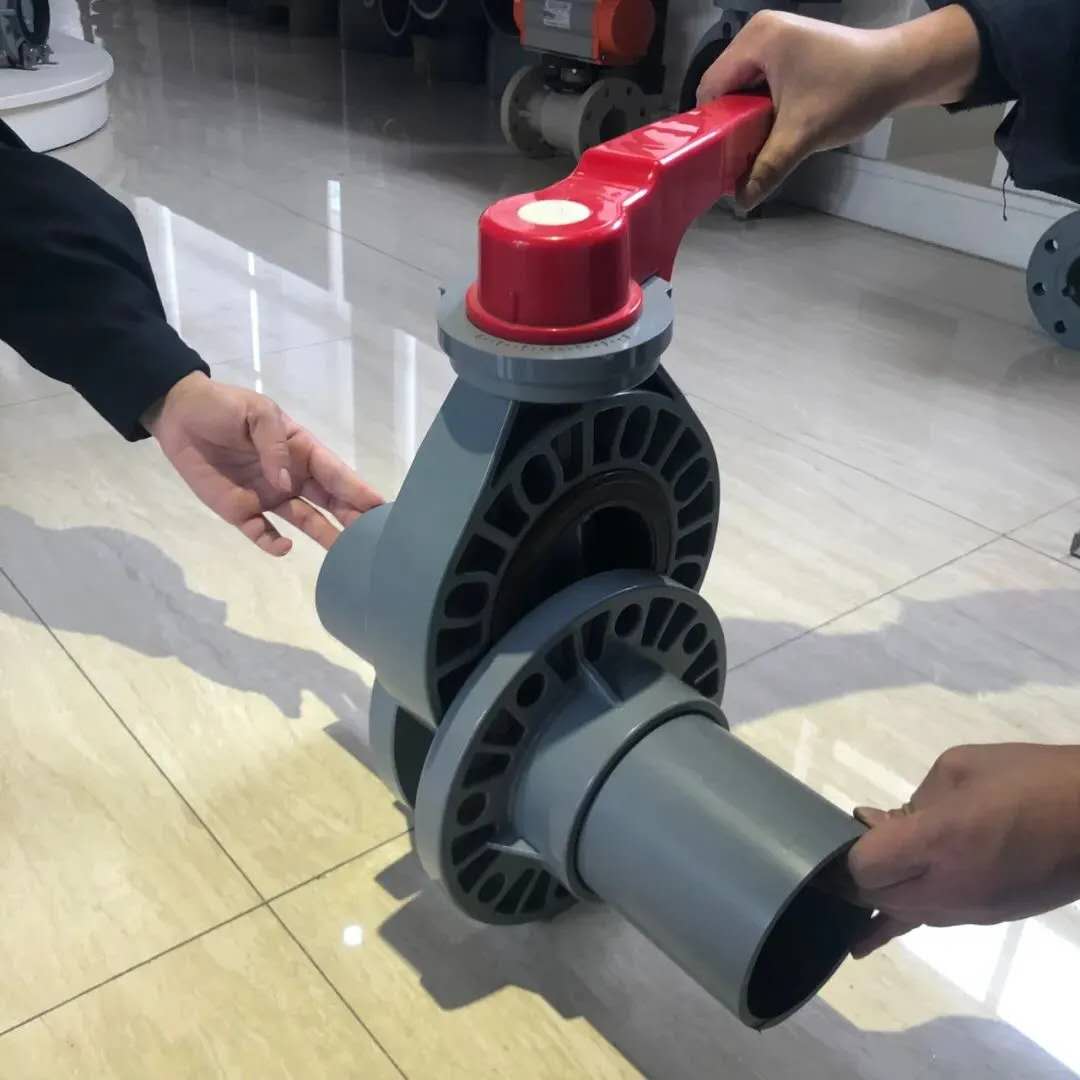

1. Tulad ng ipinapakita sa figure, ipasok ang butterfly valve sa saradong estado sa gitna ng pipeline flange,

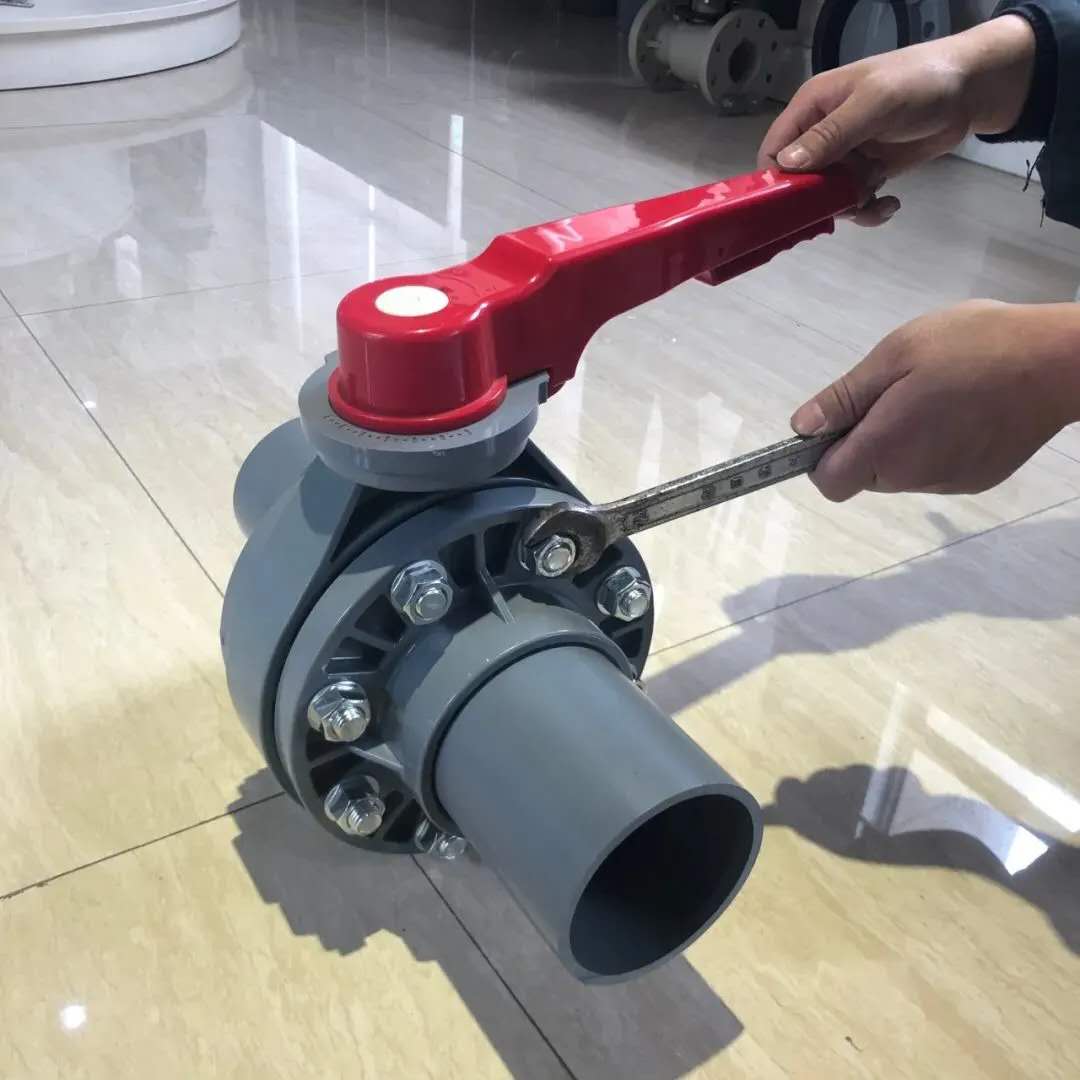

1. I-align ang balbula at ang flange ng dalawang dulo ng pipeline sa pamamagitan ng jack, at i-install ang stud bolt fasteners (tandaan na ang mga diagonal ay pantay na naka-lock)，

1. Matapos mai-install ang balbula, kailangan nitong buksan at isara ang balbula. Ang 90° stroke ay maaaring tumakbo nang malaya nang walang pagwawalang-kilos, at kumpirmahin na ang balbula flap ay hindi hawakan ang panloob na dingding ng pipeline at hindi mabubuksan sa 90°，

Ang Kaixin Pipeline Technology Co., Ltd. butterfly valve ay may mataas na corrosion resistance, mahusay na sealing, maikling distansya ng pag-install, at nakakatipid ng espasyo sa pag-install. Sa ibaba ng mga detalye ng DN200 (kabilang ang DN200), maaaring gamitin ang mga panlabas na switch gaya ng mga handle, worm gear, electric at pneumatic actuator. Sa itaas ng DN200, hindi magagamit ang hawakan para buksan at isara dahil sa sobrang torque. Ang anyo ng flange ay maaaring ilapat sa lahat ng uri ng pambansa, Amerikano at Japanese na flange na koneksyon. Inaanyayahan ang mga customer na pumunta para mag-order.
