[Mga sikat na sticker] 100 terminolohiya ng mga balbula, alam mo ba?

Ang mga balbula ay mga line attachment na ginagamit upang buksan at isara ang mga linya, kontrolin ang daloy, at kontrolin at kontrolin ang mga parameter (temperatura, presyon, at daloy) ng medium na dinadala.

Pangunahing terminolohiya
1.lakas ng pagganap

Ang mga katangian ng lakas ng isang balbula ay ang kakayahan ng balbula na makatiis sa presyon ng daluyan. Ang mga balbula ay mga produktong mekanikal na lumalaban sa panloob na presyon at samakatuwid ay dapat magkaroon ng sapat na lakas at katigasan upang matiyak ang pangmatagalang paggamit nang walang pag-crack o pagpapapangit.

2.pagganap ng pagbubuklod

Ang pagganap ng sealing ng balbula ay tumutukoy sa kakayahan ng mga bahagi ng sealing ng balbula upang maiwasan ang pagtagas ng daluyan. Ito ang pinakamahalagang teknikal na index ng pagganap ng balbula.

Mayroong tatlong bahagi ng sealing ng balbula: ang kontak sa pagitan ng sealing surface ng pagbubukas at pagsasara ng mga bahagi at ang upuan ng balbula; ang joint ng packing na may balbula stem at ang palaman box; ang koneksyon sa pagitan ng katawan ng balbula at ng takip ng balbula. Ang pagtagas sa dating lugar ay tinatawag na endoleak, na karaniwang tinutukoy bilang kakulangan ng higpit, na makakaapekto sa kakayahan ng balbula na putulin ang daluyan.

Para sa mga shut-off valve, hindi pinapayagan ang internal leakage. Ang huling dalawang pagtagas ay tinatawag na panlabas na pagtagas, ibig sabihin, ang medium na pagtagas mula sa balbula patungo sa labas ng balbula. Ang panlabas na pagtagas ay maaaring magdulot ng pagkawala ng materyal, marumi ang kapaligiran, at magdulot ng mga aksidente sa malalang kaso.

Para sa nasusunog, sumasabog, nakakalason o radioactive na media, ang panlabas na pagtagas ay hindi pinapayagan, kaya ang balbula ay dapat na may maaasahang pagganap ng sealing.

3.umaagos na media

Kapag ang daluyan ay dumadaloy sa balbula, ang pagkawala ng presyon (parehong pagkakaiba sa presyon bago at pagkatapos ng balbula) ay nabuo, iyon ay, ang balbula ay may isang tiyak na pagtutol sa daloy ng daluyan, at ang daluyan ay kumonsumo ng isang tiyak na halaga ng enerhiya upang mapagtagumpayan ang paglaban ng balbula.

Sa mga tuntunin ng pag-iingat ng enerhiya, kapag nagdidisenyo at gumagawa ng mga balbula, kinakailangan upang mabawasan ang paglaban ng balbula sa dumadaloy na daluyan hangga't maaari.

4.pagbubukas at pagsasara ng puwersa at pagbubukas at pagsasara ng metalikang kuwintas

Ang pagbubukas at pagsasara na puwersa at ang pagbubukas at pagsasara ng metalikang kuwintas ay tumutukoy sa puwersa o sandali na dapat ilapat kapag ang balbula ay binuksan o isinara.

Kapag isinasara ang balbula, kinakailangan upang bumuo ng isang tiyak na sealing na tiyak na presyon sa pagitan ng sealing surface ng pagbubukas at pagsasara ng miyembro at ang upuan ng balbula, at sa parehong oras ay pagtagumpayan ang pagitan ng balbula stem at ang pag-iimpake, sa pagitan ng thread ng balbula stem at ng nut, at sa dulo ng balbula stem at Ang alitan ng iba pang mga bahagi ng friction ay dapat ilapat sa isang tiyak na pagsasara ng puwersa at pagsasara ng metalikang kuwintas. Sa panahon ng proseso ng pagbubukas at pagsasara, ang kinakailangang pagbubukas at pagsasara ng puwersa at pagbubukas at pagsasara ng metalikang kuwintas ay binago. Ang maximum na halaga ay ang huling sandali o pagbubukas ng pagsasara. Ang unang sandali. Kapag nagdidisenyo at gumagawa ng mga balbula, kanais-nais na bawasan ang kanilang pagsasara na puwersa at pagsasara ng metalikang kuwintas.

5.bilis ng pagbubukas at pagsasara

Ang bilis ng pagbubukas at pagsasara ay ipinahayag ng oras na kinakailangan para sa balbula upang makumpleto ang isang pagbubukas o pagsasara ng aksyon. Sa pangkalahatan, walang mahigpit na kinakailangan para sa bilis ng pagbubukas at pagsasara ng balbula, ngunit ang ilang mga kondisyon sa pagtatrabaho ay may mga espesyal na kinakailangan para sa bilis ng pagbubukas at pagsasara. Kung ang ilang mga kinakailangan ay mabilis na binuksan o isinara, sa kaso ng mga aksidente, ang ilang mga kinakailangan ay kinakailangan na dahan-dahang sarado upang maiwasan ang water hammer, atbp. Dapat itong isaalang-alang kapag pumipili ng uri ng balbula.

6.motion sensitivity at pagiging maaasahan

Ito ay tumutukoy sa sensitivity ng balbula sa mga kaukulang pagbabago sa mga parameter ng media. Para sa mga valve na may mga regulating function tulad ng mga throttle valve, pressure reducing valve, regulateing valve, atbp., pati na rin sa mga valve na may mga espesyal na function tulad ng safety valves at traps, ang functional sensitivity at reliability ay mahalagang teknikal na performance indicator.

7. ang buhay ng serbisyo

Ipinapahiwatig nito ang tibay ng balbula, ay isang mahalagang tagapagpahiwatig ng pagganap ng balbula, at may malaking kahalagahan sa ekonomiya. Karaniwang ipinahihiwatig ng bilang ng mga oras ng pagbubukas at pagsasara na magagarantiyahan ang mga kinakailangan sa sealing, maaari rin itong ipahayag sa pamamagitan ng oras ng paggamit.

8.type (uri)

Pag-uuri ng mga balbula sa pamamagitan ng paggamit o pangunahing mga tampok ng istruktura

9.modelo (modelo)

Pagbibilang ng balbula ayon sa uri, transmisyon, uri ng koneksyon, mga katangian ng istruktura, materyal sa ibabaw ng sealing ng upuan at nominal na presyon.

10. laki ng koneksyon
(mga sukat ng koneksyon)

Sukat ng magkasanib na balbula at tubo

11.ang mga pangunahing sukat
(pangkalahatang sukat)

Taas ng pagbubukas at pagsasara ng balbula, diameter ng handwheel at laki ng koneksyon.

12.ang uri ng koneksyon (uri ng koneksyon)

Ang iba't ibang paraan kung saan ang balbula ay konektado sa tubo o makina (hal. flange connection / sinulid na koneksyon / welded na koneksyon, atbp.).

13.seal test (seal test)

Mga pagsubok para sa pagganap ng pagbubukas at pagsasara ng mga bahagi at ang pares ng valve body seal.

14, back seal test (back seal test)

Subukan ang pagganap ng sealing ng valve stem at bonnet seal pair.

15. Seal test pressure

Ang presyon na tinukoy ng balbula sa panahon ng pagsubok ng selyo.

16. angkop na daluyan (angkop na daluyan)

Ang daluyan kung saan maaaring ilapat ang balbula.

17. naaangkop na temperatura (angkop na temperatura)

Ang hanay ng temperatura ng daluyan kung saan inilalapat ang balbula.

18. selyadong mukha (sealing face)

Ang pagbubukas at pagsasara ng miyembro ay malapit na nakikipag-ugnayan sa upuan ng balbula (katawan ng balbula), at nagsisilbing ibabaw ng pagkakadikit ng sealing.

19.pagbubukas at pagsasara ng mga bahagi (disc)

Isang pangkalahatang termino para sa isang bahagi na ginagamit upang putulin o i-regulate ang daloy ng isang medium, tulad ng isang gate sa isang gate valve, isang valve flap sa isang throttle valve, at iba pa.

20. pag-iimpake (packing)

I-load ang kahon ng palaman (o kahon ng palaman) upang maiwasan ang pagtagas ng media mula sa tangkay ng balbula.

21.packing seat (packing seat)

Isang bahagi na sumusuporta sa pag-iimpake at pinapanatiling naka-sealed ang packing.

22. packing gland (gland)

Isang bahagi na ginagamit upang i-compress ang packing upang makamit ang isang selyo.

23. bracket (pamatok)

Isang bahagi na ginagamit upang suportahan ang stem nut at mekanismo ng paghahatid sa bonnet o valve body.

24.ang laki ng puwang ng koneksyon
(dimensyon ng pagkonekta ng channel)

Ang mga istrukturang sukat ng joint sa pagitan ng pagbubukas at pagsasara ng miyembro at ang valve stem assembly.

25.flow area (flow area)

Tumutukoy sa pinakamababang cross-sectional area sa pagitan ng inlet end ng valve at ng sealing surface ng upuan (ngunit hindi ang "curtain" area), na ginagamit upang kalkulahin ang theoretical displacement nang walang anumang mga epekto sa paglaban.

26. diameter ng daloy (diameter ng daloy)

Tumutugma sa diameter ng lugar ng runner.

27.mga katangian ng daloy (mga katangian ng daloy)

Sa steady flow state, kapag ang inlet pressure at iba pang mga parameter ay pare-pareho, ang outlet pressure ng pressure reducing valve ay isang function ng flow rate.

28.Mga katangian ng daloy derivation

Sa matatag na estado ng daloy, kapag ang mga parameter tulad ng presyon ng pumapasok ay pare-pareho, ang pagbabago sa presyon ng labasan ay sanhi ng pagbabago sa daloy ng rate ng pagbabawas ng presyon ng balbula.

29.pangkalahatang balbula (pangkalahatang balbula)

Mga balbula na karaniwang ginagamit sa mga pipeline sa iba't ibang mga pang-industriya na negosyo.

30.awtomatikong balbula (Self-acting valve)

Isang balbula na kumikilos sa sarili nitong depende sa mga kakayahan ng daluyan (likido, hangin, singaw, atbp.).

31. Pinaandar na balbula

Mga balbula na pinapatakbo ng manual, electric, hydraulic o pneumatic pressure.

32.impact hand wheel
(hammer blow handwheel)

Isang istraktura ng handwheel na gumagamit ng isang kapansin-pansing puwersa upang mapawi ang mga puwersa ng pagpapatakbo ng balbula.

33. worm gear transmission (wormgear actuator)

Isang device na nagbubukas o nagsasara o nagsasaayos ng balbula na may mekanismo ng worm gear.

34.pneumatic device (pneumatic actuator)

Gamitin ang pneumatic pressure upang buksan o isara o ayusin ang drive ng balbula.

35.hydraulic device (hydraulic actuator)

Gumamit ng hydraulic pressure upang buksan o isara o ayusin ang drive ng balbula.

36. Hot condensate capacity (Mainit na condensate capacity)

Ang maximum na dami ng condensate na maaaring ma-discharge mula sa bitag sa isang ibinigay na differential pressure at temperatura

37. Pagkawala ng singaw (Pagkawala ng singaw)

Ang dami ng sariwang singaw na tumutulo mula sa bitag bawat yunit ng oras.

Kataga ng kahulugan ng balbula
1. Balbula

Ang kabuuang bilang ng mga produktong mekanikal na may mga movable mechanism na ginagamit upang kontrolin ang daloy ng media sa loob ng pipe.

2. balbula ng gate

Ang pagbubukas at pagsasara ng miyembro (gate) ay hinihimok ng balbula stem, at ang balbula ay itinataas at inilipat kasama ang upuan ng balbula (sealing surface).

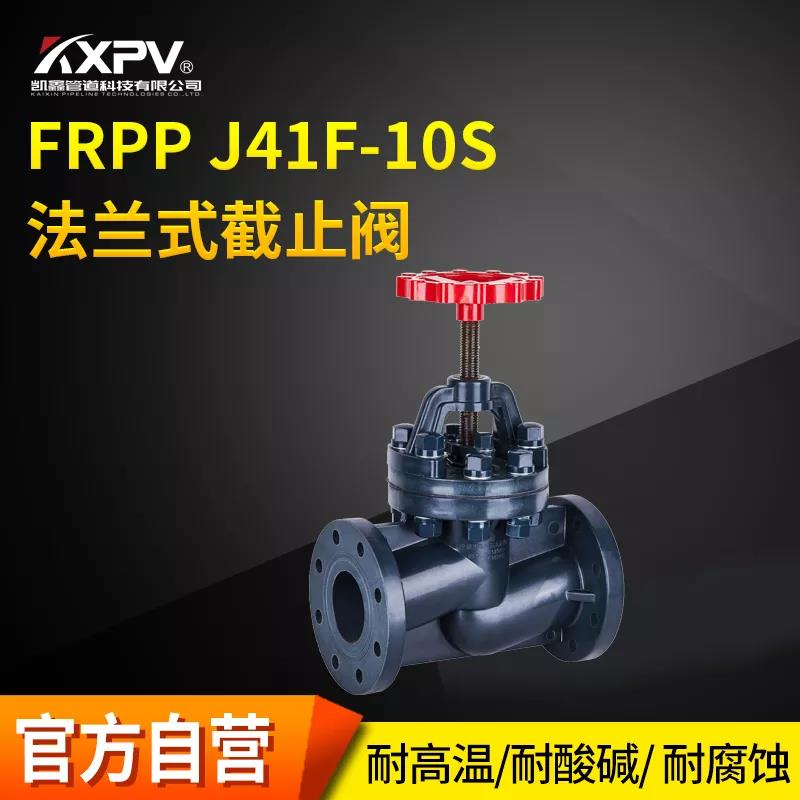

3. Globe valve, stop valve

Ang open-close type (valve) ay isang balbula na pinapaandar ng valve stem at gumagalaw pataas at pababa sa kahabaan ng axis ng valve seat (sealing surface).

4. Throttle valve

Ang passage cross-sectional area ay binago ng pagbubukas at pagsasara ng miyembro (balbula) upang ayusin ang daloy ng rate at presyon ng balbula.

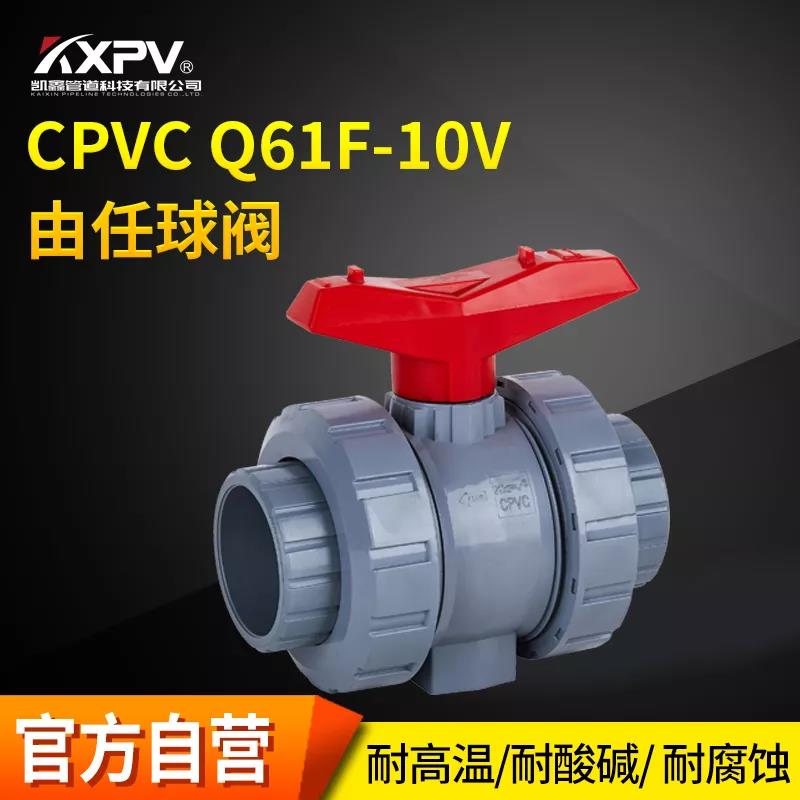

5. Balbula ng bola

Isang balbula na nagbubukas at nagsasara (sphere) tungkol sa isang kurba na patayo sa daanan.

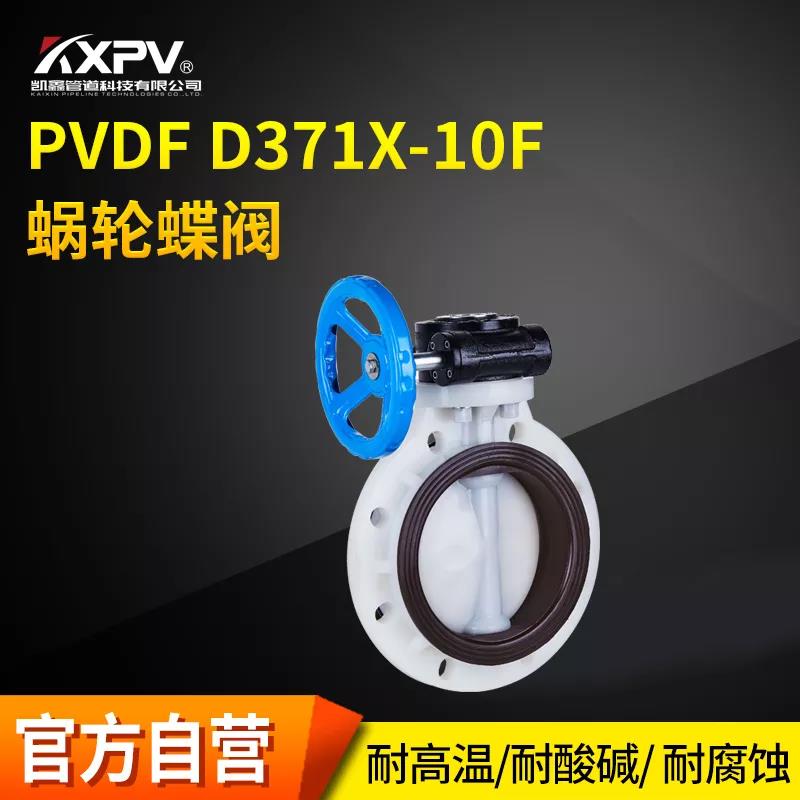

6. Butterfly valve

Open-closed (butterfly) valve na umiikot sa isang nakapirming axis.

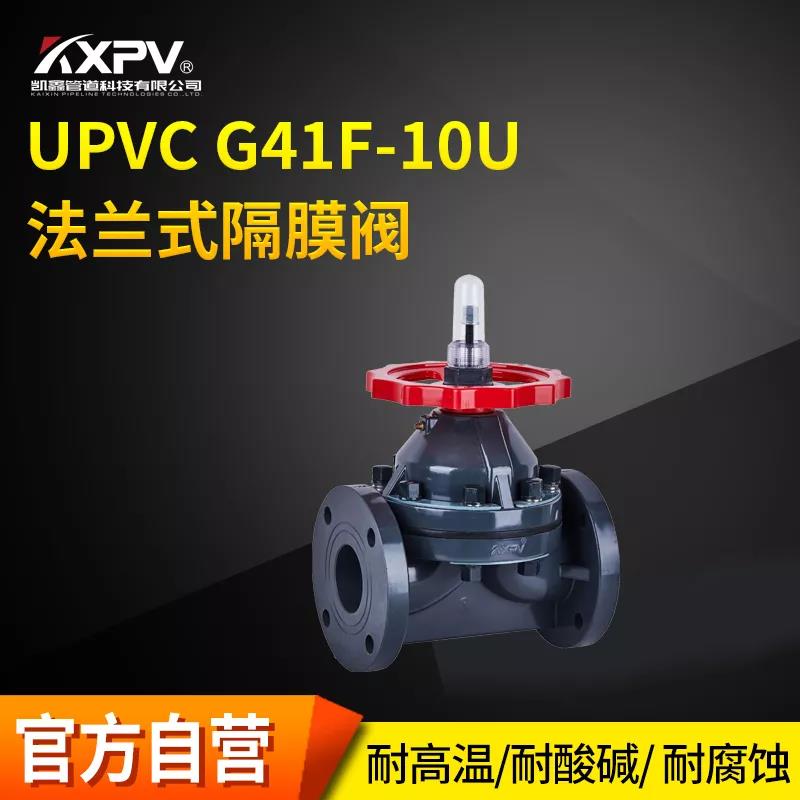

7. Diaphragm valve

Ang uri ng open-close (diaphragm) ay isang balbula na itinutulak ng valve stem, gumagalaw pataas at pababa sa kahabaan ng axis ng valve stem, at naghihiwalay sa mekanismo ng pagkilos mula sa medium.

8. Plug valve (cock)

Isang balbula na nagbubukas at nagsasara (plug) tungkol sa axis nito.

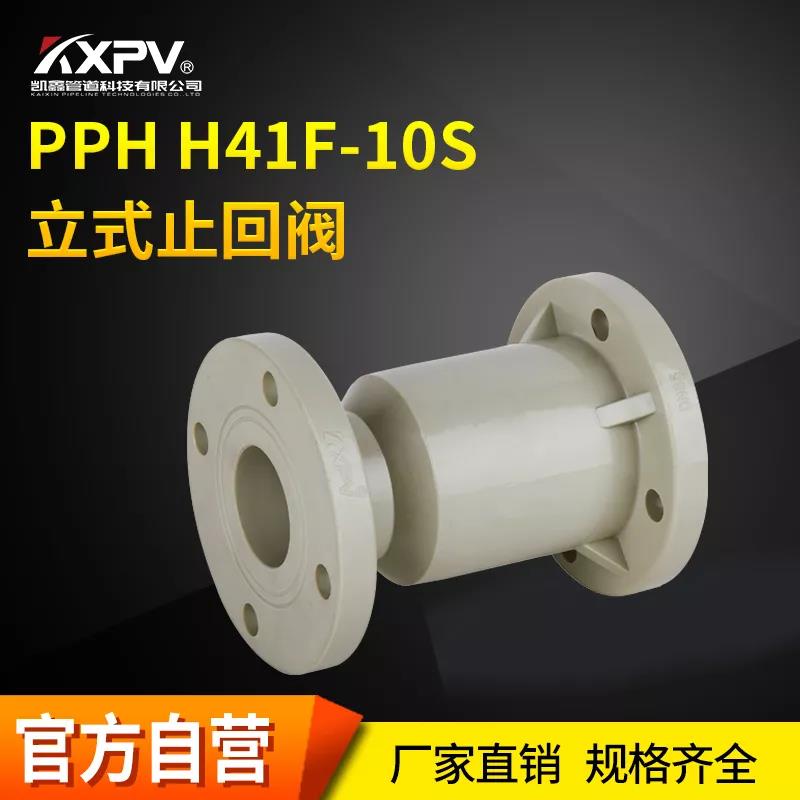

9. check valve, non-return valve

Open-closed (valve) Isang balbula na awtomatikong humaharang sa daloy ng media sa pamamagitan ng medium force.

10. Safety valve, relief valve

Open-close type (valve) Awtomatikong binubuksan ang discharge kapag ang medium pressure sa pipeline o machine equipment ay lumampas sa tinukoy na halaga; ang balbula na awtomatikong nagsasara kapag ang presyon ay mas mababa kaysa sa tinukoy na halaga, at pinoprotektahan ang pipeline o makina.

11. Balbula sa pagbabawas ng presyon

Sa pamamagitan ng throttling ng pagbubukas at pagsasara ng miyembro (balbula), ang presyon ng daluyan ay binabaan, at ang presyon ng balbula ay awtomatikong pinananatili sa loob ng isang tiyak na hanay sa pamamagitan ng direktang pagkilos ng presyon pagkatapos ng balbula.

12. Steam trap

Isang balbula na awtomatikong naglalabas ng condensate at pinipigilan itong tumagas.

13. Draining Valves

Mga balbula para sa paglabas ng mga boiler, pressure vessel at iba pang kagamitan.

14. Mababang presyon ng balbula

Iba't ibang mga balbula na may nominal na presyon PN ≤ 1.6MPa.

15. Gitnang presyon ng balbula

Ang nominal na presyon ay iba't ibang mga balbula na may PN ≥ 2.0 ~ PN < 10.0 MPa.

16. Mataas na presyon ng balbula

Iba't ibang mga balbula na may nominal na presyon PN ≥ 10.0 MPa.

17.Super mataas na presyon ng balbula

Iba't ibang mga balbula na may nominal na presyon PN ≥ 100.0 MPa.

18. Mataas na temperatura balbula

Para sa iba't ibang mga balbula na may temperatura ng media >450 °C.

19. Sub-zero valve

Para sa iba't ibang mga balbula na may katamtamang temperatura na -40 ° C ~ -100 ° C.

20. cryogenic balbula
Para sa iba't ibang mga balbula na may temperatura ng media <-100 °C.

Terminolohiya ng istraktura ng balbula
1. face-to-face na dimensyon (face-to-center na dimensyon)

Ang distansya sa pagitan ng pumapasok at labasan na dulo ng mga mukha ng balbula; o ang distansya mula sa inlet na dulo ng mukha hanggang sa outlet axis.

2. Straight-through na haba ng istraktura ng balbula
(sa pamamagitan ng paraan na uri ng mga balbula na nakaharap sa mga sukat)

Sa dulo ng pagpasa ng katawan ng balbula, ang distansya sa pagitan ng dalawang eroplano ay patayo sa axis ng axis ng balbula.

3. Haba ng istraktura ng balbula ng anggulo
(uri ng anggulo ng mga balbula nang harapan, dulo hanggang dulo, gitna sa mukha at gitna hanggang dulo na mga sukat)

Ang distansya sa pagitan ng eroplano na patayo sa axis sa isang dulo ng passage ng valve body at ang isa pang terminal axis ng valve body.

4. Uri ng konstruksiyon

Ang mga pangunahing tampok ng iba't ibang uri ng mga balbula sa mga tuntunin ng istraktura at geometry.

5. sa pamamagitan ng uri ng paraan

Ang inlet at outlet axes ay magkasabay o magkatulad sa isa't isa sa anyo ng isang valve body.

6. Uri ng anggulo

Ang katawan ng balbula ay bumubuo na ang mga palakol ng pumapasok at labasan ay patayo sa isa't isa.

7. y-globe type, y-type, diaphragm type

Ang daanan ay nasa anyo ng isang katawan ng balbula kung saan ang tangkay ng balbula ay nakaposisyon sa isang matinding anggulo sa axis ng daanan ng katawan ng balbula.

8. Tatlong paraan na uri

Isang anyo ng katawan ng balbula na may tatlong direksyon ng daanan.

9. T-pattern na tatlong paraan

Ang daanan ng plug (o sphere) ay nasa pangkalahatang formula ng "T" ..

10.L-pattern na tatlong paraan

Ang daanan ng plug (o sphere) ay nasa pangkalahatang formula ng "L" ..

11. Uri ng balanse

Isang structural form kung saan ang axial force ng valve stem ay balanse ng medium pressure.

12. uri ng pagkilos

Ang pingga ay ginagamit upang himukin ang istraktura ng pagbubukas at pagsasara ng miyembro.

13. normally open type (normally open type)

Kapag walang panlabas na puwersa, ang pagbubukas at pagsasara ng miyembro ay awtomatikong nasa bukas na posisyon.

14. karaniwang saradong uri

Kapag walang panlabas na puwersa, ang pagbubukas at pagsasara ng miyembro ay awtomatikong nasa saradong posisyon.

15.Uri ng steam jacket

Iba't ibang mga balbula na may steam heated jacket construction.

16. bellows seal type

Iba't ibang mga balbula na may pagtatayo ng mga bellow.

17. Buong pagbubukas ng balbula

Isang balbula na may parehong panloob na diameter ng daloy ng daloy sa lahat ng bahagi ng balbula at parehong panloob na diameter ng nominal na tubo.

18. Pinababang pagbubukas ng balbula

Isang balbula na may pinababang diameter ng butas ng daloy ng daloy sa balbula.

19. Pinababang-butas na balbula

Ang diameter ng butas ng daloy ng daloy sa balbula ay nabawasan, at ang pagbubukas ng balbula ng miyembro ng pagsasara ng balbula ay isang hindi pabilog na balbula.

20. One-way valve (un-directional valve)

Dinisenyo bilang isang balbula na nagse-seal lamang ng isang daluyan ng direksyon ng daloy.

21. Bi-directional valve

Dinisenyo bilang balbula na nagse-seal sa parehong direksyon ng daloy ng media.

22. Two-seat two-way valve
(twin-seat, both seats bi-directional, valve)

Ang balbula ay may dalawang upuan ng seal, at ang bawat upuan ng balbula ay may balbula na maaaring mag-seal sa parehong direksyon ng daloy ng media.

23. One-way seat, two-way seat double seat valve
(kambal na upuan, isang upuan na walang direksyon at isang upuan na may dalawang direksyon, balbula)

Ang balbula na may dalawang pares ng sealing, sa saradong posisyon, ang dalawang pares ng sealing ay maaaring panatilihing selyadong sa parehong oras, ang katawan ng balbula sa gitnang silid (sa pagitan ng dalawang pares ng sealing) ay may interface para sa pagpapalabas ng presyon ng daluyan. Kumakatawan sa simbolo na DBB.

24. upuan sa likod, mukha sa likod

Isang istraktura ng sealing na pumipigil sa medium mula sa pagtagas mula sa kahon ng palaman kapag ang balbula ay ganap na nakabukas.

25. Pressure seal

Ito ay ginagamit bilang isang istraktura para sa awtomatikong sealing ng joint sa pagitan ng valve body at ng valve cover.

26. Dimensyon ng valve stem head

Ang mga istrukturang sukat ng valve stem sa handwheel, handle o iba pang mekanikal na attachment joint.

27. sukat ng dulo ng balbula stem

Ang mga sukat ng istruktura ng koneksyon sa pagitan ng stem ng balbula at ng pagbubukas at pagsasara ng miyembro.

28. dimensyon ng pagkonekta ng channel

Ang mga istrukturang sukat ng joint sa pagitan ng pagbubukas at pagsasara ng miyembro at ang valve stem assembly.

29. uri ng koneksyon

Ang iba't ibang paraan kung saan nakakonekta ang balbula sa tubo o makina (tulad ng mga flanged na koneksyon, sinulid na koneksyon, welded na koneksyon, atbp.).
Terminolohiya ng bahagi ng balbula
1. Katawan

Direktang konektado sa isang tubo (o makina) upang maging bahagi ng daloy ng landas ng daluyan.

2. Bonnet (bonnet, takip, takip, takip)

Ito ay konektado sa katawan ng balbula at bumubuo ng isang pangunahing bahagi ng silid ng presyon na may katawan ng balbula (o ng iba pang mga bahagi tulad ng mga diaphragms).

3. Pagbubukas at pagsasara ng mga bahagi (disc)

Isang pangkalahatang termino para sa isang bahagi na ginagamit upang putulin o i-regulate ang daloy ng isang medium, tulad ng isang gate sa isang gate valve, isang valve flap sa isang throttle valve, at iba pa.

4. Disc (disc)

Pagbubukas at pagsasara ng mga bahagi sa mga balbula tulad ng mga balbula ng globe, mga balbula ng throttle, at mga balbula ng tseke.

5. upuan sa katawan (singsing na nakaupo sa katawan, nakaupo sa balikat, upuan sa ibaba)

Isang bahagi na naka-mount sa katawan ng balbula at bumubuo ng isang pares ng sealing sa pagbubukas at pagsasara ng miyembro.

6. Tinatakpan ang mukha

Ang pagbubukas at pagsasara ng miyembro ay malapit na nakikipag-ugnayan sa upuan ng balbula (katawan ng balbula), at nagsisilbing ibabaw ng pagkakadikit ng sealing.

7. Stem (stem, apindle)

Ang pagbubukas at pagsasara ng puwersa ay ipinapadala sa pangunahing bahagi sa pagbubukas at pagsasara ng miyembro.

8. stem nut (yoke bushing, yoke nut)

Isang bahagi na bumubuo ng isang pares ng paggalaw sa stem thread.

9. Pagpupuno ng liham

Sa bonnet (o katawan ng balbula), pinupuno ang isang packing upang maiwasan ang pagtagas ng medium mula sa stem ng balbula.

10. Kahon ng pagpupuno

Punan ang tagapuno upang maiwasan ang pagtagas ng media mula sa tangkay.

11. packing gland (gland, gland flange, pne-piece glang)

Isang bahagi na ginagamit upang i-compress ang packing upang makamit ang isang selyo.

12. pag-iimpake (packing, packing rings)

I-load ang kahon ng palaman (o kahon ng palaman) upang maiwasan ang pagtagas ng materyal sa double valve stem ng media.

13. packing seat, packing washer

Isang bahagi na sumusuporta sa pag-iimpake at pinapanatiling naka-sealed ang packing.

14. bracket (pamatok)

Isang bahagi na ginagamit upang suportahan ang stem nut at mekanismo ng paghahatid sa bonnet o valve body.

15. Impact hand wheel
(impact handwheel, hammer blow handwheelimpact handwheel, hammer blow handwheel)

Isang istraktura ng handwheel na gumagamit ng isang kapansin-pansing puwersa upang mapawi ang mga puwersa ng pagpapatakbo ng balbula.
