【Science paste】Ball valve working principle at structural principle 3D demonstration

Ang ball valve opening at closing member ay isang bola na itinutulak ng valve stem at pinaikot 90° sa paligid ng axis ng ball valve para buksan o isara. Maaari rin itong gamitin para sa regulasyon at kontrol ng likido. Ito ay pangunahing ginagamit upang i-cut, ipamahagi at baguhin ang direksyon ng daloy ng daluyan sa pipeline. Mayroon itong mahusay na pagganap ng sealing, maginhawang operasyon, mabilis na pagbubukas at pagsasara, simpleng istraktura, maliit na volume, mababang resistensya at magaan na timbang. Mga tampok.

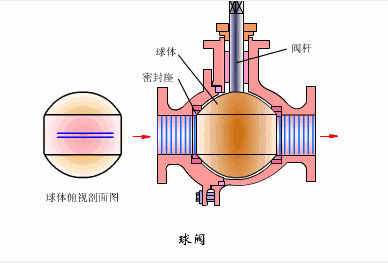

1. Itaboy ang bola sa kaliwa sa pamamagitan ng valve stem, paikutin ang 90 degrees, lahat ay bukas

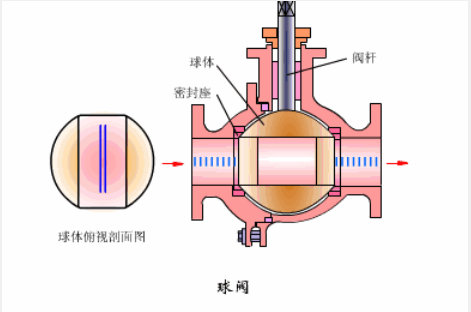

2. Itaboy ang bola sa kanan sa pamamagitan ng valve stem, paikutin ang 90 degrees, lahat ay sarado

Prinsipyo ng istraktura ng balbula ng bola

1. Ang ball valve ay binubuo ng isang valve body, isang valve stem, isang sealing seat at isang sphere.
2. Ang ball core ng ball valve ay bilog, at ang spherical opening ay maaaring iakma ng analog signal upang makamit ang tumpak na pagsasaayos.
3, ang paggamit ng mga seal ng goma, maaasahang sealing.
4, mataas na temperatura pagtutol, iba't ibang mga hanay ng temperatura ng iba't ibang mga materyales ng balbula, ang pinakamataas na temperatura ay maaaring tumagal ng 150 °.
5, ang istraktura ay simple, libre upang i-disassemble ang selyo, palitan ang sealing materyal, madaling gamitin.
6, mahabang buhay ng serbisyo, sa ilalim ng normal na mga kondisyon sa pagtatrabaho, multi-frequency na operasyon, hindi na kailangang palitan ang selyo, ay maaaring 100,000 beses ng patuloy na pagkilos.
7. Dahil ang ball valve ay nagpupunas ng ari-arian sa panahon ng pagbubukas at pagsasara ng proseso, maaari itong gamitin sa isang daluyan na may mga nasuspinde na solidong particle.
8, full-path na istraktura, maliit na likido paglaban, malaking daloy, daloy ay hindi nawala.
9, ang bilis ng pagbubukas at pagsasara ay mabilis, bukas at sarado lamang ng 90 degrees ng pag-ikot, ang pinakamabilis na oras ng pagbubukas ng 1 segundo.
