Pamantayan sa pagpili ng check valve

Ang mga pamantayan sa pagpili ng check valve ay ang mga sumusunod

1. Upang maiwasan ang pag-agos pabalik ng daluyan, dapat na mai-install ang mga check valve sa kagamitan, device at pipelines;

2. Ang mga check valve ay karaniwang angkop para sa malinis na media, hindi para sa media na naglalaman ng mga solidong particle at mataas na lagkit;

3. Sa pangkalahatan, ang mga horizontal lift check valve ay dapat gamitin sa mga pahalang na tubo na may nominal na diameter na 50mm;

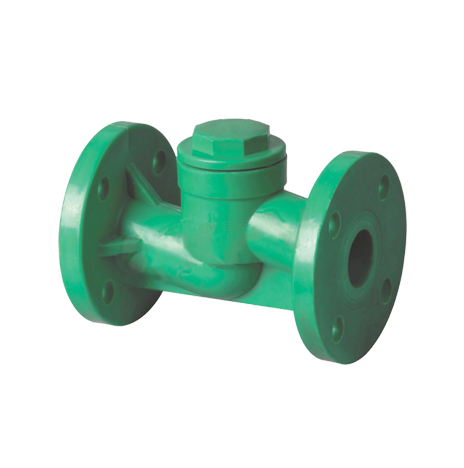

4. Ang straight-through lift check valve ay maaari lamang i-install sa mga pahalang na pipeline;

5. Para sa inlet pipeline ng water pump, dapat pumili ng bottom valve. Ang ilalim na balbula ay karaniwang naka-install lamang sa patayong pipeline sa pasukan ng bomba, at ang daluyan ay dumadaloy mula sa ibaba hanggang sa itaas;

6. Kung ikukumpara sa swing type, ang lifting type ay may mas mahusay na sealing performance at mas mataas na fluid resistance. Ang pahalang na uri ay dapat na naka-install sa pahalang na pipeline, at ang vertical na uri sa vertical na pipeline;

7. Hindi pinaghihigpitan ang posisyon ng pag-install ng swing check valve. Maaari itong mai-install sa isang pahalang, patayo o hilig na pipeline. Kung naka-install sa isang patayong pipeline, ang daluyan ng direksyon ng daloy ay dapat mula sa ibaba hanggang sa itaas;

8. Ang swing check valve ay hindi dapat gawing maliit na diameter na balbula, maaari itong gawing mataas na working pressure, ang nominal pressure ay maaaring umabot sa 42MPa, at ang nominal diameter ay maaari ding malaki, ang maximum ay maaaring umabot ng higit sa 2000mm. Maaari itong ilapat sa anumang working medium at anumang working temperature range ayon sa iba't ibang materyales ng shell at seal. Ang medium ay tubig, singaw, gas, corrosive medium, langis, gamot, atbp. Ang working temperature range ng medium ay nasa pagitan ng -196--800℃;

9. Ang naaangkop na okasyon para sa swing check valve ay mababang presyon at malaking diameter, at ang okasyon ng pag-install ay pinaghihigpitan;

10. Ang posisyon ng pag-install ng butterfly check valve ay hindi pinaghihigpitan. Maaari itong mai-install sa isang pahalang na pipeline, o sa isang vertical o hilig na pipeline;

11. Ang diaphragm check valve ay angkop para sa mga pipeline na madaling ma-water hammer. Ang diaphragm ay mahusay na maalis ang martilyo ng tubig na nabuo kapag ang daluyan ay dumadaloy pabalik. Ito ay karaniwang ginagamit sa mababang presyon at normal na mga pipeline ng temperatura, at lalong angkop para sa mga pipeline ng tubig sa gripo. Ang temperatura ay nasa pagitan ng -12-120 ℃, at ang working pressure ay <1.6MPa, ngunit ang diaphragm check valve ay maaaring makamit ang mas malaking diameter, at ang maximum na DN ay maaaring umabot ng higit sa 2000mm;

12. Ang spherical check valve ay angkop para sa medium at low pressure pipelines at maaaring gawing malaking diameter;

13. Ang shell material ng spherical check valve ay maaaring gawa sa hindi kinakalawang na asero, at ang hollow sphere ng seal ay maaaring balot ng polytetrafluoroethylene engineering plastics, kaya maaari din itong ilapat sa pipeline ng general corrosive media, at ang working temperature ay -101--150 Sa pagitan ng ℃, ang nominal pressure nito ay MPa ≤4. DN200-DN1200;

14. Kapag pumipili ng check valve para sa mga incompressible fluid, suriin muna ang kinakailangang bilis ng pagsasara. Ang ikalawang hakbang ay piliin ang uri ng check valve na maaaring matugunan ang kinakailangang bilis ng pagsasara;

15. Ang check valve para sa compressible fluid ay maaaring piliin ayon sa katulad na paraan ng check valve para sa incompressible fluid. Kung malaki ang saklaw ng daluyan ng daloy, maaaring gamitin ang check valve para sa compressible fluid Isang deceleration device, kung ang daluyan ng daloy ay tumigil at nagsimula nang mabilis at tuluy-tuloy, tulad ng saksakan ng compressor, ginagamit ang isang lift check valve;

16. Dapat matukoy ng check valve ang laki ng tugon. Ang tagapagtustos ng balbula ay dapat magbigay ng data ng napiling laki, upang ang laki ng balbula kapag ang balbula ay ganap na nabuksan sa isang ibinigay na rate ng daloy ay matatagpuan;

17. Para sa mataas at katamtamang pressure check valve sa ibaba ng DN50mm, vertical lift check valves at straight-through lift check valves ay dapat gamitin;

18. Para sa mga low pressure check valve sa ibaba ng DN50mm, butterfly check valves, vertical lift check valves at diaphragm check valves ay dapat gamitin;

19. Para sa mataas at katamtamang pressure check valve na may DN na mas malaki sa 50mm at mas mababa sa 600mm, dapat gamitin ang swing check valves;

20. Para sa mga daluyan at mababang pressure check valve na may DN na mas malaki sa 200mm at mas mababa sa 1200mm, dapat gamitin ang mga spherical check valve na walang wear;

21. Para sa mga low-pressure check valve na may DN na mas malaki sa 50mm at mas mababa sa 2000mm, pinipili ng Iraq ang butterfly check valves at diaphragm check valves;

22. Para sa mga pipeline na nangangailangan ng mas kaunting epekto ng water hammer o walang water hammer kapag nakasara, dapat piliin ang mabagal na pagsasara ng mga swing check valve at mabagal na pagsasara ng butterfly check valve.
