Ang layunin at pangunahing materyal ng wafer check valve

Suriin ang balbula ay tumutukoy sa balbula na awtomatikong nagbubukas at nagsasara ng disc depende sa daloy ng daluyan mismo upang maiwasan ang daluyan na dumaloy pabalik. Tinatawag din itong check valve, one-way valve, reverse flow valve at back pressure valve. Ang check valve ay isang uri ng awtomatikong balbula, ang pangunahing pag-andar nito ay upang pigilan ang back flow ng medium, pigilan ang pump at drive motor mula sa pag-reverse, at ang discharge ng container medium. Ang check valve ay maaari ding gamitin upang magbigay ng auxiliary system na ang presyon ay maaaring tumaas sa itaas ng presyon ng system. Ang mga check valve ay maaaring nahahati sa swing check valves (umiikot ayon sa sentro ng grabidad) at lift check valves (gumagalaw kasama ang axis).

Ang pag-andar ng ganitong uri ng balbula ay upang payagan lamang ang daluyan na dumaloy sa isang direksyon at pigilan ang daloy sa kabaligtaran ng direksyon. . Karaniwan ang ganitong uri ng balbula ay awtomatikong gumagana. Sa ilalim ng pagkilos ng presyon ng likido na dumadaloy sa isang direksyon, bubukas ang balbula flap; kapag ang fluid ay dumadaloy sa tapat na direksyon, ang fluid pressure at ang self-coincidence ng valve flap ay kumikilos sa valve seat, at sa gayon ay pinuputol ang daloy.

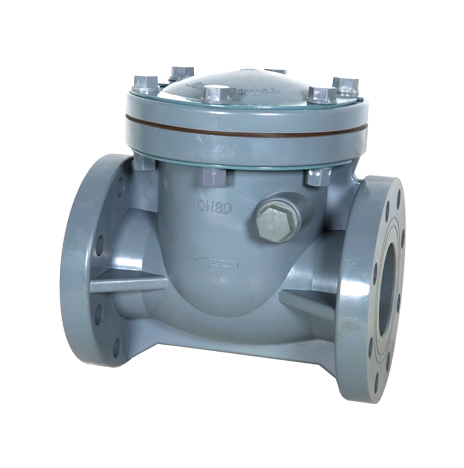

Kabilang sa mga ito, ang mga check valve ay kabilang sa ganitong uri ng balbula, kabilang ang mga swing check valve at lift check valve. Ang swing check valve ay may mekanismo ng bisagra at isang disc ng balbula tulad ng isang pinto na malayang nakapatong sa ibabaw ng hilig na valve seat. Upang matiyak na ang valve clack ay maaaring maabot ang tamang posisyon ng valve seat surface sa bawat oras, ang valve clack ay idinisenyo sa isang hinge mechanism upang ang valve clack ay may sapat na espasyo para sa pag-ikot at gawin ang valve clack na tunay at komprehensibong makipag-ugnayan sa valve seat. Ang valve clack ay maaaring gawa sa metal, o inlaid na may leather, rubber, o synthetic na takip, depende sa mga kinakailangan sa pagganap. Kapag ang swing check valve ay ganap na nabuksan, ang fluid pressure ay halos walang harang, kaya ang pressure drop sa pamamagitan ng valve ay medyo maliit. Ang disc ng elevator check valve ay matatagpuan sa sealing surface ng valve seat sa valve body. Maliban na ang disc ay malayang maitaas at maibaba, ang natitirang bahagi ng balbula ay parang shut-off valve. Inaangat ng fluid pressure ang disc mula sa seat sealing surface, at ang pagbabalik ng medium ay nagiging sanhi ng disc na bumalik sa upuan at maputol ang daloy. Ayon sa mga kondisyon ng paggamit, ang balbula ng disc ay maaaring isang lahat-ng-metal na istraktura, o maaari itong maging sa anyo ng isang goma pad o isang singsing na goma na nakalagay sa disc frame. Tulad ng stop valve, makitid din ang pagdaan ng fluid sa elevator check valve, kaya ang pagbaba ng presyon sa elevator check valve ay mas malaki kaysa sa swing check valve, at ang daloy ng swing check valve ay bihira.

Pangunahing function ng check valve

1. Ang paggamit ng wafer check valve:

Ang check valve ay naka-install sa pipeline system, at ang pangunahing function nito ay upang pigilan ang daluyan na dumaloy pabalik. Ang check valve ay isang awtomatikong balbula na nakadepende sa presyon ng medium para buksan at isara. Ang wafer check valve ay angkop para sa iba't ibang mga pipeline na may nominal na presyon PN1.0MPa~42.0MPa, Class150~25000; nominal diameter DN15~1200mm, NPS1/2~48; temperatura ng pagtatrabaho -196~540 ℃ upang maiwasan Ang daluyan ay dumadaloy pabalik. Sa pamamagitan ng pagpili ng iba't ibang mga materyales, maaari itong ilapat sa iba't ibang media tulad ng tubig, singaw, langis, nitric acid, acetic acid, malakas na oxidizing media at uric acid.

2. Ang pangunahing materyal ng wafer check valve:

Mayroong carbon steel, low temperature steel, dual phase steel (F51/F55), titanium alloy, aluminum bronze, INCONEL, SS304, SS304L, SS316, SS316L, chromium molybdenum steel, Monel (400/500), 20# alloy, Hastelloy at iba pang metal na materyales. Ang paggamit at mga katangian ng istruktura ng wafer check valve

3. Mga pamantayan at detalye ng wafer check valve:

1. Disenyo at pagmamanupaktura: API594, API6D, JB/T8937, JB/T3595,

2. Haba ng istraktura: API594, API6D, DIN3202, JB/T8937, ANSI/ASME B16.10

3. Rating ng presyon at temperatura: ANSI B16.34, DIN2401, GB/T9124, HG20604, HG20625, SH3406, JB/T74

4. Pagsubok at inspeksyon: API598, JB/T9092, GB/T13927

5. Piping flange: JB/T74~90, GB/T9112-9124, HG20592~20635, SH3406, ANSI/ASME B 16.5, DIN2543-2548, GB/T13402, API605, ASMEB$16.
