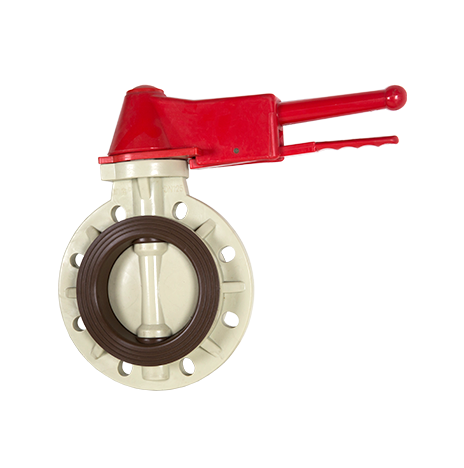

Ano ang paraan ng pag-install ng flange butterfly valve

Ang sentro ng pag-ikot ng butterfly plate (iyon ay, ang gitna ng valve stem) ay matatagpuan sa gitnang linya ng valve body at ang sealing surface section ng butterfly plate. Ang upuan ng balbula ay gawa sa sintetikong goma. Kapag isinasara, pinipiga ng panlabas na sealing surface ng butterfly plate ang synthetic rubber valve seat, na ginagawang elastically deformed ang valve seat, at sa gayon ay bumubuo ng elastic force bilang sealing pressure upang matiyak ang sealing ng butterfly valve. Ang sealing structure ng flange butterfly valve ay gumagamit ng polytetrafluoroethylene at synthetic rubber upang bumuo ng composite valve seat. Ang katangian nito ay ang pagkalastiko ng balbula ay ibinibigay pa rin ng sintetikong goma at ginagamit ang mga katangian ng mababang koepisyent ng friction, hindi madaling isuot, at hindi madaling pagtanda, upang ang buhay ng butterfly valve ay napabuti.

Ang prinsipyo ng sealing at mga katangian ng istruktura ng mga flanged butterfly valve ay pareho sa mga ordinaryong centerline butterfly valve.

Ang sealing structure ng flange butterfly valve ay gumagamit ng polytetrafluoroethylene, synthetic rubber at phenolic resin upang bumuo ng composite valve seat, na ginagawang mas nababanat at mas malakas ang valve seat. Kasabay nito, ang butterfly plate ay ganap na natatakpan ng PTFE, upang ang butterfly plate ay may malakas na corrosion resistance.

1. Bago i-install ang flange butterfly valve, suriin na ang lahat ng bahagi ng pneumatic butterfly valve ay hindi nawawala at ang modelo ay tama. Suriin na walang mga labi sa katawan ng balbula, at walang bara sa solenoid valve at muffler.

2. Ilagay ang balbula at silindro sa saradong estado.

3. Pindutin ang silindro laban sa balbula (ang direksyon ng pag-install ay kahanay o patayo sa katawan ng balbula), at pagkatapos ay suriin kung ang mga butas ng tornilyo ay nakahanay, walang masyadong paglihis, kung may kaunting paglihis, paikutin lamang ng kaunti ang katawan ng silindro. , At pagkatapos ay higpitan ang mga turnilyo.

4. Pagkatapos ng pag-install, i-debug ang pneumatic butterfly valve (ang air supply pressure ay 0.4~0.6MPa sa ilalim ng normal na mga kondisyon), at ang solenoid valve ay dapat na buksan at sarado nang manu-mano sa panahon ng debugging operation (ang solenoid valve coil ay maaari lamang gamitin nang manu-mano pagkatapos ng solenoid valve coil ay de-energized). Obserbahan ang pagbubukas at pagsasara ng pneumatic butterfly valve. Kung ang balbula ay natagpuan na medyo mahirap sa simula ng pagbubukas at pagsasara ng proseso sa panahon ng operasyon ng pag-debug, at pagkatapos ito ay normal, kailangan mong bawasan ang stroke ng silindro (ang stroke adjustment turnilyo sa magkabilang dulo ng silindro ay dapat na nababagay sa loob sa parehong oras, at ang balbula ay dapat ilipat sa bukas na posisyon sa panahon ng pagsasaayos. , Pagkatapos ay muling isara at isara ang air source at isara muli ang air source at isara) pagtagas. Dapat ding tandaan na ang adjustable silencer ay maaaring ayusin ang pagbubukas at pagsasara ng bilis ng balbula, ngunit hindi ito dapat ayusin nang masyadong maliit, kung hindi, ang balbula ay maaaring hindi gumana.

5. Dapat panatilihing tuyo ang Defa bago i-install at hindi dapat itago sa open air.

6. Suriin ang pipeline bago i-install ang butterfly valve upang matiyak na walang banyagang bagay tulad ng welding slag sa pipeline.

7. Ang manu-manong pagbubukas at pagsasara ng resistensya ng butterfly valve body ay katamtaman, at ang torque ng butterfly valve ay tumutugma sa torque ng napiling actuator.

8. Ang detalye ng flange para sa koneksyon ng butterfly valve ay tama, at ang pipe clamp flange ay umaayon sa butterfly valve flange standard. Inirerekomenda na gumamit ng mga espesyal na flanges para sa mga butterfly valve sa halip na flat welding flanges.

9. Kumpirmahin na tama ang flange welding. Matapos mai-install ang butterfly valve, hindi dapat i-welded ang flange upang maiwasan ang pagkapaso ng mga bahagi ng goma.

10. Ang naka-install na flange ng pipe ay dapat na nakasentro at nakasentro sa nakapasok na butterfly valve.

11. I-install ang lahat ng flange bolts at higpitan ang mga ito sa pamamagitan ng kamay. Kukumpirmahin na ang butterfly valve at ang flange ay nakahanay, at pagkatapos ay ang butterfly valve ay bubuksan at isasara nang mabuti upang matiyak ang nababaluktot na pagbubukas at pagsasara.

12. Buong buksan ang balbula. Gumamit ng wrench upang higpitan ang mga bolts sa diagonal na pagkakasunud-sunod. Walang mga washers ang kailangan. Huwag higpitan nang husto ang bolts upang maiwasan ang malubhang deformation ng valve ring at labis na pagbukas at pagsasara ng torque.
