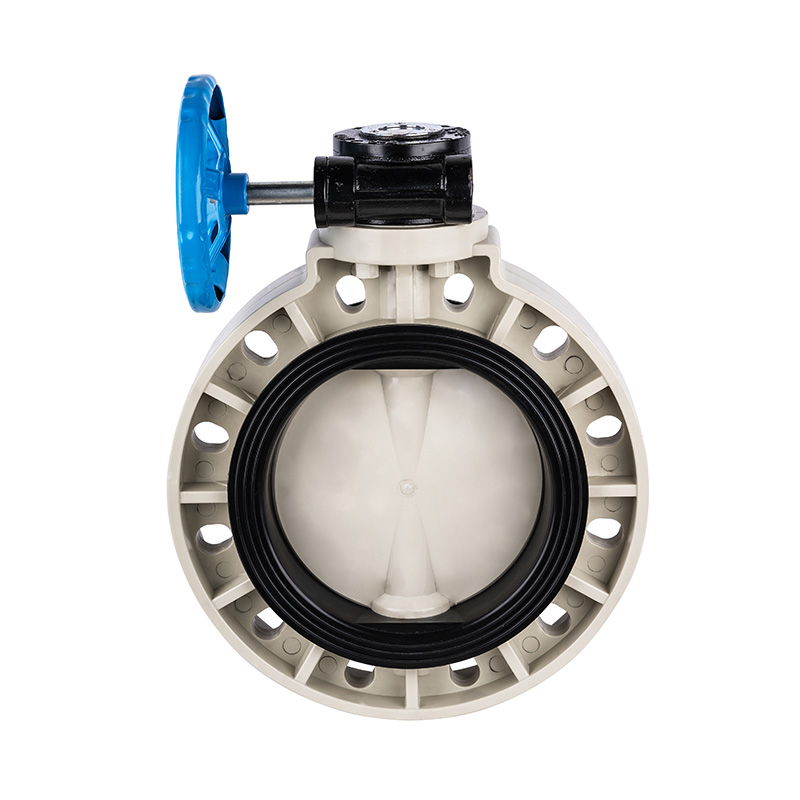

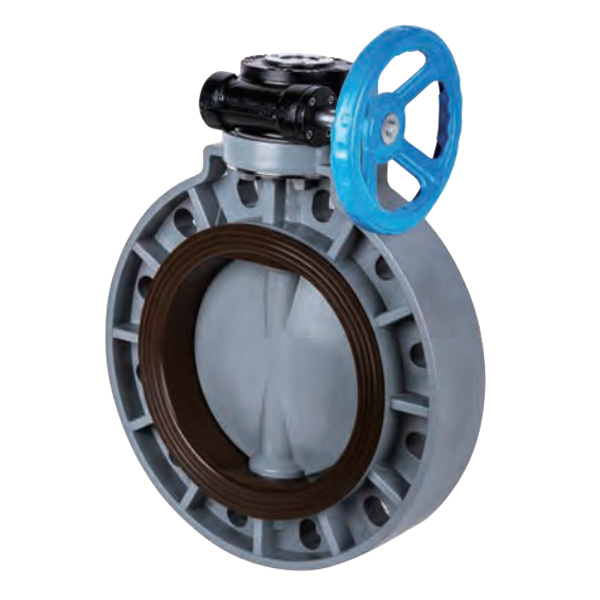

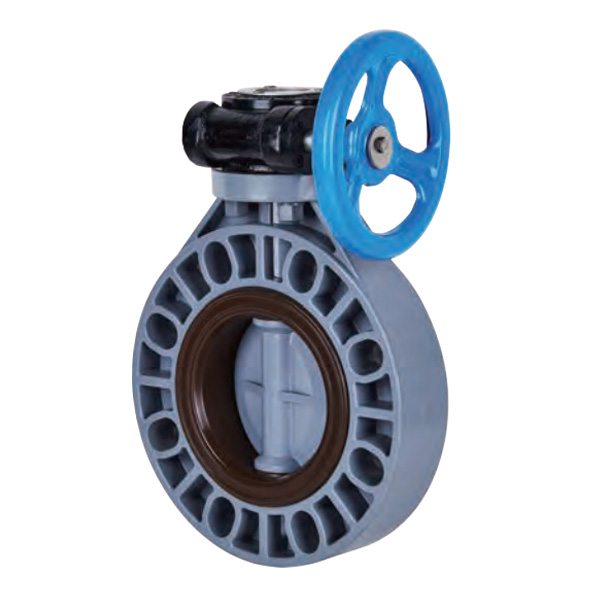

PPH D371X-10S Worm-Gear Butterfly Valve DN32-1000 GB Standard

PPH worm gear butterfly valve manual center seal soft seal DN32-1000 pang-industriya at pambahay na plastic lever handle balbula
Driving Mode: Manwal
Form ng Koneksyon: Wafer
Istraktura: Center Sealing
Uri ng Seal: Sapilitang Tinatakan
Valve Stem: Ordinaryo
Klase ng Presyon: 1.0Mpa(10bar)
Temperatura sa Paggawa: -20~110°C
Material ng Seal Surface: Soft Sealed
Aplikasyon: Pang-industriya na Paggamit, Pang-industriya na Paggamit ng Tubig
Balbula Stem: Bakal, Hindi kinakalawang na Asero
Trademark: KXPV
Mga Pagtutukoy: DN32-1000
Pinagmulan: Ningbo, Zhejiang

Mga Tampok ng akostruktura ng Produkto
1. Ang balbula ay maliit at magaan, madaling i-disassemble at ayusin, at maaaring i-install sa anumang posisyon.
2. Ang istraktura ay simple at compact, at ang operating metalikang kuwintas ay maliit, at ang 90° pag-ikot ay binuksan ng mabilis.
3. Ang mga katangian ng daloy ay malamang na tuwid at ang pagganap ng pagsasaayos ay mabuti.

Listahan ng Temperature Bound ng App

materyal Katamtamang temperatura ℃ materyal Katamtamang temperatura ℃
PVC-C -20 ℃~ 95 ℃ PVC-U -5 ℃~ 45 ℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40 ℃~ 150 ℃

Bahagi ng Materyal na Talahanayan

Hindi.

Pangalan

materyal

1

gulong cast iron,aluminyo alloy

2

Kasangkapan ng uod bear bakal

3

akopate ang Data aluminyo

4

Hexagon bolt bakal,Stainlessbakal

5

Takip ng worm gear cast iron,aluminyo alloy

6

Kasangkapan ng uod cast iron,aluminyo alloy

7

Limitahan ang bolt bakal,Stainlessbakal

8

tangkay bakal,Stainlessbakal

9

Double headed stud bakal,Stainlessbakal

10

Hexagonal nut bakal,Stainlessbakal

11

Nagtatatak ng goma EPDM,FPM
12 Plate ng balbula FRPP,PVDF,PVC-C,PVC-U,PPH
13 Katawan FRPP,PVDF,PVC-C,PVC-U,PPH

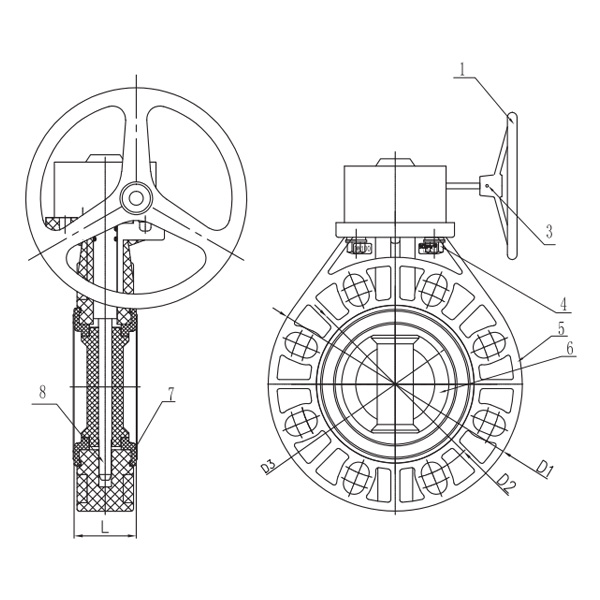

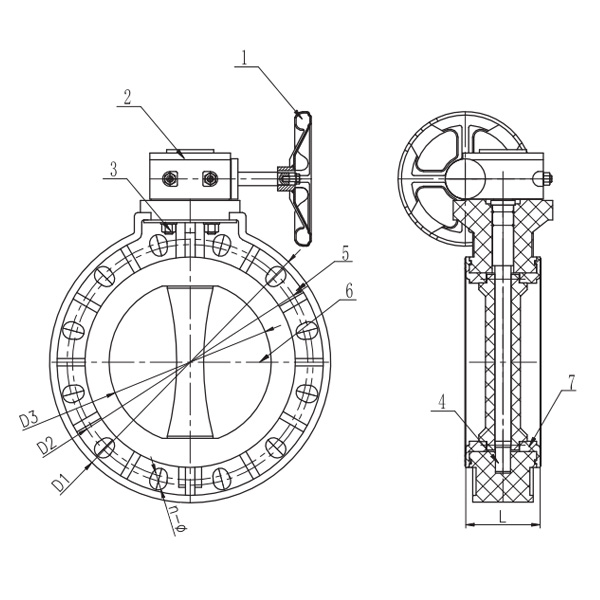

Worm-gear Type Butterfly Valve Assembly Detalye Drawing

Bahagi ng Materyal na Talahanayan

HINDI.

Pangalan ng mga Bahagi

materyal

Qty.

1

gulong cast iron

1

2

Kasangkapan ng uod cast iron

1

3

Pin Steel

1

4

Tasa ng mani FRPP

4

5

Katawan FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Plate ng balbula FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Nagtatatak ng goma EPDM,FPM

1

8

tangkay Bakal,StainlessSteel

1

Listahan ng Dimensyon

DN(mm) D1 D2 D3 T n-Φ
GB JIS ANSI GB JIS ANSI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10") 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS ANSI GB JIS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
