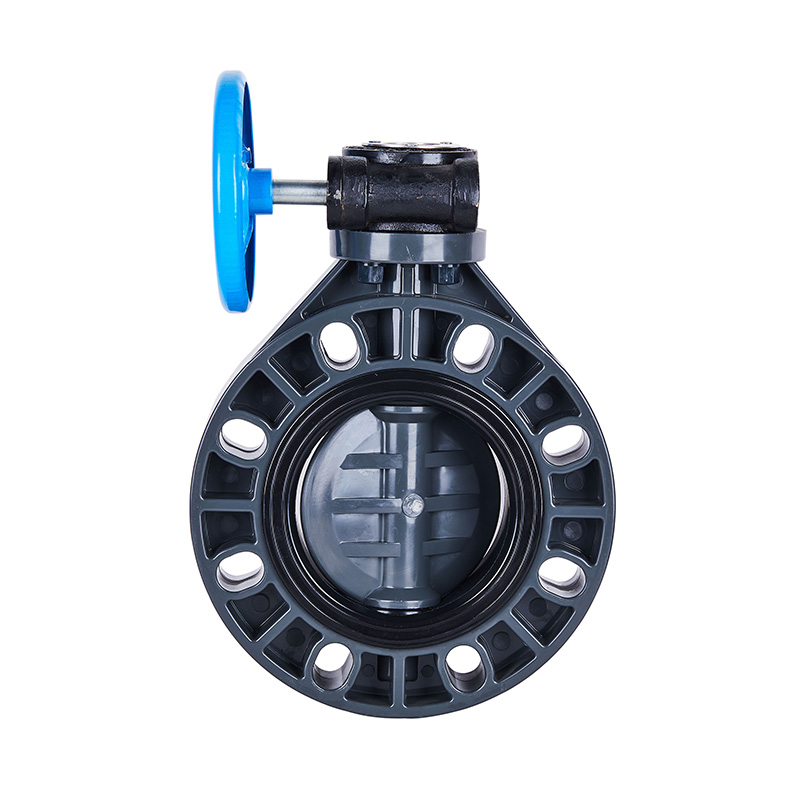

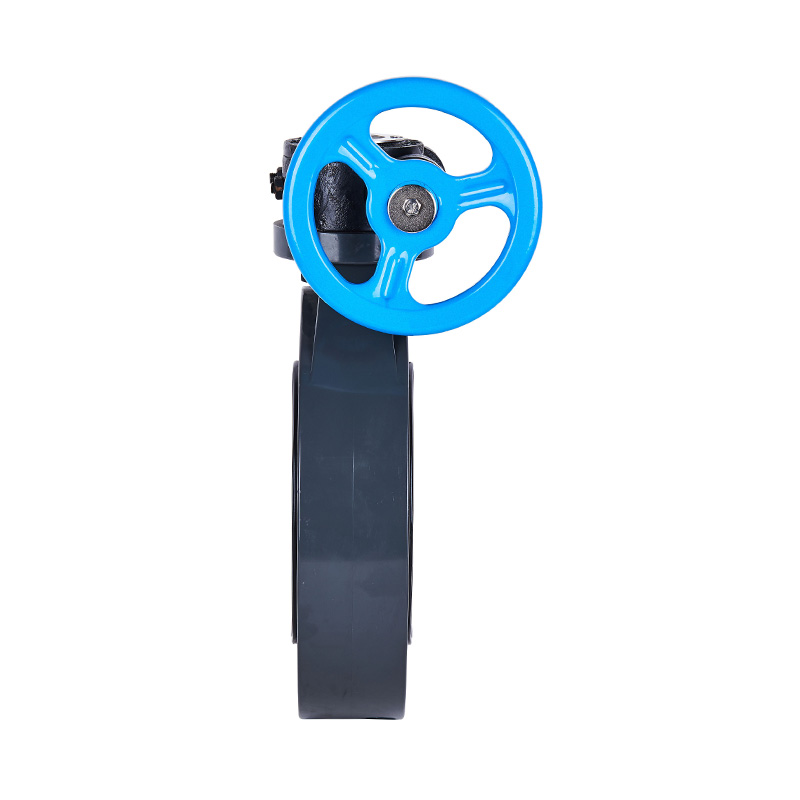

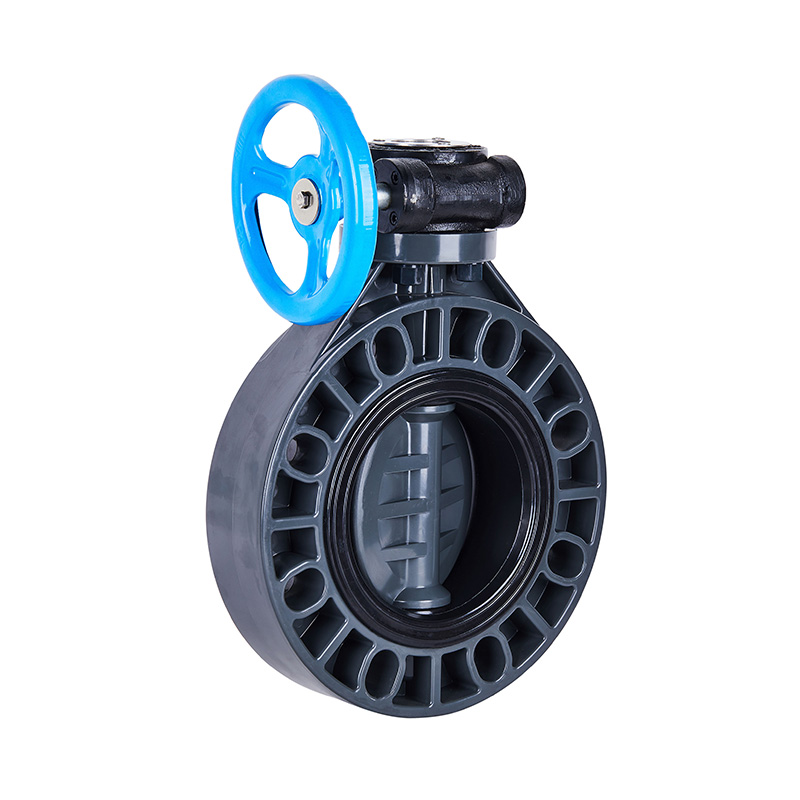

PVC-U D371X-10U Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standard

Bagong Arrival PVC-U Worm Gear Butterfly Valve, DN40-1000, Industrial Soft Seal Center Seal Plastic Valve, JIS Standard
Modelo: DN40-1000
Pinagmulan ng Power: Manwal
Uri ng Koneksyon: Wafer
Istraktura: Center Seal
Uri ng Pagbubuklod: Sapilitang Selyo
Stem: Pamantayan
Klase ng Presyon: 1.0Mpa(10bar)
Temperatura sa Paggawa: -5~45°C
Materyal na Pang-ibabaw ng Sealing: Soft Seal
Application: Industrial Use, Water Industry Use
Stem Material: Bakal, Hindi kinakalawang na Asero
Brand: KXPV
Pagtutukoy: DN40-1000
Pinagmulan: Zhejiang, Ningbo

Mga Tampok ng Istruktura ng Produkto
1. Ang balbula ay compact at magaan, madaling i-disassemble at mapanatili, at maaaring i-install sa anumang posisyon.
2.Simple at compact na istraktura na may mababang operating torque, na nagbibigay-daan sa mabilis na 90° na pag-ikot para sa mabilis na pagbubukas.
3. Mga katangian ng linear na daloy na may mahusay na pagganap sa pagsasaayos

Listahan ng Temperature Bound ng App

materyal Katamtamang temperatura ℃ materyal Katamtamang temperatura ℃
PVC-C -20 ℃~ 95 ℃ PVC-U -5 ℃~ 45 ℃
FRPP -20℃~ 120℃ PPH -20 ℃~ 110 ℃
PVDF 40 ℃~ 150 ℃

Bahagi ng Materyal na Talahanayan

Hindi.

Pangalan

materyal

1

gulong cast iron,aluminyo alloy

2

Kasangkapan ng uod bear bakal

3

Ipate ang Data aluminyo

4

Hexagon bolt bakal,Stainlessbakal

5

Takip ng worm gear cast iron,aluminyo alloy

6

Kasangkapan ng uod cast iron,aluminyo alloy

7

Limitahan ang bolt bakal,Stainlessbakal

8

tangkay bakal,Stainlessbakal

9

Double headed stud bakal,Stainlessbakal

10

Hexagonal nut bakal,Stainlessbakal

11

Nagtatatak ng goma EPDM,FPM
12 Plate ng balbula FRPP,PVDF,PVC-C,PVC-U,PPH
13 Katawan FRPP,PVDF,PVC-C,PVC-U,PPH

Worm-gear Type Butterfly Valve Assembly Detalye Drawing

Bahagi ng Materyal na Talahanayan

HINDI.

Pangalan ng mga Bahagi

materyal

Qty.

1

gulong cast iron

1

2

Kasangkapan ng uod cast iron

1

3

Pin Steel

1

4

Tasa ng mani FRPP

4

5

Katawan FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Plate ng balbula FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Nagtatatak ng goma EPDM,FPM

1

8

tangkay Bakal,StainlessSteel

1

Listahan ng Dimensyon

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
